39

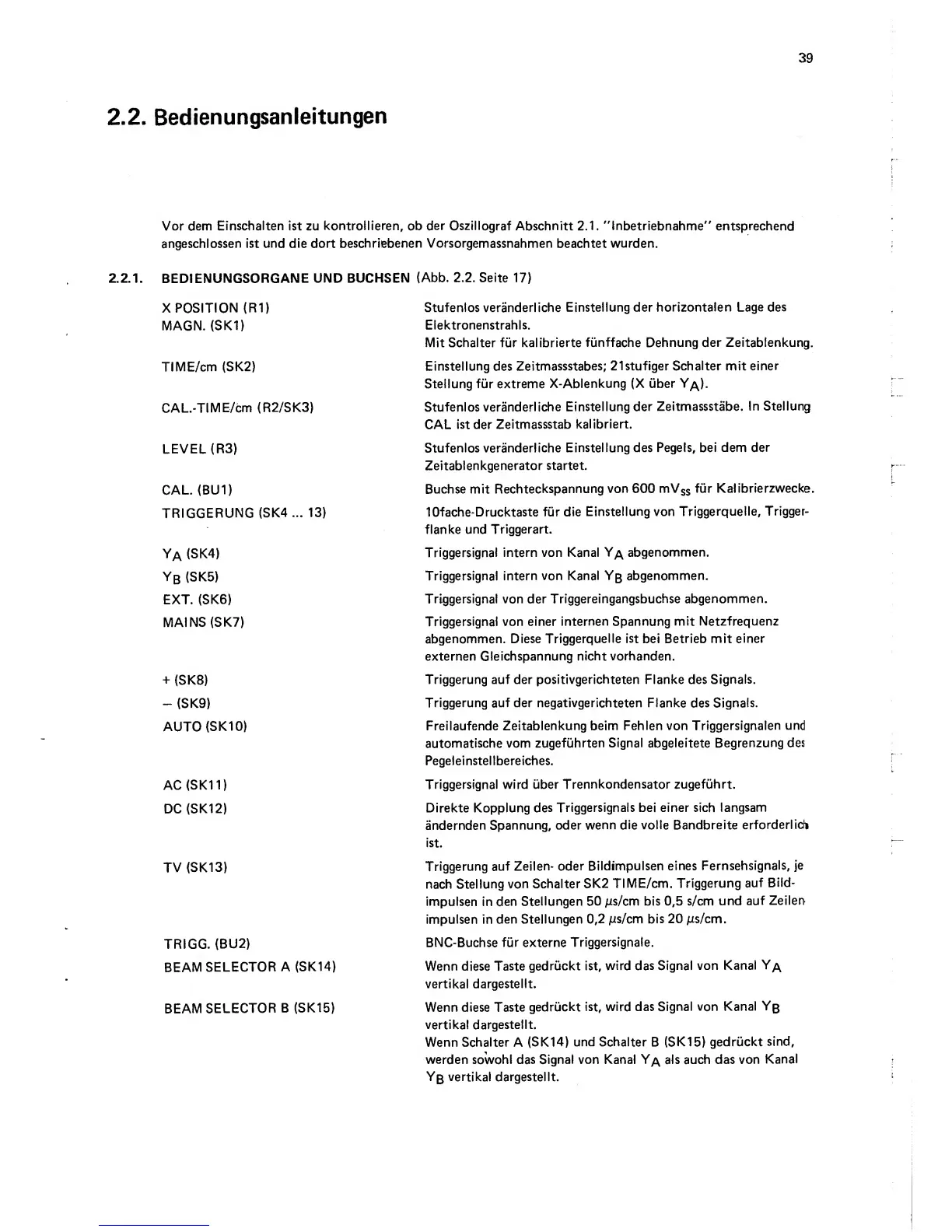

2.2.
Bedienungsanleitungen
Vor dem Einschalten ist zu
kontroilieren,
ob
der
Oszlllograf
Abschnitt
2.1.
"Inbetriebnahme" entsprechend
angeschlossen ist und die dort
beschriebenen Vorsorgemassnahmen
beachtet
warden.
2.2.1.
BEDIENUNGSORGANE
UND
BUCHSEN
(Abb. 2.2.
Seite
17)
X POSITION
(R1)
MAGN.
(SKI)
TIME/cm
(SK2)
CAL.-TlME/cm
(R2/SK3)
LEVEL (R3)
CAL.
(BUI)
TRIGGERUNG
(SK4
...
13)
Ya
(SK4)
Yb
(SK5)
EXT.
(SK6)
MAINS
(SK7)
+
(SK8)
-
(SK9)
AUTO
(SK10)
AC
(SKID
DC
(SK12)
TV
(SK13)
TRIGG.
(BU2)
BEAM
SELECTOR
A (SK14)
BEAM
SELECTOR
B (SK15)
Stufenlos veranderliche
Einstellung der horizontalen Lage
des
Elektronenstrahls.
Mit Schalter fur kalibrierte
funffache
Dehnung
der Zeitablenkung.
Einstellung
des
Zeitmassstabes;
21stuflger Schalter mit
einer
Stellung fur extreme
X-Ablenkung (X uber
Ya).
Stufenlos
veranderliche
Einstellung
der
Zeitmassstabe.
In
Stellung
CAL
ist
der
Zeitmassstab
kalibriert.
Stufenlos
veranderliche
Einstellung
des Pegels, bei dem
der
Zeitablenkgenerator
startet.
Buchse mit
Rechteckspannung
von
600
mVgs
tur
Kalibrierzwecke.
lOfache-Drucktaste
fur die
Einstellung von
Triggerquelle,
Trigger-
flanke
und
Triggerart.
Triggersignal
intern von Kanal
Ya
abgenommen.
Triggersignal
intern
von
Kanal
Yb
abgenommen.
Triggersignal von
der
Triggereingangsbuchse
abgenommen.
Triggersignal
von einer
internen
Spannung
mit
Netzfrequenz
abgenommen. Diese
Triggerquelle ist
bei
Betrieb
mit
einer
externen Gleichspannung
nicht vorhanden.
Triggerung auf der
positivgerichteten
Flanke des
Signals.
Triggerung auf der negativgerichteten Flanke
des Signals.
Freilaufende
Zeitablenkung beim
Fehlen von Triggersignalen
und
automatische
vom
zugefuhrten
Signal
abgeleitete
Begrenzung
des
Pegeleinstellbereiches.
Triggersignal wird uber
Trennkondensator zugefuhrt.
Direkte Kopplung
des
Triggersignals bei einer sich
langsam
andernden
Spannung, oder
wenn die
voile
Bandbreite
erforderlicli
ist.
Triggerung auf
Zeilen- oder
Bildimpulsen
eines
Fernsehsignals,
je
nach
Stellung
von
Schalter SK2
TIME/cm.
Triggerung
auf
Bild-
impulsen in den
Stellungen
50
jus/cm bis
0,5
s/cm
und
auf
Zeilen
impulsen in
den Stellungen
0,2
jus/cm bis
20
fis/cm.
BNC-Buchse
fur
externe
Triggersignale.
Wenn diese
Taste
gedruckt ist,
wird das
Signal von
Kanal
Ya
vertikal
dargestellt.
Wenn diese
Taste
gedruckt
ist, wird das
Signal
von Kanal
Yb
vertikal dargestellt.
Wenn Schalter A (SK14)
und
Schalter
B
(SKI
5)
gedruckt
sind,
werden
so'wohl
das Signal von Kanal
Ya
als auch das von
Kanal
Yb
vertikal dargestellt.
