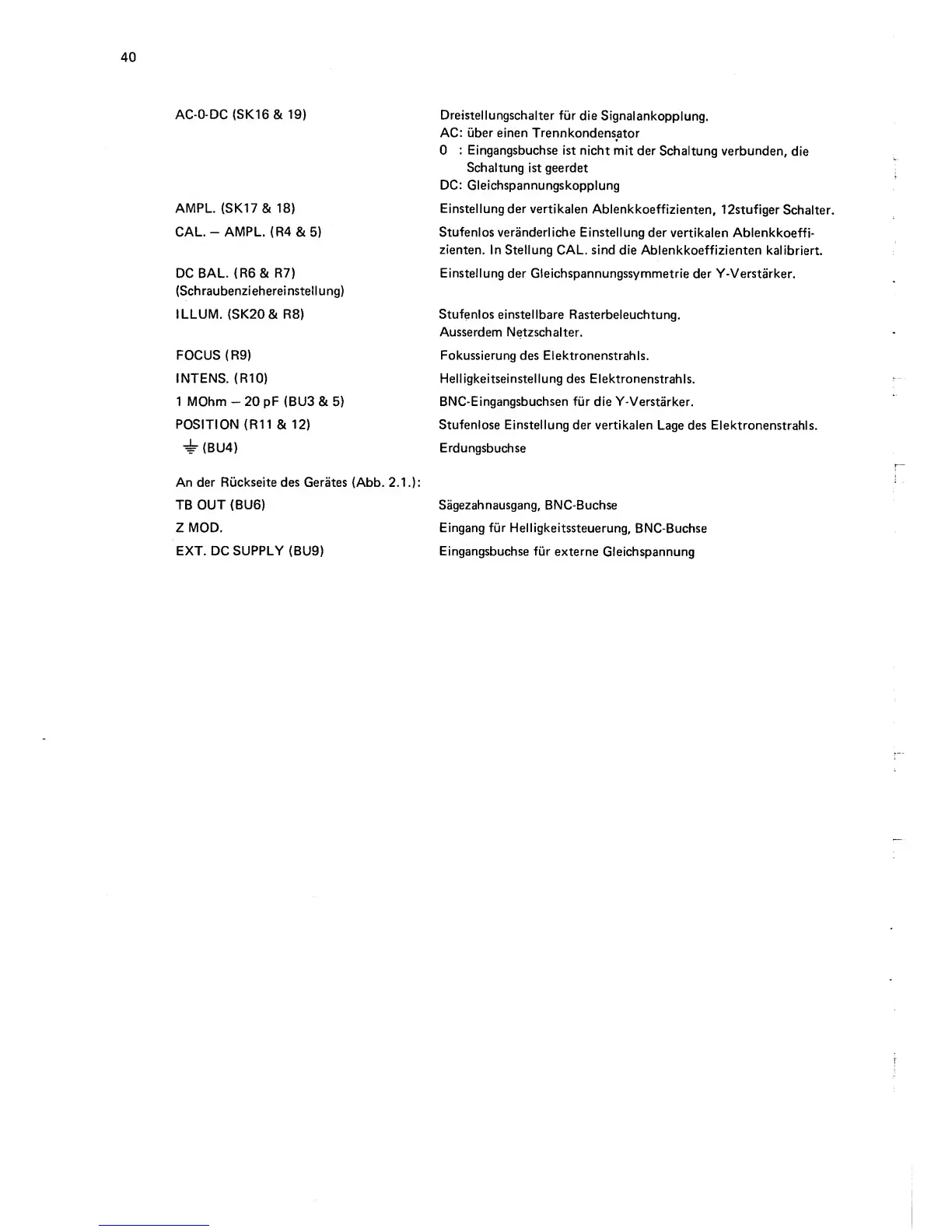

Philips pm3232 - Page 14

AC-O-DC
(SK16&
19)
AMPL. (SK17&
18)
CAL.
-
AMPL.
(R4&5)
DC BAL.
{R6& R7)
(Schraubenziehereinstellung)
ILLUM.
{SK20&
R8)
FOCUS (R9)
INTENS.
(RIO)
1
MOhm
-
20
pF
(BU3
&
5)
POSITION (R11
& 12)
4-
(BU4)
Dreistellungschalter
fur die
Signalankopplung.
AC: uber einen
Trennkondensator
0
:
Eingangsbuchse
ist
nicht
mit der
Schaltung verbunden,
die
Schaltung
ist
geerdet
DC:
Gleichspannungskopplung
Einstellung
der
vertikalen
Ablenkkoeffizienten,
12stufiger
Schalter.
Stufenlos
veranderliche Einstellung
der
vertikalen Ablenkkoeffi-
zienten.
In Stellung CAL. sind
die
Ablenkkoeffizienten
kalibriert.
Einstellung
der Gleichspannungssymmetrie
der
Y-Verstarker.
Stufenlos
einstellbare
Rasterbeleuchtung.
Ausserdem Netzschalter.
Fokussierung
des Elektronenstrahls.
Helligkeitseinstellung des
Elektronenstrahls.
BNC-Eingangsbuchsen fur
die Y-Verstarker.
Stufenlose Einstellung
der vertikalen
Lage des
Elektronenstrahls.
Erdungsbuchse
An der
Ruckseitedes
Gerates (Abb.
2.1.):
TB
OUT(BU6)
Z MOD.
EXT.
DC
SUPPLY
(BU9)
Sagezahnausgang, BNC-Buchse
Eingang fur
Helligkeitssteuerung,
BNC-Buchse
Eingangsbuchse
fur
externe
Gleichspannung
