FRANÇAIS
34
MODÈLE ASSEMBLÉE (WxHxD) POIDS COOKING AREA
PLAGE
BTU
31
790 1 190 540
/ 31 . 46 . 21 .
24,6
/ 54,23
0,07
3
/ 2,8
3
4 640 / 720
38160 °
/ 100320 °
12 500

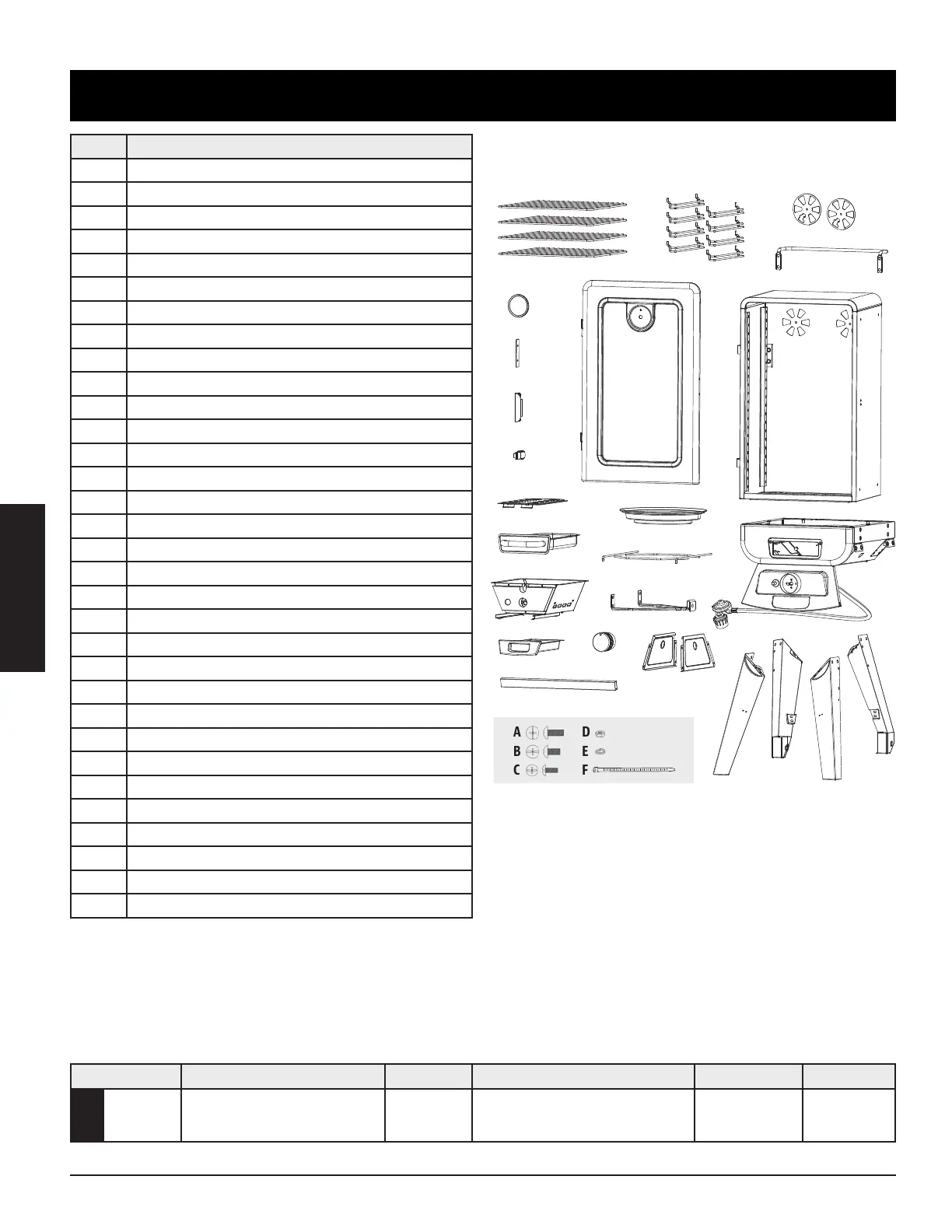

No. Description des pièces
1 Grilles de cuisson (x4)
2 Supports de la grille de cuisson (x8)
3 Registre de ventilation (x2)
4 Poignée arrière (x1)
5 Indicateur de chaleur (x1)
6 Joint du poignée de porte d’armoire (x1)
7 Poignée de porte d’armoire (x1)
8 Loquet de porte d'armoire (x1)
9 Porte d’armoire (x1)
10 Armoire principale (x1)
11 Couvercle du plateau pour copeaux de bois (x1)
12 Plateau pour copeaux de bois (x1)
13 Base de l'armoire (x1)
14 Plateau à graisse (x1)
15 Barre d'appui (x1)
16 Réservoir d'eau (x1)
17 Support du réservoir d'eau (x1)
18 Support de fixation de la bouteille à gaz (x1)
19 Bouton du brûleur (x1)
20 Panneaux de support (x2)
21 Chambre inférieure (x1)
22
Pied de support gauche/avant (x1)
23
Pied de support gauche/arrière (x1)
24
Pied de support droite/avant (x1)
25
Pied de support droite/arrière (x1)
A Vis (x4)
B Vis (x16)
C Vis (x30)
D Écrou (x2)
E Rondelle de blocage (x2)
F Cravate zippée (x1)
G Matériel de rechange
REMARQUE : En raison du développement continu du produit, les pièces peuvent être modifiées
sans préavis. Contactez le service clientèle si des pièces manquent lors de l'assemblage de l'appareil.
1 2
5
3
4
11
13
12
15
24
25
17
23
22
18
21
20
19
16
9
7
8
10
6
14
