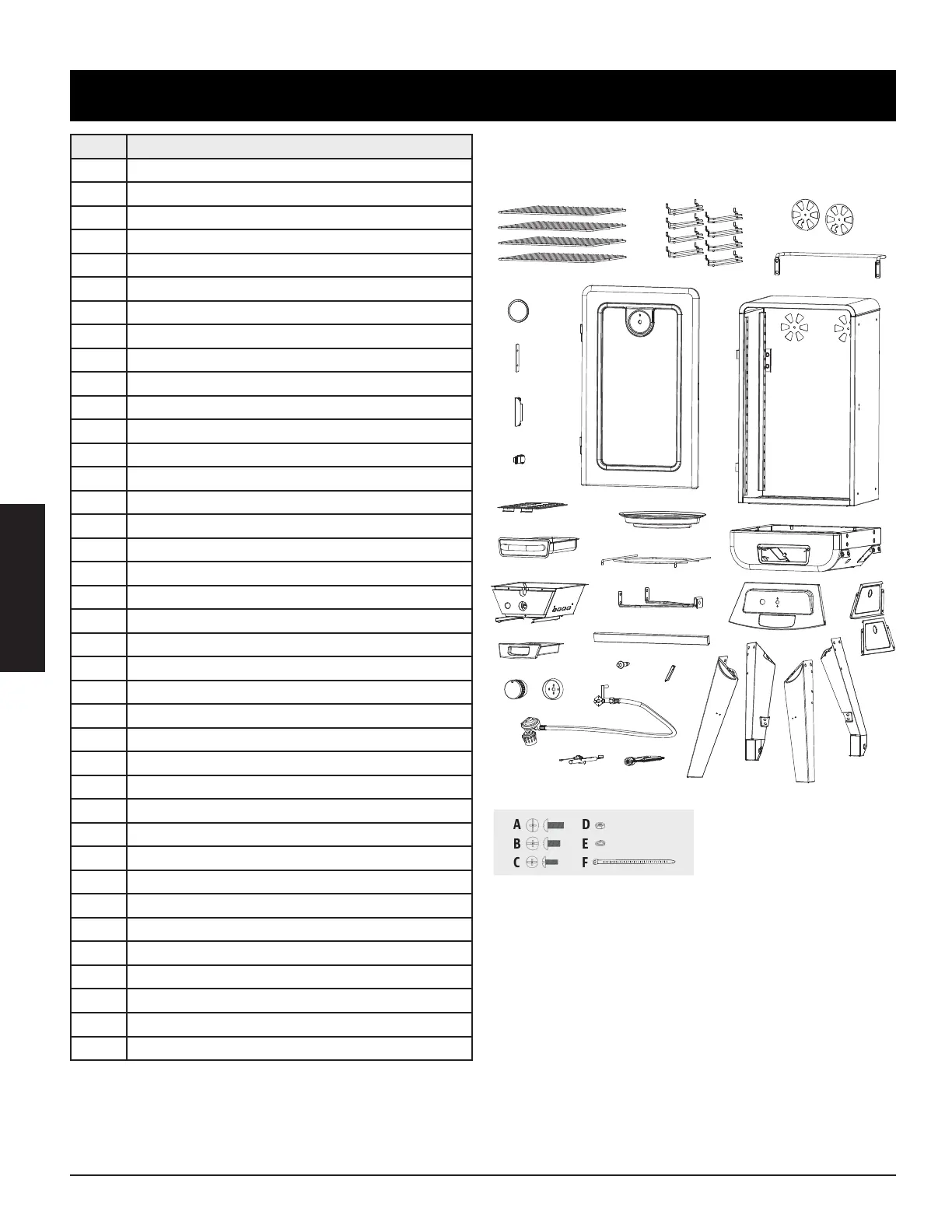

Pit Boss 77435 - Pièces de Rechange

FRANÇAIS
52
  
No. Description des pièces
1 Grilles de cuisson (x4)
2 Supports de la grille de cuisson (x8)
3 Registre de ventilation (x2)
4 Poignée arrière (x1)
5 Indicateur de chaleur (x1)
6 Joint du poignée de porte d’armoire (x1)
7 Poignée de porte d’armoire (x1)
8 Loquet de porte d'armoire (x1)
9 Porte d’armoire (x1)
10 Armoire principale (x1)
11 Couvercle du plateau pour copeaux de bois (x1)
12 Plateau pour copeaux de bois (x1)
13 Base de l'armoire (x1)
14 Plateau à graisse (x1)
15 Bouton du brûleur (x1)
16 Lunette pour bouton du brûleur (x1)
17 Réservoir d'eau (x1)
18 Support du réservoir d'eau (x1)
19 Support de fixation de la bouteille à gaz (x1)
20 Barre d'appui (x1)
21 Allumeur (x1)
22
Tube de feu croisé (x1)
23
Ensemble régulateur (x1)
24
Brûleur à copeaux de bois (x1)
25
Brûleur principal (x1)
26
Chambre inférieure (x1)
27
Panneaux de commande (x1)
28
Panneaux de support (x2)
29
Pied de support gauche/avant (x1)
20
Pied de support gauche/arrière (x1)
31
Pied de support droite/avant (x1)
32
Pied de support droite/arrière (x1)
A Vis (x4)
B Vis (x16)
C Vis (x30)
D Écrou (x2)
E Rondelle de blocage (x2)
F Cravate zippée (x1)
REMARQUE : En raison du développement continu du produit, les pièces peuvent être modifiées
sans préavis.
1 2
5
3
4
11
13
12
16
23
24 25
15
31
32
18
30
29
19
26
27 28
22
21
20
17
9
7
8
10
6
14






