ESPAÑOL
64
MODELO UNIDAD ENSAMBLADA (An. x Al. x Prof.) PESO ÁREA DE COCCIÓN RANGO BTU
31
790 1,190 540
/ 31 . 46 . 21 .
24.6
/ 54.23
0.07
3
/ 2.8
3
4,640 / 720
38160°
/ 100320°
12,500

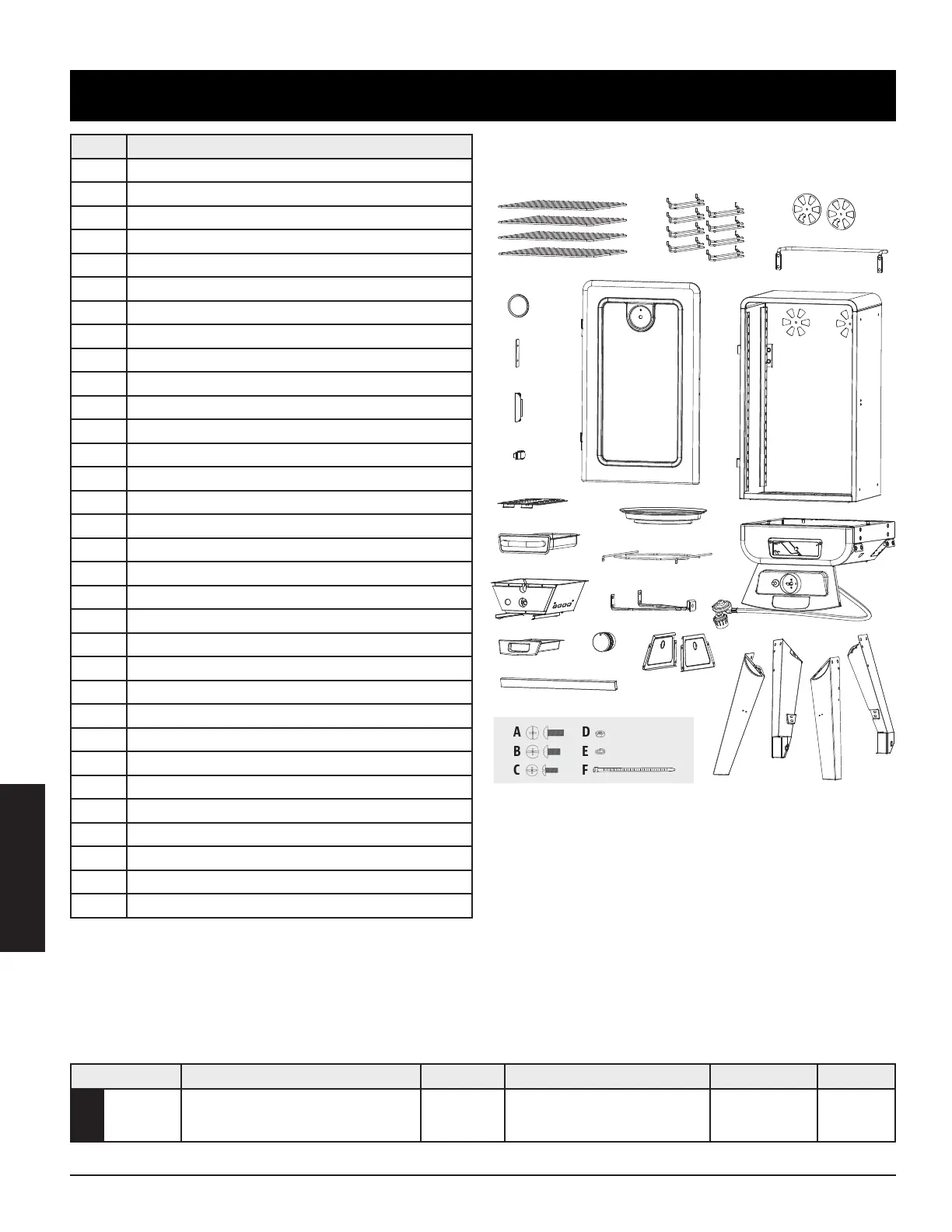

N° Descripción
1 Rejillas de cocción (x4)
2 Suportes para rejilla de cocción (x8)
3 Compuerta de ventilación (x2)
4 Manija trasera (x1)
5 Indicador de calor (x1)
6 Junta de la manija de la puerta del gabinete (x1)
7 Manija de puerta del gabinete (x1)
8 Pestillo para puerta del gabinete (x1)
9 Puerta del gabinete (x1)
10 Gabinete principal (x1)
11 Tapa de bandeja para las astillas de madera (x1)
12 Montaje de la bandeja para las astillas de madera (x1)
13 Conjunto de la cámara inferior (x1)
14 Bandeja para grasa (x1)
15 Barra de suporte (x1)
16 Bandeja para el agua (x1)
17 Soporte de la bandeja para el agua (x1)
18 Soporte del retén de la bombona (x1)
19 Perilla de control (x1)
20 Panel de suporte (x2)
21 Base del armario (x1)
22
Pata izquierda de apoyo / delantera (x1)
23
Pata derechode apoyo / espalda (x1)
24
Pata izquierda de apoyo / delantera (x1)
25
Pata derechode apoyo / espalda (x1)
A Tornillo (x4)
B Tornillo (x16)
C Tornillo (x30)
D Tuerca de seguridad (x2)
E Arandelas de retención (x2)
F Corbata (x1)
G Hardware de repuesto
NOTE: Due to ongoing product development, parts are subject to change without notice. Contact
Customer Care if parts are missing when assembling the unit.
1 2
5
3
4
11
13
12
15
24
25
17
23
22
18
21
20
19
16
9
7
8
10
6
14
