Pit Boss 77435 - Assemblage Et Installation du Plateau Pour Copeaux de Bois; Installation du Plateau À Graisse; Montage du Bouton du Brûleur; Nouer la Cravate Zippée

FRANÇAIS
40
14.     
Pièces nécessaires :
1 x Bouton du brûleur (#19)
Installation :
• Montez le bouton du brûleur sur le panneau avant de l'unité. Poussez
fermement la molette de commande dans le panneau avant jusqu'à ce
qu'elle soit bien en place.
IMPORTANT: veillez à aligner la partie plate de la tige avec la partie
plate du bouton du brûleur. Cela assurera une connexion correcte
aux composants électriques.
15.     
Pièces nécessaires :
1 x Plateau à graisse (#14)
Installation :
• Faites glisser le plateau à graisse dans l'ouverture située sous le tableau
de commande sur le panneau avant de l'unité. Assurez-vous que le
plateau à graisse repose correctement sur les rails.
16.    
Pièces nécessaires :
1 x Cravate zippée (#F)
Installation :
• Faites passer l'attache zippée dans le trou du bord extérieur de la
jambe de support avant droite et autour du tube du régulateur.
REMARQUE: Lorsque le fumeur n'est pas connecté à une alimentation
en gaz, cela aidera à maintenir la tête du régulateur hors du sol.
• L'unité est maintenant complètement assemblée.

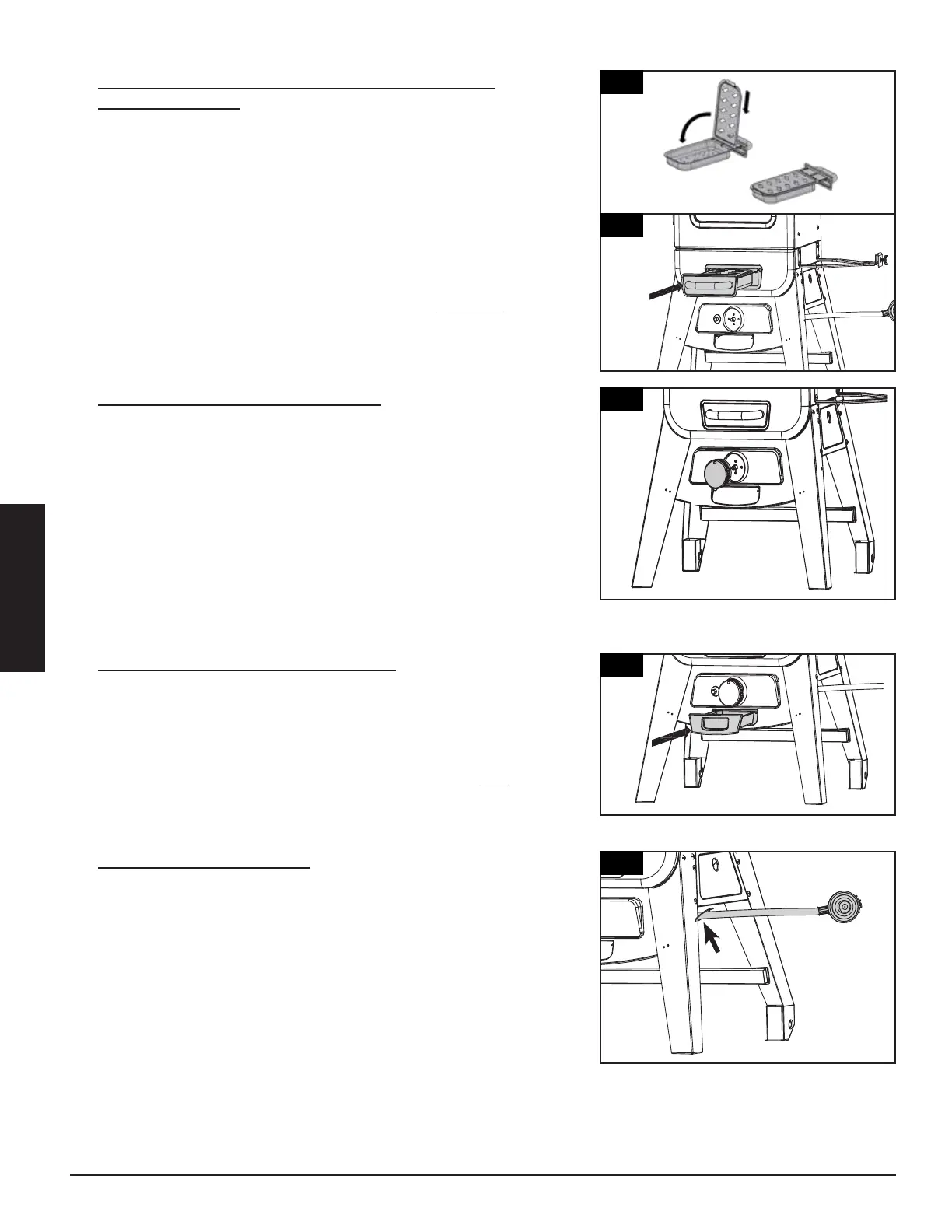

13.      
  
Pièces nécessaires :
1 x Couvercle du plateau pour copeaux de bois (#11)
1 x Plateau pour copeaux de bois (#12)
Installation :
• Insérez le couvercle du plateau à copeaux de bois dans les fentes du
couvercle puis sur le plateau, et rabattez le couvercle pour le fermer.
Illustrations 13.
• Glissez le plateau à copeaux de bois l’ouverture au-dessus du tableau
de commande sur le panneau avant de l’unité. Illustration 13.
1 .
PLACING CONTROL KNOB INTO THE
VALVE STEM
Parts Required:
Installation:
.
CONTROL PANEL
Parts Required:
19.
LOOPING ZIP-TIE ONTO THE
RIGHT FRONT LEG
Parts Required:
19 19
1 .
PLACING CONTROL KNOB INTO THE
VALVE STEM
Parts Required:
Installation:
.
CONTROL PANEL
Parts Required:
19.
LOOPING ZIP-TIE ONTO THE
RIGHT FRONT LEG
Parts Required:
19 19
15
16
14

1 .
PLACING CONTROL KNOB INTO THE
VALVE STEM
Parts Required:
Installation:
.
CONTROL PANEL
Parts Required:
19.
LOOPING ZIP-TIE ONTO THE
RIGHT FRONT LEG
Parts Required:
19 19
14
19
1
BRACKET INTO THE LOWER SMOKER
CABINET ASSEMBLY
Parts Required:
1 x Lower Smoker Cabinet Assembly (#14)
Installation:
(#17) to the Lower Smoker Cabinet
Fig.15 5.2 shown.
1
.
ASSEMBLY INTO THE LOWER
SMOKER CABINET ASSEMBLY
Parts Required:
1 x Wood Chip Box Lid (#11)
1 x Wood Chip Box Assembly (#12)
1 x Lower Smoker Cabinet Assembly (#14)
Installation:
•Put the Wood Chip Box Lid (#11) on
the Wood Chip Box Assembly (#12)
and slide Wood Chip Box onto the
Wood Chip Box support rails of Lower
Smoker Cabinet Assembly (#14) as
Fig.16 shown.
13
13
12
11
12
