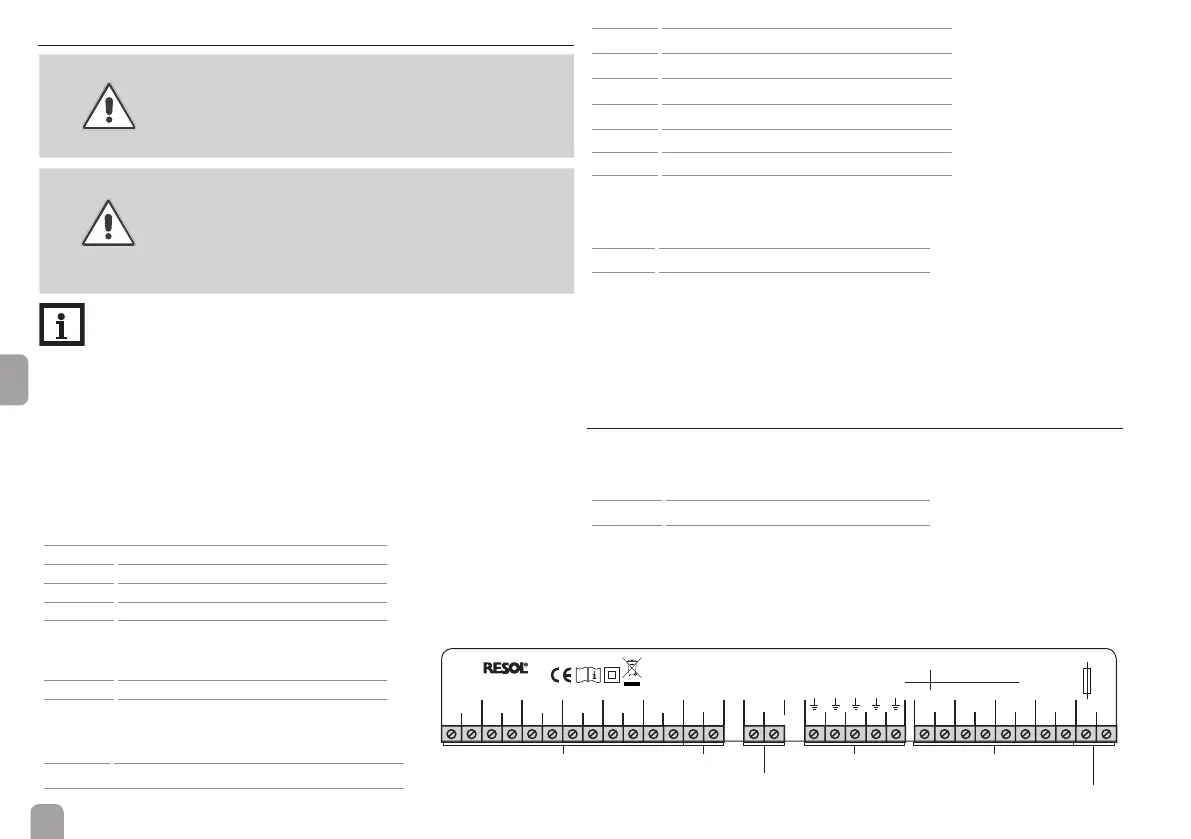

2.2 Raccordement électrique
AVERTISSEMENT !
Choc électrique !
Lorsque le boîtier est ouvert, des composants sous tension
sont accessibles !
Î Débranchez l’appareil du réseau électrique
avant de l’ouvrir !
ATTENTION !
Décharges électrostatiques !
Des décharges électrostatiques peuvent endommager les
composants électroniques de l'appareil !
Î Eliminez l’électricité statique que vous avez sur
vous en touchant un appareil mis à la terre tel
qu’un robinet ou un radiateur.
Note
Le raccordement au réseau est toujours la dernière étape de montage !
N’utilisez pas l’appareil en cas d’endommagement visible !
L’appareil est doté de 4 relais semiconducteurs et d’un relais sans potentiel au total
sur lesquels des appareils électriques tels que des pompes, des vannes, etc. peuvent
être branchés.
Selon le type de produit, les câbles sont déjà branchés sur l’appareil. Si ce n’est pas
le cas, suivez les étapes suivantes :
Branchez les sondes de température (S1 à S6) sans tenir compte de leur polarité
sur les bornes suivantes :
24 conducteur neutre R3 (p. ex. vanne mél. fermée CC2)
25 contact travail R3 (p. ex. vanne mél. fermée CC2)
26 conducteur neutre R2 (p. ex. vanne mél. ouverte CC2)
27 contact travail R2 (p. ex. vanne mél. ouverte CC2)
28 conducteur neutre R1 (p. ex. pompe CC2)
29 contact travail R1 (p. ex. pompe CC2)
17 … 21
mise à la terre ⌯
Branchez le câble secteur sur les bornes suivantes :
30 conducteur neutre N
31 conducteur L
17 … 21 mise à la terre ⌯
Fixez les câbles sur le boîtier à l’aide des serre-ls inclus dans le matériel de mon-
tage et des vis correspondantes.
L’alimentation électrique de l’appareil s’effectue à travers un câble secteur. L’alimen-
tation électrique doit être de 100 … 240 V~ (50 … 60 Hz).
2.3 Transmission de données / Bus
L’appareil est doté du RESOL VBus
®
lui permettant de transmettre des données
au régulateur. Le RESOL VBus
®
se branche sur les deux bornes marquées du mot
VBus (pôles interchangeables).
13/14 bornes VBus
Le câble VBus
®
peut se rallonger à l’aide d’un simple câble biliaire courant (l de
sonnerie). La section du câble doit être au moins égale à 0,5 mm
2
. Le câble peut
être rallongé jusqu’à 50 m lorsque le module n’est connecté qu’à un seul appareil.
La distance peut être augmentée par le biais d’un VBus
®
-Repeater.
bornes pour
sondes
bloc de bornes
collectrices pour
mise à la terre
bornes pour appareils
électriques
bornes réseau
VBus
®
S1
Made in Germany
EM
IP 20
12345678910 11 12 13 14 15 17 18 19 20 21 22
R1-R4 1 (1) A (100 ... 240) V~
4 (1) A (100 ... 240) V~
100 ... 240 V~
50-60 Hz
T4A
R5
NNNN
R1R2R3R4
23 24 25 26 27 28 29 30 31
R5-A
R5-M
16
S2 S3 S4 S5 S6 VBus
relais sans
potentiel
1/2 sonde 1 (p. ex. départ CC2)
3/4 sonde 2
5/6 sonde 3
7/8 sonde 4
9/10 sonde 5
11/12 sonde 6
Relais sans potentiel :
15
conducteur R5-A (contact travail)
16 conducteur R5-M (contact commun)
17 … 21
mise à la terre ⌯
Relais semiconducteur :
22 conducteur neutre R4
23 contact travail R4
