Resol EM - 2 Installation; Montage

de
5
2 Installation
WARNUNG!
Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
Hinweis
Starke elektromagnetische Felder können die Funktion des Reglers beein-
trächtigen.
Î Sicherstellen, dass Regler und System keinen starken elektromagneti-
schen Strahlungsquellen ausgesetzt sind.

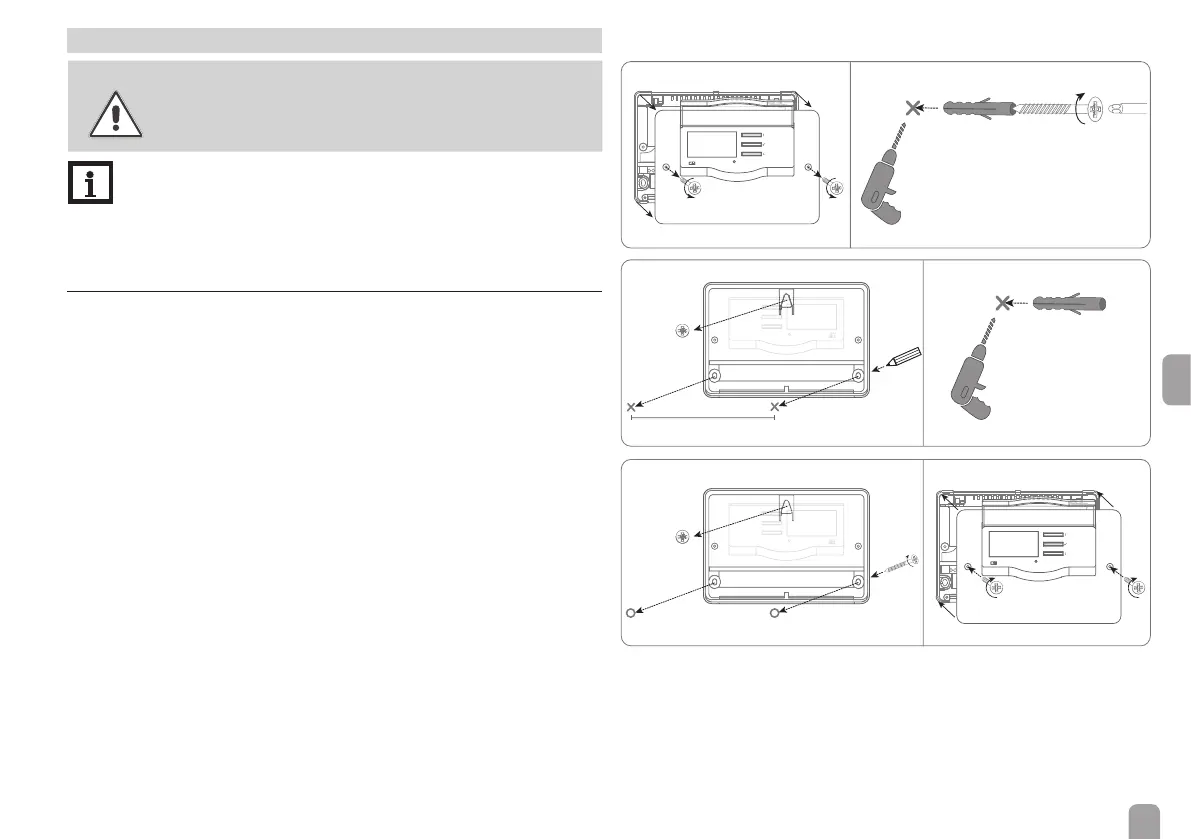

2.1 Montage
Das Gerät ausschließlich in trockenen Innenräumen montieren.
Das Gerät muss über eine zusätzliche Einrichtung mit einer Trennstrecke von min-
destens 3
mm allpolig bzw. mittels einer Trennvorrichtung (Sicherung) nach den gel-
tenden Installationsregeln vom Netz getrennt werden können.
Bei der Installation der Netzanschlussleitung und der Sensorleitungen auf getrennte
Verlegung achten.
Î Kreuzschlitzschrauben in dem Gehäusedeckel lösen und Gehäusedeckel ab-
nehmen.
Î Aufhängung auf dem Untergrund markieren und beiliegenden Dübel mit zuge-
höriger Schraube vormontieren.
Î Gehäuse am Aufhängungspunkt einhängen und Befestigungslöcher auf dem Un-
tergrund markieren (Lochabstand 180 mm).
Î Löcher bohren und anschließend untere Dübel einsetzen.
Î Gehäuse oben einhängen und mit unteren Befestigungsschrauben xieren.
1
3
4
5
6
0 Auto I
0 Auto I0 Auto I
0 Auto I
0 Auto I0 Auto I
180mm
0
A
uto
I
0 Auto I
0
A
uto
I
0 Auto I
2
Elektrischer Anschluss siehe Seite 6
