Resol EM User Manual

71
it
3 Prima messa in funzione

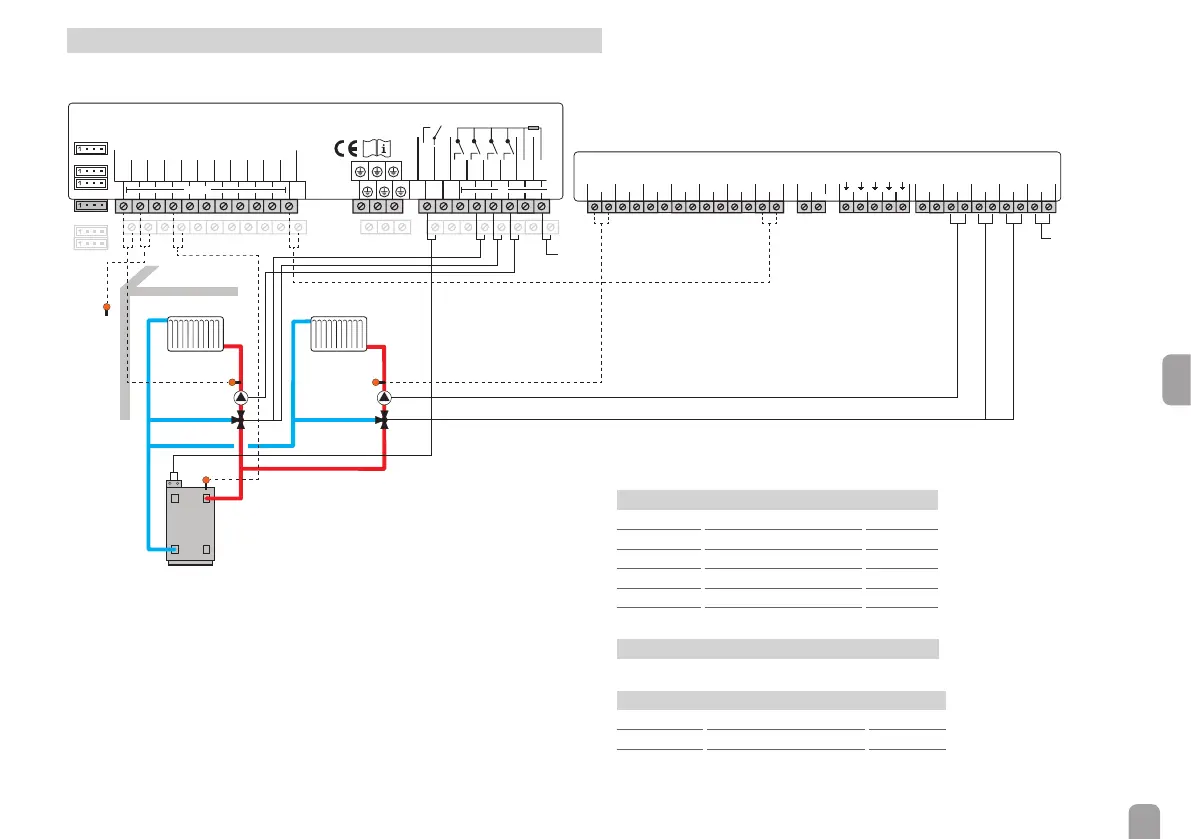

DeltaTherm
®
HC con schema 2: un circuito di riscaldamento miscelato con
riscaldamento integrativo.
S1
12345678910 11 12 13 14 15 17 18 19 20 21 22
NNNNNLR1R2R3R4
23 24 25 26 27 28 29 30 31
R5-A R5-M
16
S2 S3 S4 S5 S6
VBus
S2
S1
M1-S1
R1
R2/3
M1-R3
S1 S2 S3 S4 S5 S6 S7 S8
R4 R5
IP20
R5
N
R3 R2 R1
L' L
GND
RPD
VFD
CS10 V40/S9 VBus
VBus GND
S4
R5
M1-R1/2
Rete
31/30/PE
Rete
19/N/PE
0-10V/PWM
A B
EM come modulo 1 per secondo circuito di riscaldamento miscelato
L‘EM è un modulo di ampliamento per connettere un DeltaSol
®
MX oppure
DeltaTherm
®
HC o un DeltaSol
®
BX Plus.
Tutte le regolazioni del menu del modulo di estensione devono essere effettuate sulla
centralina. Le fasi di congurazione passo passo in combinazione con un Delta-
Therm
®
HC sono descritte nel seguito.
In questo esempio, il modulo di ampliamento viene usato per il controllo del secon-
do circuito di riscaldamento. Il sensore di temperatura esterna (S2) e la richiesta
opzionale di riscaldamento integrativo (R5) del DeltaTherm
®
HC sono disponi-
bili per entrambi i circuiti di riscaldamento.
Per eseguire la messa in servizio, effettuare le seguenti operazioni:
Î Collegare l‘EM alla centralina per mezzo del cavo VBus
®
.
Î Collegate il sensore di usso, la pompa e la valvola miscelatrice del secondo
circuito di riscaldamento al modulo di ampliamento (vedi tabella).
Sonde
M1-S1 Mandata CR2 1 / 2
M1-S2 Disponibile 3 / 4
M1-S3 Disponibile 5 / 6
M1-S4 Disponibile 7 / 8
M1-S5 Disponibile 9 / 10
M1-S6 Disponibile 11 / 12
Comunicazione dati / bus
M1-VBus VBus
®
13 / 14
Relè
M1-R1 Pompa CR2 29 / 28 / PE
M1-R2 Misc. aperto CR2 27 / 26 / PE
M1-R3 Misc. chiuso CR2 25 / 24 / PE
Î Stabilite l‘alimentazione elettrica.
