Resol EM User Manual

de
7
3 Erstinbetriebnahme
DeltaTherm
®
HC mit Schema 2: ein gemischter Heizkreis mit Nachheizung
S1
12345678910 11 12 13 14 15 17 18 19 20 21 22
NNNNNLR1R2R3R4
23 24 25 26 27 28 29 30 31
R5-A R5-M
16
S2 S3 S4 S5 S6
VBus
S2
S1
M1-S1
R1
R2/3
M1-R3
S1 S2 S3 S4 S5 S6 S7 S8
R4 R5
IP20
R5
N
R3 R2 R1
L' L
GND
RPD
VFD
CS10 V40/S9 VBus
VBus GND
S4
R5
M1-R1/2
Netz
31/30/PE
Netz
19/N/PE
0-10V/PWM
A B

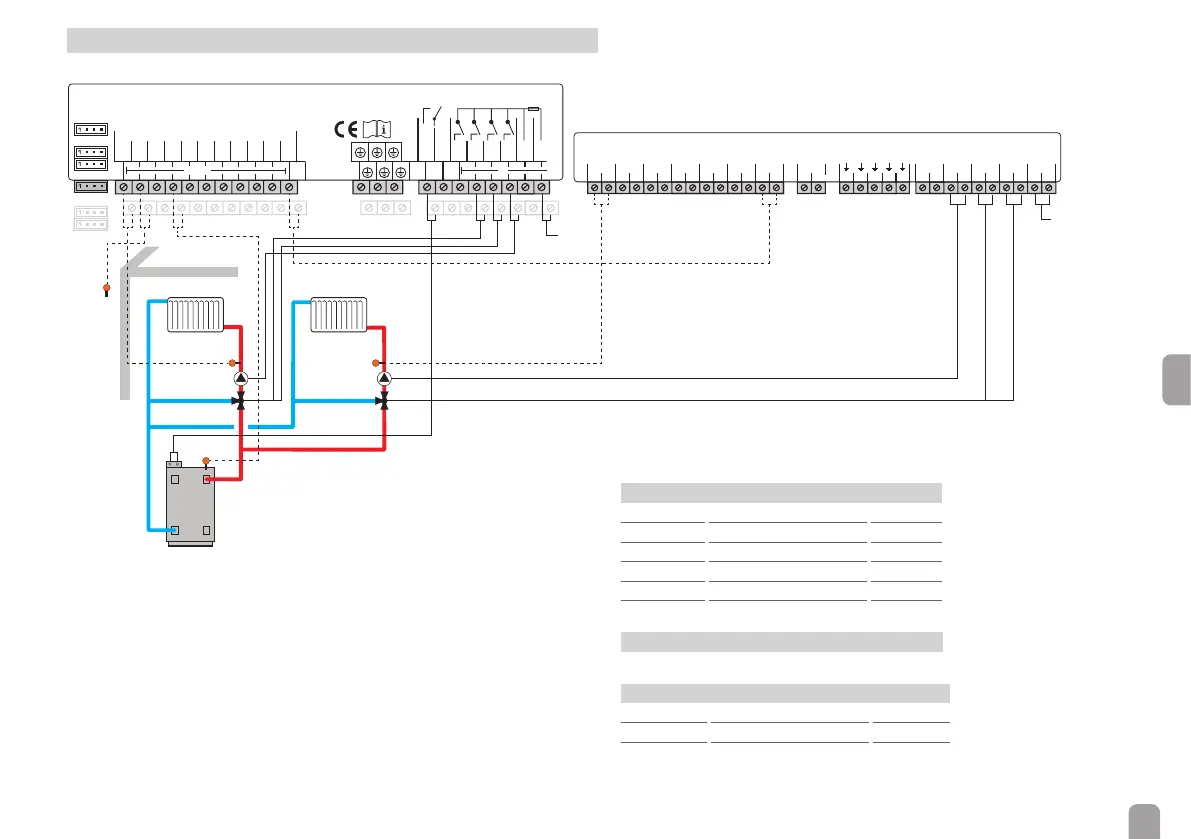

EM als Modul 1 für einen gemischten Heizkreis 2
Das EM ist ein Erweiterungsmodul für den Anschluss an einen DeltaSol
®
MX,
DeltaTherm
®
HC oder DeltaSol
®
BX Plus.
Alle Menüeinstellungen für das Erweiterungsmodul werden am Regler vorgenommen.
Im Folgenden wird die schrittweise Einstellung in Verbindung mit einem Delta-
Therm
®
HC dargestellt.
In diesem Beispiel wird das Erweiterungsmodul zur Ansteuerung eines zweiten
gemischten Heizkreises verwendet. Der Außentemperatursensor (S2) und die op-
tionale Nachheizungsanforderung (R5) des DeltaTherm
®
HC stehen für beide
Heizkreise gemeinsam zur Verfügung.
Zur Inbetriebnahme wie folgt vorgehen:
Î Das EM über die VBus
®
-Leitung mit dem Regler verbinden.
Î Vorlaufsensor, Pumpe und Mischer des zweiten Heizkreises an das Erwei-
terungsmodul anschließen (s. Tabelle).
Sensoren
M1-S1 Vorlauf HK2 1 / 2
M1-S2 frei 3 / 4
M1-S3 frei 5 / 6
M1-S4 frei 7 / 8
M1-S5 frei 9 / 10
M1-S6 frei 11 / 12
Datenkommunikation / Bus
M1-VBus VBus
®
13 / 14
Relais
M1-R1 Pumpe HK2 29 / 28 / PE
M1-R2 Mischer auf HK2 27 / 26 / PE
M1-R3 Mischer zu HK2 25 / 24 / PE
Î Die Spannungsversorgung herstellen.
