3 Première mise en service
DeltaTherm
®

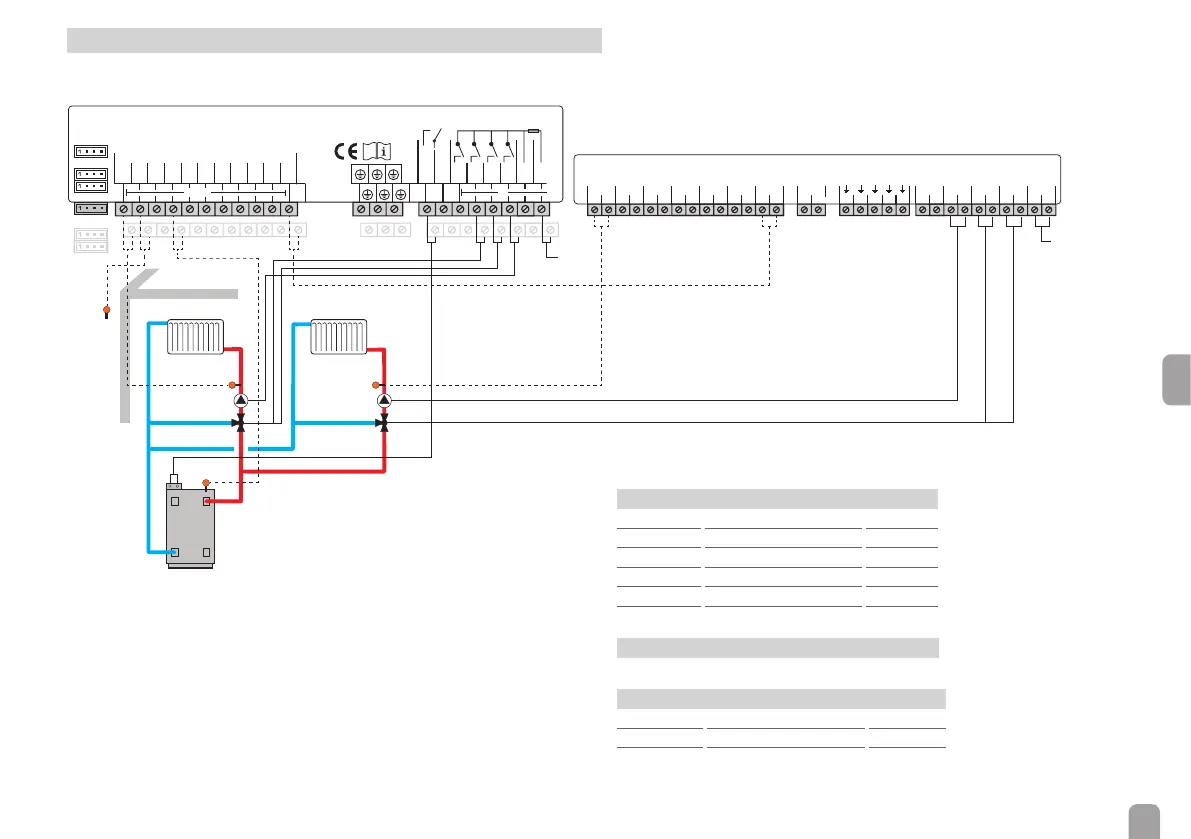

HC avec schéma 2: circuit de chauffage mélangé avec chauffage
d‘appoint
S1
12345678910 11 12 13 14 15 17 18 19 20 21 22
NNNNNLR1R2R3R4
23 24 25 26 27 28 29 30 31
R5-A R5-M
16
S2 S3 S4 S5 S6
VBus
S2
S1
M1-S1
R1
R2/3
M1-R3
S1 S2 S3 S4 S5 S6 S7 S8
R4 R5
IP20
R5
N
R3 R2 R1
L' L
GND
RPD
VFD
CS10 V40/S9 VBus
VBus GND
S4
R5
M1-R1/2
Secteur
31/30/PE
Secteur
19/N/PE
0-10V/PWM
A B
EM comme module 1 pour un deuxième circuit de chauffage mélangé
L‘EM est un module d‘extension qui se connecte à un régulateur DeltaSol
®
MX,
DeltaTherm
®
HC ou DeltaSol
®
BX Plus.
Tous les réglages de menu du module d‘extension s‘effectuent sur le régulateur. La
conguration par étapes en combinaison avec un DeltaTherm
®
HC est décrite
dans ce qui suit.
Dans cet exemple, le module d‘extension s‘utilise pour commander un deuxième
circuit de chauffage mélangé. La sonde de température extérieure (S2) et la deman-
de de chauffage d‘appoint (R5) optionnelle du DeltaTherm
®
HC sont disponib-
les pour les deux circuits de chauffage en commun.
Pour effectuer la mise en service, effectuez les opérations suivantes :
Î Connectez l‘EM au régulateur à travers le câble VBus
®
.
Î Connectez la sonde départ, la pompe et la vanne mélangeuse du deuxième
circuit de chauffage au module d‘extension (voir tableau).
Sondes
M1-S1 Départ CC2 1 / 2
M1-S2 Disponible 3 / 4
M1-S3 Disponible 5 / 6
M1-S4 Disponible 7 / 8
M1-S5 Disponible 9 / 10
M1-S6 Disponible 11 / 12
Transmission de données / Bus
M1-VBus VBus
®
13 / 14
Relais
M1-R1 Pompe CC2 29 / 28 / PE
M1-R2 Vanne mél. ouverte CC2 27 / 26 / PE
M1-R3 Vanne mél. fermée CC2 25 / 24 / PE
Î Établissez l‘alimentation électrique.
