69
it
2 Installazione
AVVERTENZA!
Rischio di scosse elettriche!
Quando l'involucro è aperto, i componenti attraverso cui passa
la corrente sono scoperti!
Î Prima di aprire l'involucro, scollegare l'apparecchio
dalla rete di alimentazione disattivando l'interrut-
tore onnipolare!
Nota:
Forti campi elettromagnetici possono compromettere il funzionamento
della centralina.
Î Assicurarsi che la centralina e l‘impianto non siano sottoposti a forti
campi elettromagnetici.

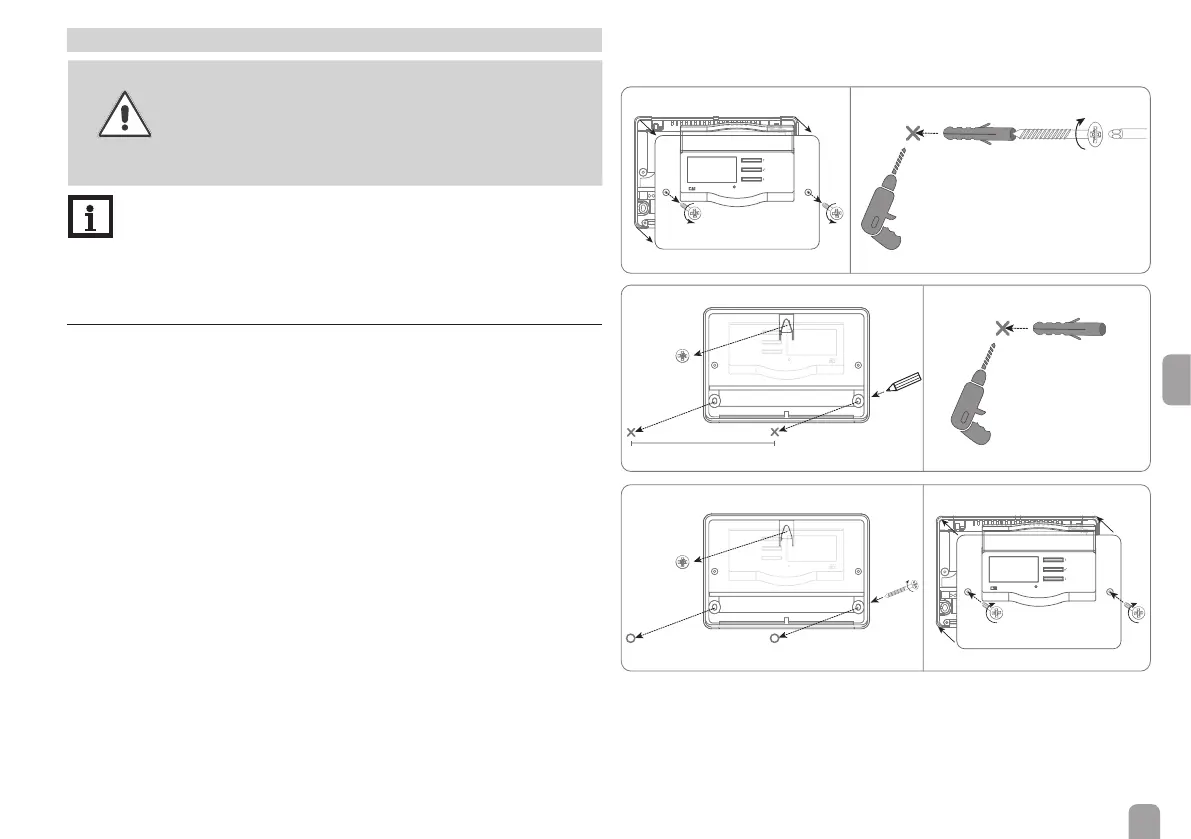

2.1 Montaggio
Il montaggio dell'apparecchio deve essere effettuato esclusivamente in ambienti
chiusi ed asciutti.
La centralina deve poter essere separata dalla rete elettrica mediante un dispositivo
supplementare (con una distanza minima di distacco su tutti i poli di 3 mm) oppure
mediante un dispositivo di distacco (fusibile) conforme alle norme vigenti.
In fase d'installazione prestare attenzione che il cavo di collegamento alla rete elet-
trica ed i cavi delle sonde rimangano separati.
Î Svitare la vite a croce dalla mascherina e staccare quest’ultima dal resto della
scatola.
Î Segnare il punto di sospensione nella base e ssarla con la vite e il tassello
forniti in dotazione.
Î Agganciare l’involucro al punto di sospensione, segnare i punti di ssaggio infe-
riori (distanza tra i fori 180 mm).
Î Realizzare i fori ed inserirci i tasselli inferiori.
Î Agganciare l‘involucro in alto e ssarlo con le viti inferiori.
1
3
4
5
6
0 Auto I
0 Auto I0 Auto I
0 Auto I
0 Auto I0 Auto I
180mm
0
uto
0
uto
2
Collegamento elettrico (pagina 70)
