2 Instalación
¡ADVERTENCIA!
¡Riesgo de descargas eléctricas!
Sea precavido al abrir la carcasa: ¡componentes bajo tensión!
Î ¡Desconecte siempre el equipo de la corriente
antes de desmontar la cubierta!
Nota:
Fuertes campos electromagnéticos pueden alterar el funcionamiento del
regulador.
Î Asegúrese de que tanto el regulador como el sistema no estén expu-
estos a fuentes de fuertes campos electromagnéticos.
2.1 Montaje
El regulador se debe montar únicamente en espacios interiores libres de humedad.
En su línea de alimentación, debe instalarse un inter-ruptor bipolar con una separa-
ción mínima de 3 mm entre contactos.
Por favor, recuerde que el cableado de las sondas y sensores no debe compartir las
mismas canaletas que los cableados eléctricos o líneas de alimentación.

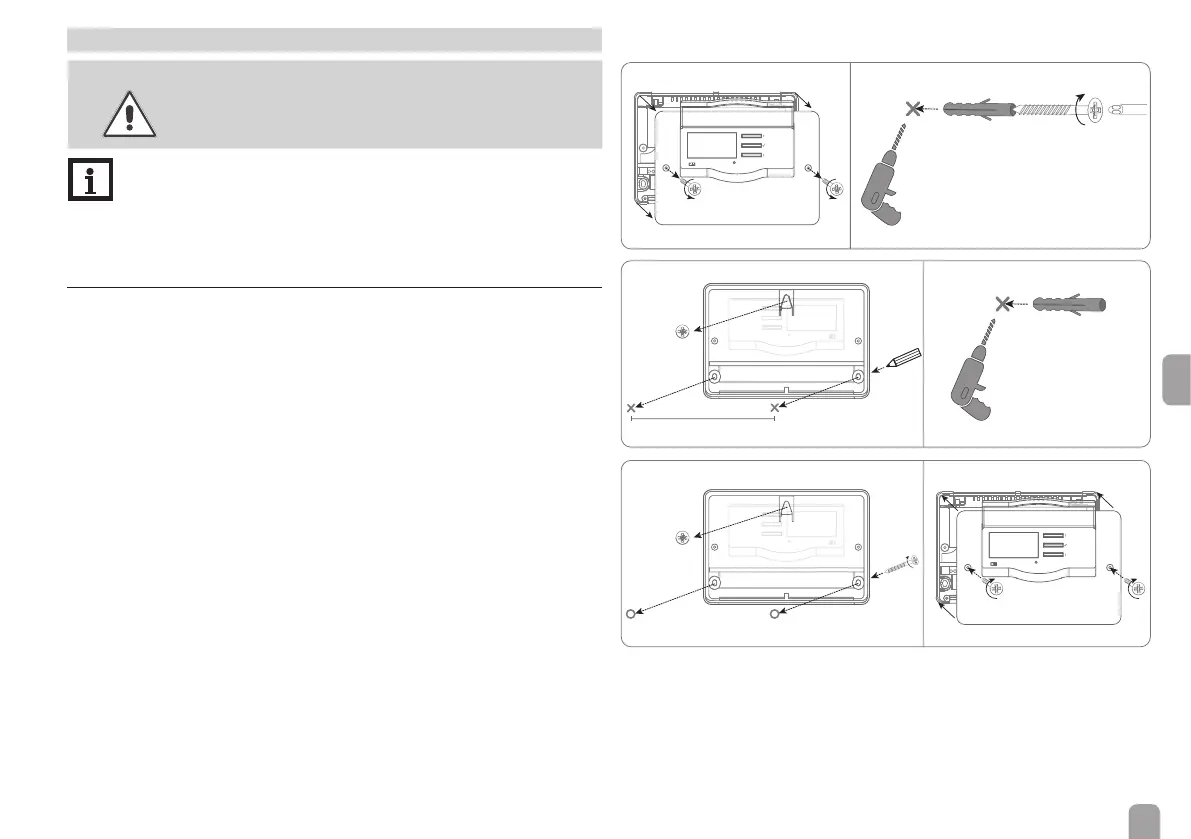

Î Desatornille el tornillo de estrella de la tapa y retírela de la carcasa.
Î Marque el punto de sujeción superior en la pared. Taladre un agujero y je el
taco y el tornillo suministrados, dejando su cabeza sobresaliendo.
Î Cuelgue el regulador en el tornillo superior. Marque los puntos de jación
inferiores (distancia entre los agujeros: 180 mm).
Î Taladre los agujeros e inserte los tacos.
Î Fije el regulador a la pared apretando los dos tornillos inferiores.
1
3
4
5
6
0 Auto I
0 Auto I0 Auto I
0 Auto I
0 Auto I0 Auto I
180mm
0
A
uto
I
0 Auto I
0
A
uto
I
0 Auto I
2
