3 Puesta en servicio inicial
DeltaTherm
®
HC con esquema 2: un circuito de calefacción con mezcla y calen-
tamiento auxiliar
S1
12345678910 11 12 13 14 15 17 18 19 20 21 22
NNNNNLR1R2R3R4
23 24 25 26 27 28 29 30 31
R5-A R5-M
16
S2 S3 S4 S5 S6
VBus
S2
S1
M1-S1
R1
R2/3
M1-R3
S1 S2 S3 S4 S5 S6 S7 S8
R4 R5
IP20
R5
N
R3 R2 R1
L' L
GND
RPD
VFD
CS10 V40/S9 VBus
VBus GND
S4
R5
M1-R1/2
Red
31/30/PE
Red
19/N/PE
0-10V/PWM
A B

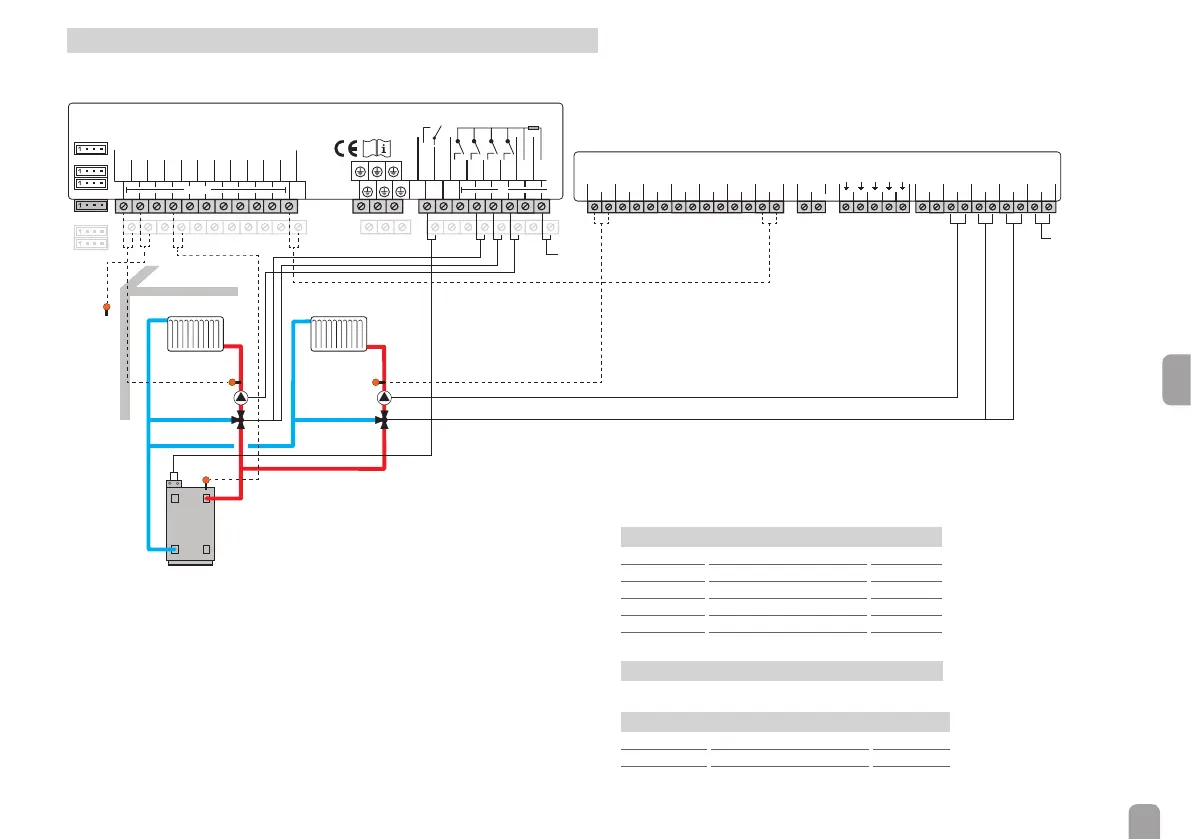

Módulo EM 1 como circuito de calentamiento con mezcla 2
El módulo EM es un módulo de extensión de sondas y relés que se puede conectar
a los reguladores DeltaSol
®
MX, DeltaTherm
®
HC o DeltaSol
®
BX.
Todos los ajustes del menú del módulo de extensión deben llevarse a cabo en el mismo
regulador.
A continuación, se describe el ajuste paso a paso en combinación con el regulador
DeltaTherm
®
HC.
En este ejemplo, el módulo de extensión se utiliza para controlar un segundo cir-
cuito de calefacción. El sensor de temperatura exterior (S2) y la función demanda
opcional de calefacción (R5) de los HC de DeltaTherm
®
están disponibles para
ambos circuitos de calefacción.
Para la puesta en marcha inicial, proceda del siguiente modo:
Î Conecte el módulo EM al regulador mediante el cable VBus
®
.
Î Conecte el ujostato (si lo hubiere), la bomba y la mezcladora del segundo
circuito de calefacción en el módulo de extensión (ver tabla).
Sondas
M1-S1 Avance CC2 1 / 2
M1-S2 Libre 3 / 4
M1-S3 Libre 5 / 6
M1-S4 Libre 7 / 8
M1-S5 Libre 9 / 10
M1-S6 Libre 11 / 12
Transmisión de datos / Bus
M1-VBus VBus
®
13 / 14
Relés
M1-R1 Bomba CC2 29 / 28 / PE
M1-R2 Mez. abierta CC2 27 / 26 / PE
M1-R3 Mez. cerrada CC2 25 / 24 / PE
Î Establecer la fuente de alimentación.
