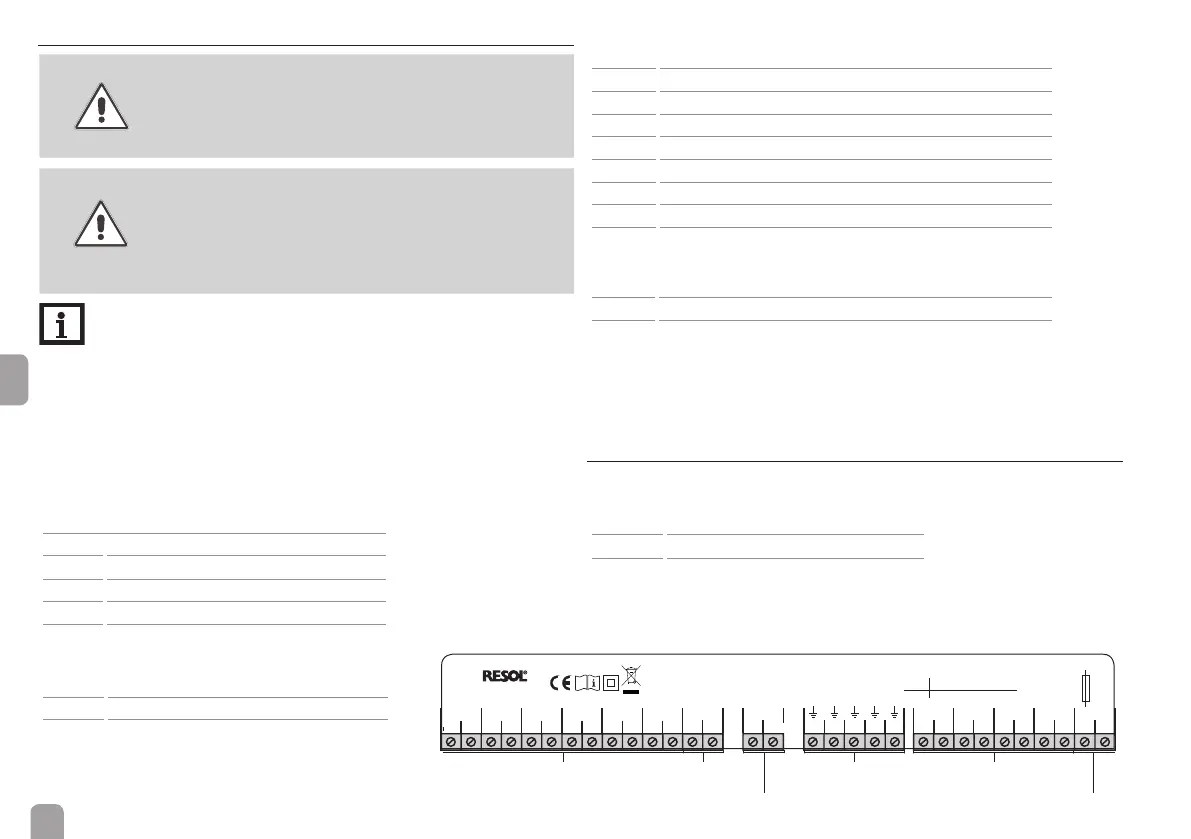

2.2 Conexión eléctrica
¡ADVERTENCIA!
¡Riesgo de descargas eléctricas!
Sea precavido al abrir la caja del termostato: ¡componentes
bajo tensión!
Î ¡Desconecte siempre el equipo de la corriente
antes de desmontar la tapa!
¡ADVERTENCIA!
¡Averías por descargas electrostáticas!
¡Las descargas electrostáticas pueden dañar los componentes
electrónicos del regulador!
Î Descárguese de electricidad estática antes de
tocar el equipo. Para ello, toque una supercie que
haga masa, como un radiador o un grifo.
Nota:
¡La conexión del equipo a la red eléctrica tiene que ser siempre el último
paso de la instalación!
¡No utilice el dispositivo si está visiblemente dañado!
El equipo está equipado con 4 relés semiconductores y 1 relé libre de potencial
a los que se pueden conectar cargas eléctricas como una bomba, una válvula, etc:
Dependiendo de la versión del producto, los cables de potencia y cables para sondas
ya estarán conectados. Si éste no es el caso, proceda como se indica a continuación:
Conecte las sondas de temperatura (S1 a S6) a los terminales correspondientes
sin importar la polaridad:
1/2
sonda 1 (p. ej. avance CC2)
3/4 sonda 2
5/6 sonda 3
7/8 sonda 4
9/10 sonda 5
11/12 sonda 6
Relé libre de potencial:
15 contacto R5-A (contacto normalmente abierto)
16 contacto R5-M (contacto normalmente cerrado)
17 … 21
terminales de conexión a tierra ⌯
Relés semiconductores:
22
neutro R4
23
contacto normalmente abierto R4
24
neutro R3 (p. ej. mez. cerrada CC2)
25
contacto normalmente abierto R3 (p. ej. mez. cerrada CC2)
26
neutro R2 (p. ej. mez. abierta CC2)
27
contacto normalmente abierto R2 (p. ej. mez. abierta CC2)
28
neutro R1 (p. ej. bomba CC)
29
contacto normalmente abierto R1 (p. ej. bomba CC)
17 … 21
terminales de conexión a tierra ⌯
Conecte la alimentación general a los siguientes terminales:
30
neutro N
31
fase L
17 … 21
terminales de conexión a tierra ⌯
Sujete los cables a la carcasa con los sujetacables que se incluyen y sus tornillos
correspondientes.
Se suministra electricidad al regulador mediante una línea eléctrica. La alimentación
del equipo tiene que ser 100 … 240 V~ (50 … 60 Hz).
2.3 Transmisión de datos / Bus
El dispositivo está equipado con el bus VBus
®
de RESOL para intercambiar datos
con el regulador. La conexión se realiza en los dos terminales marcados con VBus
(sin importar la polaridad).
13/14 terminales del VBus
Cable de VBus
®
puede ser extendido o sustituido por un cable standard de dos
hilos (de sección transversal mínima 0,5 mm²). En el caso de utilizar el módulo, el
cable puede extenderse a hasta 50 m. La distancia se podría aumentar mediante el
uso del VBus
®
Repeater.
terminales para
sondas
borne común de
puesta a tierra
terminales para cargas
alimentación
VBus
®
S1
Made in Germany
EM
IP 20
12345678910 11 12 13 14 15 17 18 19 20 21 22
R1-R4 1 (1) A (100 ... 240) V~
4 (1) A (100 ... 240) V~
100 ... 240 V~
50-60 Hz
T4A
R5
NNNNNLR1R2R3R4
23 24 25 26 27 28 29 30 31
R5-A
R5-M
16
S2 S3 S4 S5 S6 VBus
relé libre de potencial
