1 Übersicht
Schneller Zugriff auf Handbetrieb über Schiebeschalter
Für alle Wahlfunktionen des DeltaSol
®
MX, DeltaSol
®
BX Plus und
DeltaTherm
®
HC nutzbar
Einfacher Anschluss über VBus
®
Auswahl und Einstellung der Funktionen am Regler
Funktionskontrolle
Technische Daten
Eingänge: 6 Temperatursensoren Pt1000, Pt500 oder KTY
Ausgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais
Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais)
4 (1) A 24 V
/ 240 V~ (potenzialfreies Relais)
Gesamtschaltleistung: 4 A 240 V~
Versorgung: 100 … 240 V~ (50 … 60 Hz)
Anschlussart: Y
Standby: 0,30 W
Wirkungsweise: Typ 1.B.C.Y
Bemessungsstoßspannung: 2,5 kV
Datenschnittstelle: RESOL VBus
®
Gehäuse: Kunststoff, PC-ABS und PMMA
Montage: Wandmontage
Anzeige / Display: LC Display, 7-Segment-Anzeige
Bedienung: 3 Drucktasten und 1 Schiebeschalter in Gehäusefront
Schutzart: IP 20 / DIN EN 60529
Schutzklasse: II
Umgebungstemperatur: 0 … 40 °C
Verschmutzungsgrad: 2
Maße: 144 × 208 × 43 mm

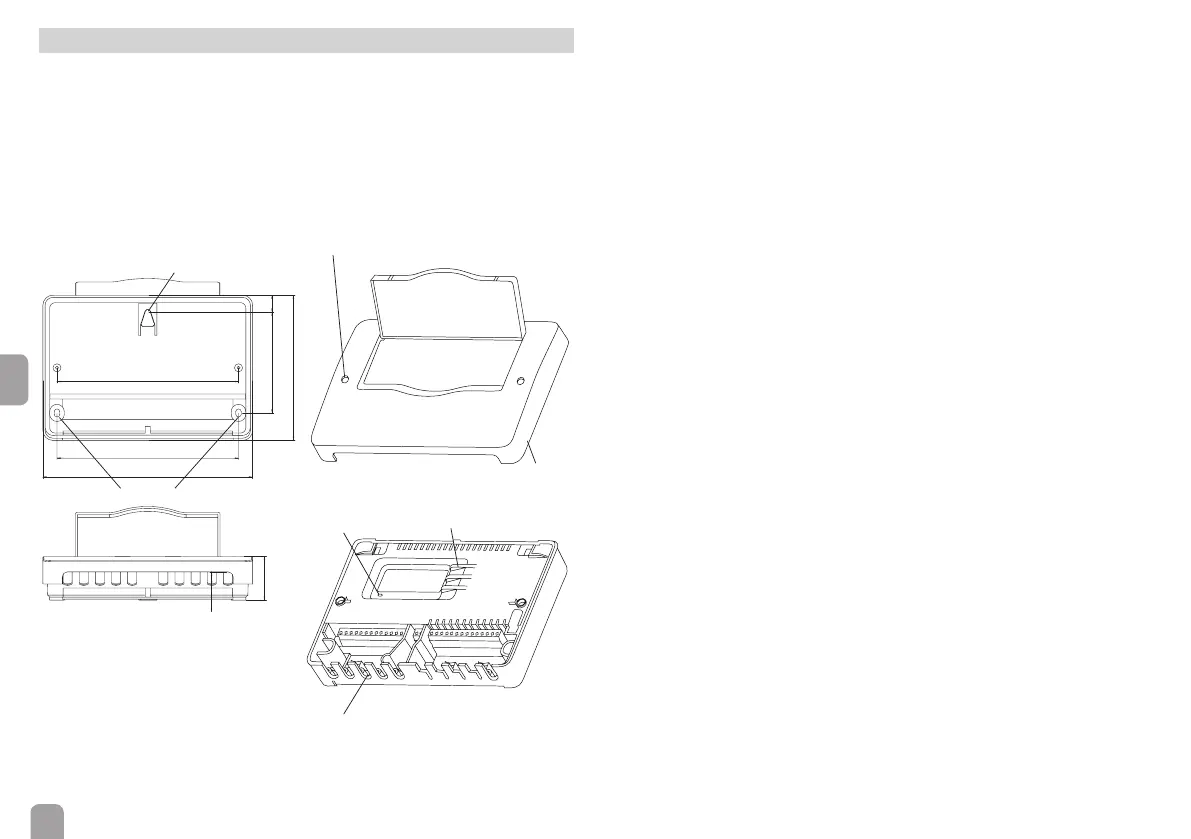

12.5
180
180
100
144
208
16.75
43.3
Aufhängung
Befestigungsöffnung
Kreuzschlitzschraube
Gehäusedeckel
Kabeldurchführungen mit
Zugentlastungsbügeln
Drucktasten
Schiebeschalter
