2.2 Collegamento elettrico
AVVERTENZA!
Rischio di scosse elettriche!
Prestare attenzione dopo aver aperto l‘involucro della centrali-
na: parti sotto alta tensione!
Î Prima di aprire l‘involucro, assicurarsi sempre che
la centralina sia staccata dalla rete elettrica!
ATTENZIONE!
Scariche elettrostatiche!
Le scariche elettrostatiche possono danneggiare i componenti
elettronici!
Î Prima di toccare le parti interne dell'involucro
eliminare le cariche elettrostatiche. A tal ne toc-
care un oggetto messo “a terra” (ad es. rubinetto,
radiatore ecc.).
Nota
Il collegamento dell'apparecchio alla tensione di rete è sempre l'ultima
operazione da eseguire!
Non accendere il dispositivo in caso di danni visibili!
L'apparecchio è dotato di 4 relè a semiconduttori e 1 relè privo di potenziale, ai
quali si possono collegare gli utilizzatori elettrici, per es. pompe, valvole o altro.
Alcune versioni del prodotto sono fornite con cavo di rete e sonde già collegati
all'apparecchio. Altrimenti procedere come segue:
Le sonde temperatura (S1 no a S6) vanno collegate con polarità indifferente ai
seguenti morsetti:
1/2 Sonda 1 (p.es. mandata CR2)
3/4 Sonda 2
5/6 Sonda 3
7/8 Sonda 4
9/10 Sonda 5
11/12 Sonda 6
Relè privo di potenziale:
15 Conduttore R5-A (contatto di lavoro)
16 Conduttore R5-M (contatto centale)
17 … 21 Morsetto di terra ⌯
Relè a semiconduttore:
22 Conduttore neutro R4
23 Contatto di lavoro R4
24 Conduttore neutro R3 (p. es. misc. chiuso CR2)
25 Contatto di lavoro R3 (p. es. misc. chiuso CR2)
26 Conduttore neutro R2 (p. es. misc. aperto CR2)
27 Contatto di lavoro R2 (p. es. misc. aperto CR2)
28 Conduttore neutro R1 (p. es. pompa CR2)
29 Contatto di lavoro R1 (p. es. pompa CR2)
17 … 21 Morsetto di terra ⌯
Collegare il cavo di rete ai morsetti seguenti:
30 Conduttore neutro N
31 conduttore L
17 … 21 Morsetto di terra ⌯
Usare le staffe serracavi e le viti corrispondenti per ssare i cavi essibili nell’invo-
lucro.
L’apparecchio deve essere alimentato da rete elettrica con un adeguato cavo. La
tensione elettrica deve essere di 100 … 240 V~ (50 … 60 Hz).
2.3 Comunicazione dati / bus
L’apparecchio ha in dotazione il RESOL VBus
®
per la comunicazione dati con la
centralina. Eseguire il collegamento ai due morsetti contrassegnati con VBus con
polarità indifferente.
13/14 Morsetti VBus
Per il collegamento del VBus
®
può essere utilizzato un semplice cavo bilare di
alimentazione (lo del campanello). Il cavo deve essere di almeno 0,5 mm
2
. Il cavo
può essere esteso no a 50 m quando il modulo è collegato ad un solo dispositivo.
La distanza può essere aumentata utilizzando un VBus
®
-Repeater.

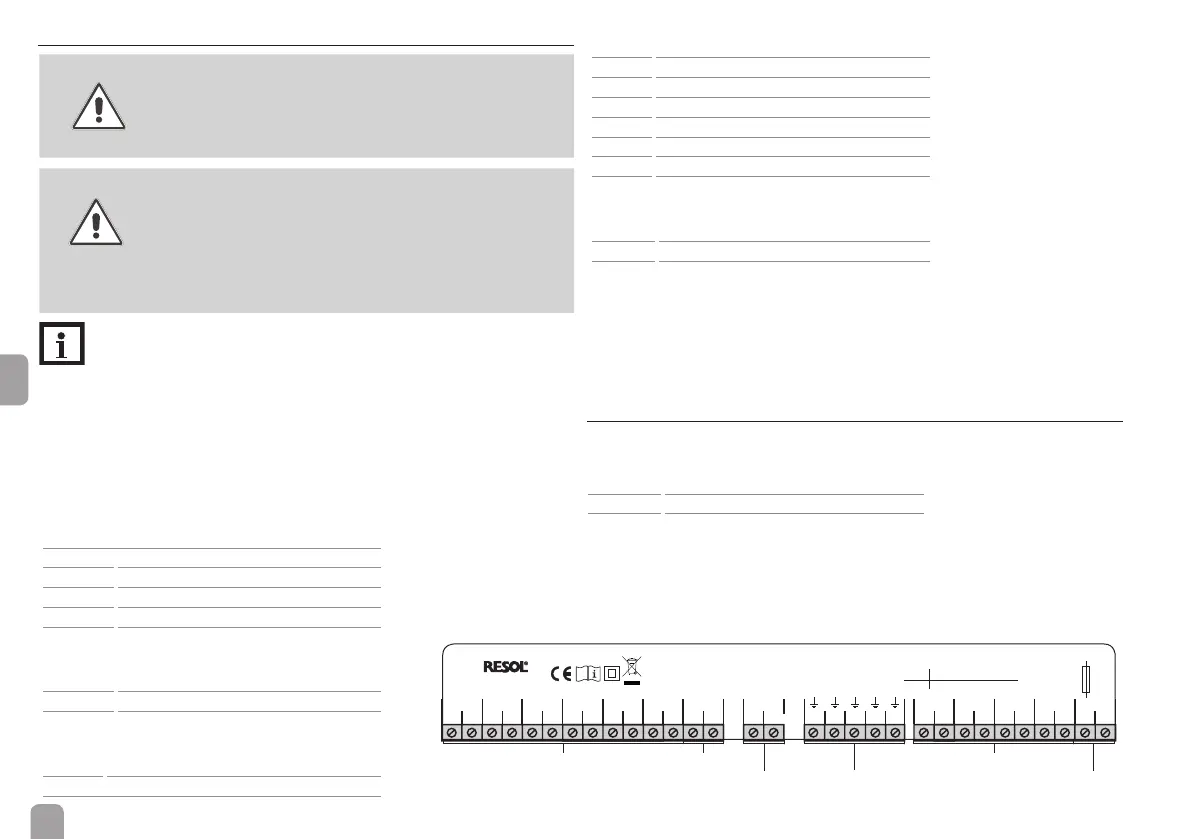

Morsetti delle
sonde
Morsettiera
di terra
Morsetti dei consumatori
Morsetti di allacciamento
alla rete
VBus
®
S1
Made in Germany
EM
IP 20
12345678910 11 12 13 14 15 17 18 19 20 21 22
R1-R4 1 (1) A (100 ... 240) V~
4 (1) A (100 ... 240) V~
100 ... 240 V~
50-60 Hz
T4A
R5
NNNNNLR1R2R3R4
23 24 25 26 27 28 29 30 31
R5-A R5-M
16
S2 S3 S4 S5 S6 VBus
Relè privo di
potenziale
