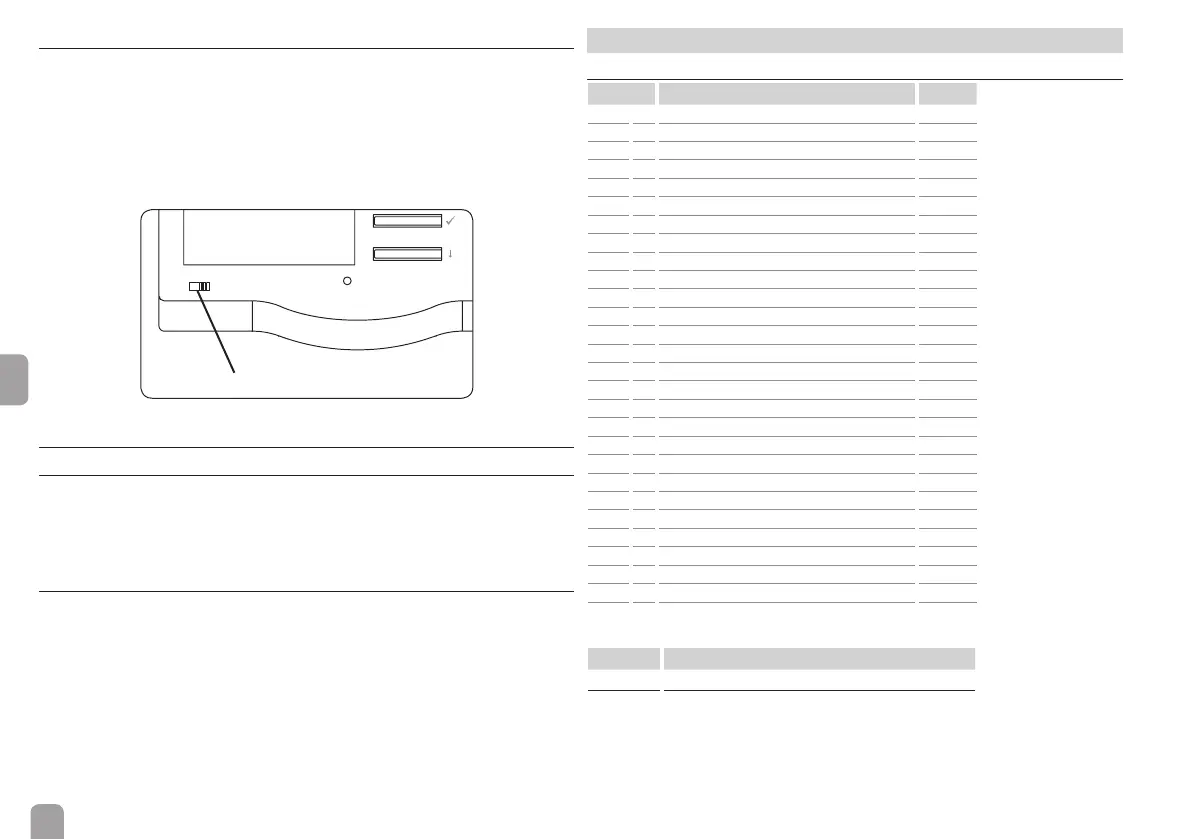

4.3 Interruttore scorrevole
Con l'interruttore scorrevole è possibile attivare (I) e disattivare (0) manualmente
una selezione impostabile dei relè (vedere Canale MM, pagina 77). Se l'inter-
ruttore scorrevole viene regolato su Auto, sono attive le impostazioni dei canali
M1 … M5.
Manuale Off = 0 (sinistra)
Manuale On = I (destra)
Automatico = Auto (centro) – impostazioni di M1 … M5
0 Auto I
Interruttore scorrevole
4.4 Codici di lampeggio e simboli di avvertenza
4.4.1 Codici di lampeggio dei LED
Luce verde ssa: funzionamento regolare
Lampeggio verde: Modalità manuale
Lampeggio rosso: cavo VBus
®
interrotto o centralina non riconosciuta
4.4.2 Simboli di avvertenza
⚠ = comunicazione VBus
®
assente
☛ = modalità manuale (vedere cap. 4.3):
lampeggiante: interruttore scorrevole su I
costante: interruttore scorrevole su 0
5 Struttura menu
5.1 Panoramica dei canali
Canale Denominazione Pagina
S1 A Valore su sonda 1 77
S2 A Valore su sonda 2 77
S3 A Valore su sonda 3 77
S4 A Valore su sonda 4 77
S5 A Valore su sonda 5 77
S6 A Valore su sonda 6 77
R1 A Velocità relè 1 77
R2 A Velocità relè 2 77
R3 A Velocità relè 3 77
R4 A Velocità relè 4 77
R5 A Stato relè 5* 77
VC A Compatibilità versione 77
EC A Codice di errore 77
M1 P Mod. manuale R1 77
M2 P Mod. manuale R2 77
M3 P Mod. manuale R3 77
M4 P Mod. manuale R4 77
M5 P Mod. manuale R5 77
MM P Interruttore scorrevole in modalità manuale 77
T1 P Tipo sonda Sonda 1 77
T2 P Tipo sonda Sonda 2 77
T3 P Tipo sonda Sonda 3 77
T4 P Tipo sonda Sonda 4 77
T5 P Tipo sonda Sonda 5 77
T6 P Tipo sonda Sonda 6 77
SA P Sottoindirizzo 78
PG A Programma 77
VN A Numero di versione 77
Leggenda:
Simbolo Signicato
A canale di visualizzazione
P canale di impostazione
* R5 è un relè privo di potenziale non adatto alla regolazione di velocità. Quindi viene sola-
mente visualizzato lo stato 0 % o 100 %.
