FrA-4
5.3.

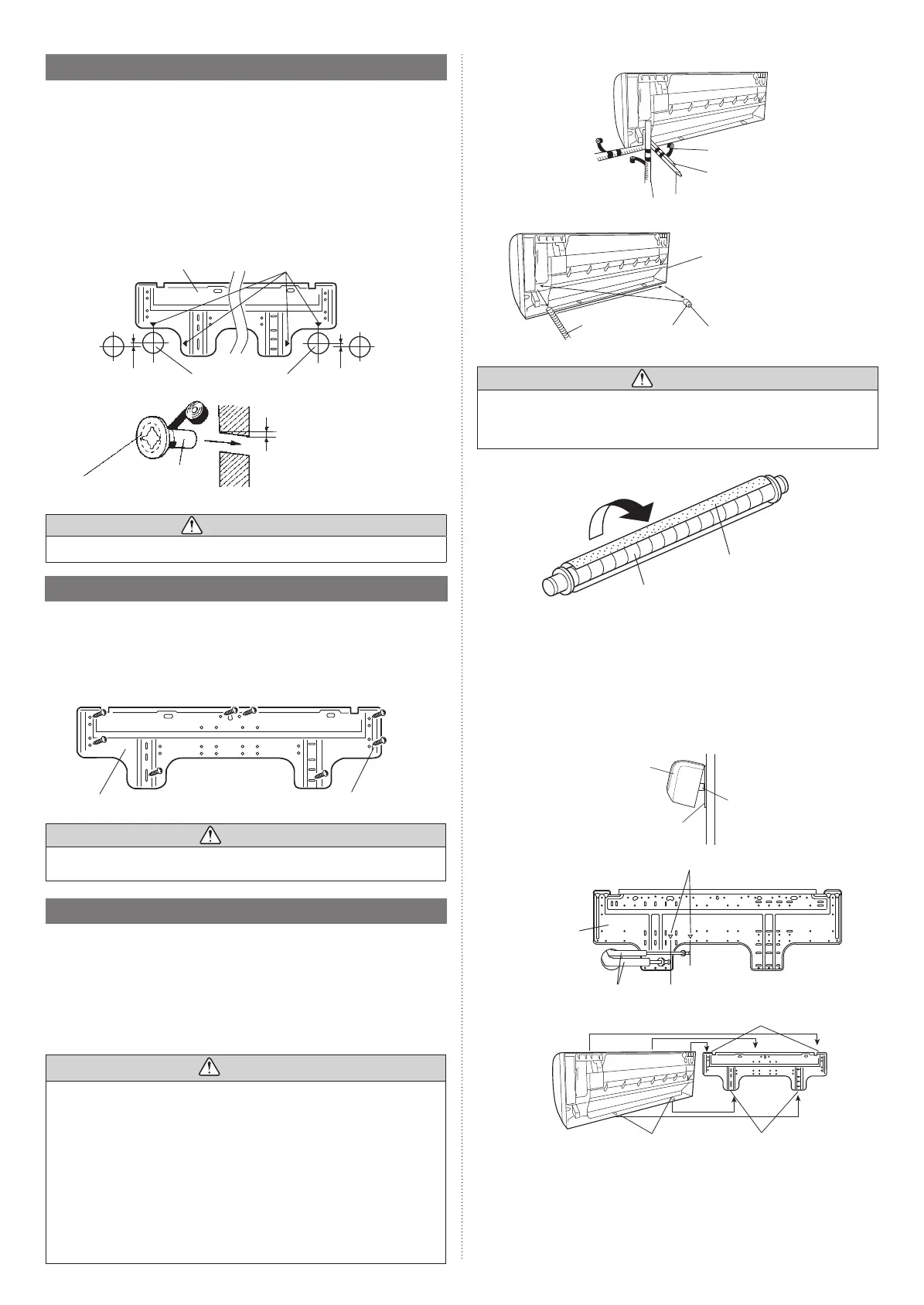

Découpage du trou dans le mur destiné au raccordement de la canalisation
(1) Faites un trou de 3-1/8 po (80 mm) de diamètre dans le mur, dans la position repré-
sentée dans ce qui suit.
(2) Découpez l’orifi ce mural de l’extérieur du support du crochet mural, découpez le trou à
un point d’intersection des repères centraux.
Découpez l’orifi ce mural de l’extérieur du support du crochet mural à au moins 3/8 po
(10 mm) en dessous.
(3) Faites le trou de manière à ce que l’extrémité extérieure soit plus basse [3/16 à 3/8 po (5
à 10 mm)] que l’extrémité intérieure.
(4)
Toujours aligner le centre du trou mural. En cas de désalignement, il y aura une fuite d’eau.
(5) Coupez le tuyau mural de manière à ce qu’il corresponde à l’épaisseur de paroi, met-
tez-le dans la coiffe murale, fi xez la coiffe à l’aide de ruban vinylique et faites passer le
tuyau à travers le trou.
(6) Pour tuyauterie de gauche et la tuyauterie de droite, couper le trou un peu plus bas,
afi n que l'eau de vidange s'écoule librement.
3/8 po (10 mm) ou
plus bas
3/8 po (10 mm)
ou plus bas
Trou de diam.
3-1/8 po (80 mm)
Support du crochet mural
Marquage central
Rassemblez
avec du ruban
vinylique
Coiffe murale*
Tuyau mural*
(À l’intérieur)
Mur
(À l’extérieur)
* Acheté sur place
3/16 à 3/8 po (5 à 10 mm)
AVERTISSEMENT
Utilisez toujours le tuyau mural. Si le tuyau mural n'est pas utilisé, le câble qui est connecté entre
l'unité intérieure et l'unité extérieure peut toucher du métal et provoquer une décharge électrique.
5.4. Installation du support du crochet mural
(1)
Installez le support du crochet mural de manière à ce qu’il soit correctement positionné à l’ho-
rizontal et à la verticale. Si le support du crochet mural est incliné, l’eau gouttera sur le sol.
(2) Installez le support du crochet mural de manière à ce que sa résistance soit suffi sante
pour supporter le poids de l’unité.
• Fixez le support du crochet mural au mur à l’aide de 6 vis ou plus, à travers les trous
situés sur le coin extérieur du support.
• Vérifi ez qu’il n’y a pas de cliquetis au niveau du support du crochet mural.
Support du crochet mural
Vis autotaraudeuse (grande)
(Quantité : 8)
ATTENTION
Installez le support de crochet mural aligné à la fois horizontalement et verticalement.
Une installation mal alignée peut provoquer des fuites d'eau.
5.5.
Formation du tuyau d’évacuation et de la canalisation
[Tuyauterie arrière, tuyauterie de droite, tuyauterie inférieure]
• Installez la tuyauterie de l’unité intérieure dans la direction du trou mural et reliez le
tuyau de vidange et la tuyauterie à l’aide de ruban vinylique.
• Installez la tuyauterie de manière à ce que le tuyau de vidange soit en bas.
• Enveloppez les tuyaux de l’unité intérieure qui sont visibles de l’extérieur avec du ruban
adhésif décoratif.
[Pour tuyauterie arrière gauche, tuyauterie gauche]
Interchangez le capuchon d’évacuation et le tuyau de vidange.
ATTENTION
•
Insérez le tuyau de vidange et le capuchon d’évacuation fermement. L’évacuation
devrait être en pente pour éviter des fuites d’eau.
• Au moment de l’insertion, assurez-vous de ne pas attacher l’un des matériels
à proximité de l’eau. Si tout autre matériel est attaché, ceci engendrera une
détérioration et une fuite d’eau.
• Après avoir retiré le tuyau de vidange, assurez-vous de ne pas oublier de monter le
capuchon d’évacuation.
•
Assurez-vous de fi xer le tuyau de vidange à l’aide d’un ruban adhésif au bas de la tuyauterie.
•
Empêchez le gel de l’eau d’évacuation dans un milieu à basses températures.
Lors de l’installation à l’extérieur du tuyau de vidange de l’unité intérieure, prenez les
mesures nécessaires à la protection antigel afi n d’empêcher le gel de l’eau d’évacuation.
Dans un environnement à basse température (lorsque la température extérieure est
sous 32 °F (0 °C)), après la mise en œuvre d'une opération de refroidissement, l'eau
dans le tuyau de vidange peut être gelée. Une fois gelé, le tuyau de vidange sera
obstrué, ce qui pourra engendrer une fuite d’eau au niveau de l’unité intérieure.
Méthode d’installation du capuchon d’évacuation
Tuyauterie de droite
Reliez avec du ruban vinylique
Tuyau de vidange d'unité
intérieure (bas)
Tuyau (haut)
Tuyauterie arrière
Tuyauterie inférieure
Capuchon
d’évacuation
Tuyau de
vidange
d'unité
intérieure
Retirez le bouchon de
vidange en tirant au niveau
du capuchon d’évacuation
avec des pinces, etc.
Pour la tuyauterie de sortie
gauche, coupez la gorge de
coupe de sortie de tuyaute-
rie avec une scie à métaux.
ATTENTION
Insérez le tuyau d'évacuation et le capuchon d’évacuation dans le port d'évacuation,
en s'assurant qu'ils entrent bien en contact avec l'arrière du port d'évacuation
puis assemblez-le. Si le tuyau d'évacuation n'est pas correctement raccordé, cela
engendrera une fuite.
• Fixez l’isolation du tuyau de vidange au tuyau de vidange.
Isolation du tuyau de vidange
Tuyau de vidange
• Pour la tuyauterie gauche et la tuyauterie arrière gauche, alignez les marques sur le
support du crochet mural et formez le tuyau de raccordement.
• Pliez la tuyauterie de raccordement à un rayon de courbure de 3-15/16 po (100 mm) ou
plus et installez-le à une distance maximale de 1-3/8 po (35 mm) du mur.
•
Après avoir fait passer la tuyauterie intérieure et le tuyau de vidange à travers le trou mural,
accrochez l’unité intérieure sur les crochets en haut et en bas du support du crochet mural.
[Installation de l’unité intérieure]
• Accrochez l’unité intérieure sur les crochets en haut du support du crochet mural.
• Insérez l’entretoise, etc. entre l’unité intérieure et le support du crochet mural et écartez
la partie inférieure de l’unité intérieure du mur.
Unité intérieure
Support du crochet mural
(Entretoise)
Support du
crochet mural
Repères d'alignement
Tuyaux de raccordement
Gros tuyau
Crochets supérieurs
Unité
intérieure
(Pièce de fi xation) Crochets inférieurs
Support
du crochet
mural
Petit tuyau
Après avoir accroché l’unité intérieure sur le crochet supérieur, accrochez l’unité
intérieure sur les 2 crochets inférieurs aux endroits correspondants tout en abaissant
l’unité et en la poussant contre le mur.
9318739237_IM.indb 49318739237_IM.indb 4 11/30/2016 9:59:23 AM11/30/2016 9:59:23 AM
