EsA-8

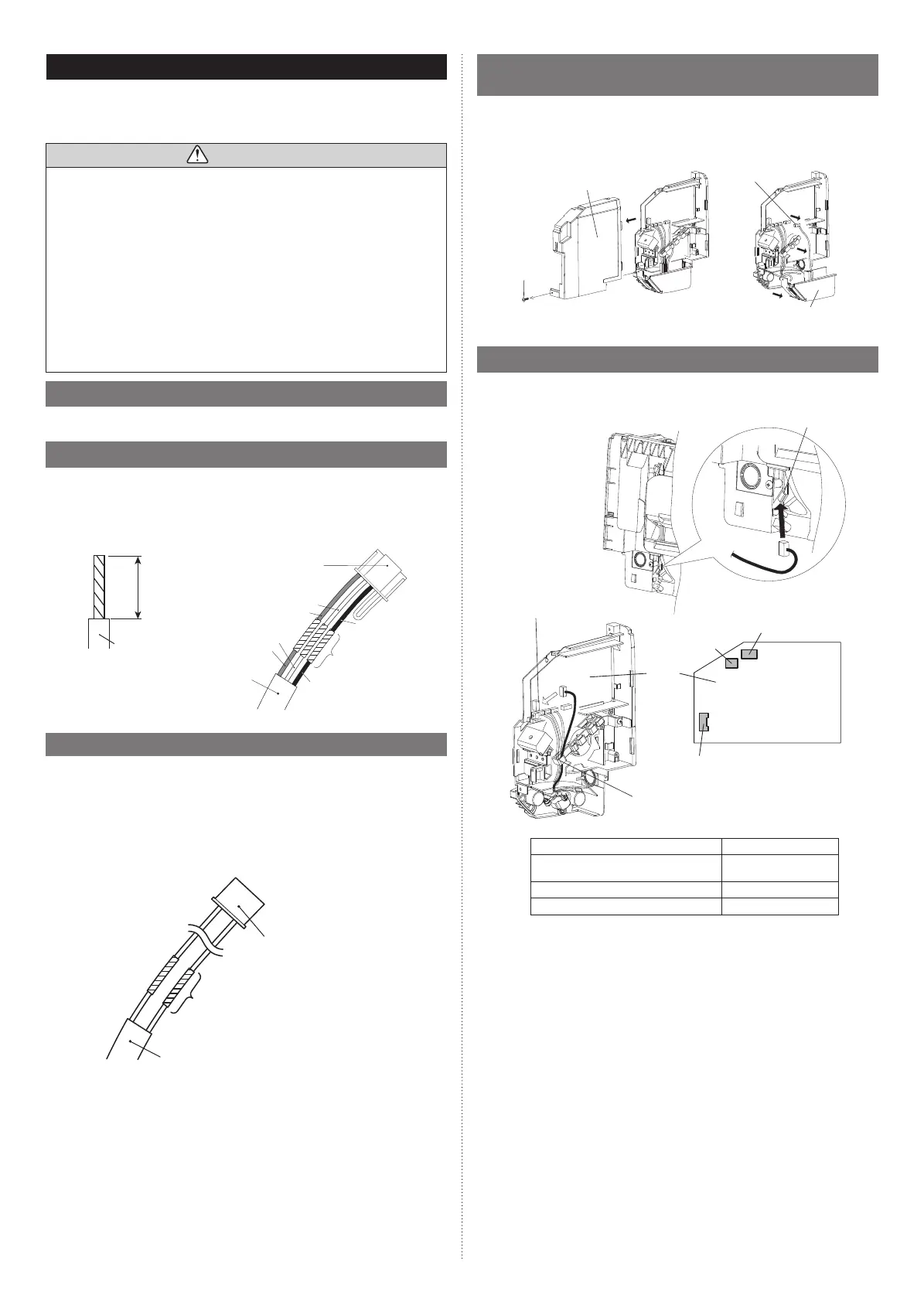

10. KIT OPCIONAL DE INSTALACIÓN
Este acondicionador de aire se puede conectar con los siguientes kits opcionales.
• Control remoto cableado
• Control remoto simple
• Kit de conexión externa
PRECAUCIÓN
• Antes de instalar, asegúrese de desconectar todas las fuentes de energía eléctrica.
• No toque el intercambiador de calor.
• Al instalar o quitar partes del aparato de aire acondicionado, asegúrese de que el ca-
ble no es capturado por cualquier pieza o tirado con fuerza. Puede dar lugar a daños
o mal funcionamiento del aparato de aire acondicionado.
• Evite lugares expuestos a la luz solar directa.
• Seleccione un lugar que no se vea afectado por el calor de una estufa, etc.
• Antes de instalar el kit opcional, confi rme si el aire acondicionado puede recibir la
señal.
• No conecte el control remoto cableado al terminal para suministro de energía
eléctrica.
• Cuando esté conectando el control remoto cableado con la unidad de interior, use el
cable de conexión (que se incluye con el control remoto cableado o simple).
• La longitud de cable recomendada del control remoto cableado es de 32 ft (10 m).
Asegúrese de aislar la parte que hace conexión al extender el cable.
10.1.
Antes de instalar el control remoto cableado
Cuando use un control remoto cableado, tal vez no se puedan usar algunas funciones.
10.2.
Modifi cación de cable del control remoto
(1) Utilice una herramienta para cortar el terminal en el extremo del cable del control
remoto y luego remueva el aislante desde el extremo cortado del cable.
(2) Conecte el cable del control remoto y el cable de conexión.
(suministrado con el control remoto cableado)
Importante: Asegúrese de aislar la conexión entre los cables.
Cable de conexión
Blanco
Rojo
Blanco
Rojo
Negro
Negro
Conexión
aislada
Cable del control
remoto
Cable del control
remoto
13/16 pulg.
(20 mm)
10.3. Modifi cación de cable entrada/salida externa
(1) Quite el aislamiento del cable sujetado al conector de juego de cables. Quite el aisla-
miento del cable adquirido localmente. Use un conector aislado de cabo extremo de
tipo rizo para unir el cable de campo y el cable del juego de cables.
(2) Conecte el cable y el cable adquiridos localmente.
(suministrado con el kit de conexión externa)
Importante:
Asegúrese de soldar los cables para conectar. Asegúrese de aislar la co-
nexión entre los cables.
Piezas opcionales
Cable externo de entra-
da/salida
Conexión aislada
Cable (Adquiridos localmente)
10.4. Remoción de panel frontal, tapa de la caja de
control y vitrina
(1) Refi érase a “REMOCIÓN E INSTALACIÖN DEL PANEL FRONTAL” para remover el
panel frontal.
(2) Remueva el tornillo y luego remueva la cubierta de la caja de controles.
(3) Remueva la carcasa de la pantalla y el conector.
cubierta de la caja de controles
tornillo
carcasa de pantalla
conector
10.5. Conexión del cable al conector del tablero de control
(1) Pase el cable desde el agujero situado en la parte posterior de la unidad interior.
(2) Conecte el cable al conector del tablero de control.
(3) Enganche el cable en la acanaladura.
conecte el cable
sujetador
CN6
CN16
CN14
PCB
(tablero de
circuitos
impresos)
agujero
Tipo de opción No. de conector
Control remoto cableado
Control remoto simple
CN6
Entrada externa CN14
Salida externa CN16
9318739237_IM.indb 89318739237_IM.indb 8 11/30/2016 9:59:25 AM11/30/2016 9:59:25 AM
