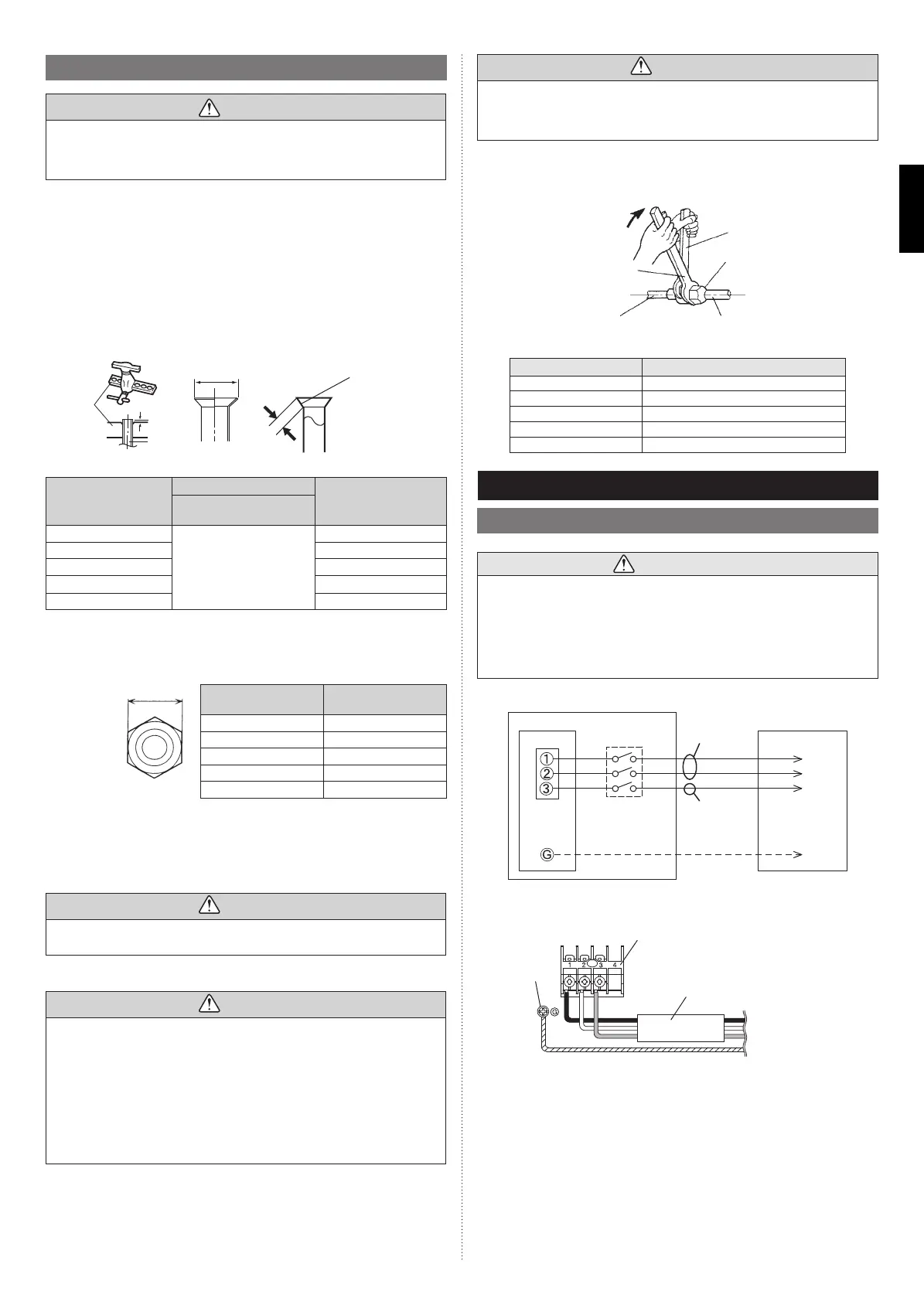

FrA-5
5.6.
Raccordement de l’évasement (raccordement des tuyaux)
ATTENTION
Serrez les écrous évasés à l’aide d’une clé dynamométrique selon la méthode de
serrage spécifi ée. Dans le cas contraire, les écrous évasés pourraient se casser après
une longue période, engendrant la fuite du produit réfrigérant et générant un gaz dan-
gereux, si le produit réfrigérant venait à entrer en contact avec une fl amme.
5.6.1. Évasement
Utilisez un coupe-tuyau spécial et l’outil d’évasement exclusif au R410A.
(1) Coupez le tuyau de raccordement à la longueur nécessaire à l’aide d’un coupe-tuyau.
(2) Maintenez le tuyau vers le bas, de manière à ce que les découpages n’entrent pas
dans le tuyau et retirez toute bavure.
(3) Insérez l’écrou évasé [toujours utiliser l’écrou évasé fi xé respectivement à la ou aux
unités intérieures et unités extérieures] dans le tuyau et procédez à l’évasement à l’aide
de l’outil d’évasement. Utilisez l’outil d’évasement spécialement conçu pour le R410A
ou un outil d’évasement conventionnel. Des fuites de réfrigérant pourraient se produire
si des écrous évasés différents sont utilisés.
(4) Protégez les tuyaux en les pinçant ou à l’aide du ruban adhésif pour éviter que la
poussière, la saleté ou l’eau ne pénètrent dans les tuyaux.
Dé
A
Tuyau
B
L
Vérifiez si [L] est uniformément évasé et
n’est pas craquelé ou rayé.
Diamètre extérieur du
tuyau [po (mm)]
Dimension A [po (mm)]
Dimension B [po (mm)]
Outil d’évasement pour
R410A, type à griffes
1/4 (6,35)
0 à 0,020
(0 à 0,5)
3/8 (9,1)
3/8 (9,52)
1/2 (13,2)
1/2 (12,70)
5/8 (16,6)
5/8 (15,88)
3/4 (19,7)
3/4 (19,05)
15/16 (24,0)
En utilisant les outils d’évasement conventionnels sur les tuyaux évasés du R410A,
afi n d’obtenir l’évasement spécifi é, la dimension A doit être d’environ 0,020 po (0,5 mm)
supérieure à la dimension indiquée dans le tableau (pour un évasement avec les outils
d’évasement spécifi ques au R410A). Utilisez une jauge d’épaisseur pour mesurer la
dimension A.
Cote sur plat
Diamètre extérieur
du tuyau [po (mm)]
Cote sur plat de l’écrou
évasé [po (mm)]
1/4 (6,35)
11/16 (17)
3/8 (9,52)
7/8 (22)
1/2 (12,70)
1 (26)
5/8 (15,88)
1-1/8 (29)
3/4 (19,05)
1-7/16 (36)
5.6.2. Cintrage des tuyaux
• Si les tuyaux sont formés à la main, veillez à ne pas les affaisser.
• Ne pas plier les tuyaux à un angle supérieur à 90°.
• Lorsque les tuyaux sont pliés ou étirés de manière répétée, le matériel se durcira, ce qui
rendra diffi cile tout futur pliage ou étirement.
• Ne pas plier ou étirer les tuyaux plus de 3 fois.
ATTENTION
• Afi n d’éviter de casser le tuyau, évitez les coudes à petit rayon.
• Si le tuyau est plié de manière répétée au même endroit, il se cassera.
5.6.3. Raccordement des tuyaux
ATTENTION
• Assurez-vous d’installer correctement la tuyauterie contre le port de l’unité intérieu-
re. Si le centrage n’est pas correct, l’écrou évasé ne pourra être serré facilement.
Si vous forcez pour tourner l’écrou évasé, le fi letage sera endommagé.
• Retirez l’écrou évasé du tuyau de l’unité intérieure juste avant de raccorder le tuyau
de raccordement.
•
Maintenez la clé dynamométrique au niveau de sa poignée, en la gardant perpen-
diculaire au tuyau, afi n de pouvoir serrer l’écrou évasé correctement.
• Serrez les écrous évasés à l’aide d’une clé dynamométrique selon la méthode de
serrage spécifi ée. Dans le cas contraire, les écrous évasés pourraient se casser
après une longue période, engendrant la fuite du produit réfrigérant et générant un
gaz dangereux, si le produit réfrigérant venait à entrer en contact avec une fl amme.
ATTENTION
• Raccordez la tuyauterie de manière à ce que le couvercle du boîtier de commande
puisse être facilement retiré pour l’entretien courant, si nécessaire.
• Afi n d’éviter toute fuite dans le boîtier de commande, assurez-vous de la bonne
isolation de la tuyauterie.
Après avoir serré l’écrou évasé correctement à la main, maintenez l’accouplement latéral
du coffret à l’aide d’une autre clé, puis serrez avec une clé dynamométrique. (Voir le ta-
bleau suivant pour les couples de serrage de l’écrou évasé).
Serrez à l’aide de deux clés.
Clé de retenue
Écrou évasé
Tuyau de raccordement
Clé dynamométrique
Tuyau de l’unité inté-
rieure (côté du corps)
Écrou évasé [po (mm)] Couple de serrage [lb pi (N m)]
1/4 (6,35) dia. 11,8 à 13,3 (16 à 18)
3/8 (9,52) dia. 23,6 à 31,0 (32 à 42)
1/2 (12,70) dia. 36,1 à 45,0 (49 à 61)
5/8 (15,88) dia. 46,5 à 55,3 (63 à 75)
3/4 (19,05) dia. 66,4 à 81,1 (90 à 110)
6. CÂBLAGE ÉLECTRIQUE
6.1. Schéma du système de câblage
AVERTISSEMENT
• Avant de connecter les fi ls, assurez-vous que l’alimentation est sur OFF (coupée).
• Tous les fi ls doivent être fermement connectés.
• Aucun fi l ne devrait pouvoir toucher la tubulure de réfrigérant, le compresseur ou
les pièces mobiles.
• Un câblage lâche peut amener la surchauffe de la borne ou avoir pour résultat le
fonctionnement défectueux de l'unité. Il y a également un risque d’incendie. Assu-
rez-vous donc que tout le câblage est solidement connecté.
• Connecter les fi ls aux numéros correspondants des bornes.
14AWG
(Interunités)
CÔTÉ UNITÉ INTÉRIEURE
UNITÉ INTÉRIEURE
BORNE
SECTIONNEUR
(Acheté localement)
Ligne électri-
que
Ligne de
service
Ligne de mise
à la terre
UNITÉ EXTÉRIEURE
Connectez-
la à la borne
spécifi ée.
Débrancher le commutateur - acheté localement si requis par le code local. Sélectionnez
un sectionneur de capacité appropriée à la charge.
Vis de terre
Interrupteur de déconnexion
Bloc de jonction de
l’unité intérieure
Unité extérieure
Connectez-la à la
borne spécifi ée.
9318739237_IM.indb 59318739237_IM.indb 5 11/30/2016 9:59:23 AM11/30/2016 9:59:23 AM
