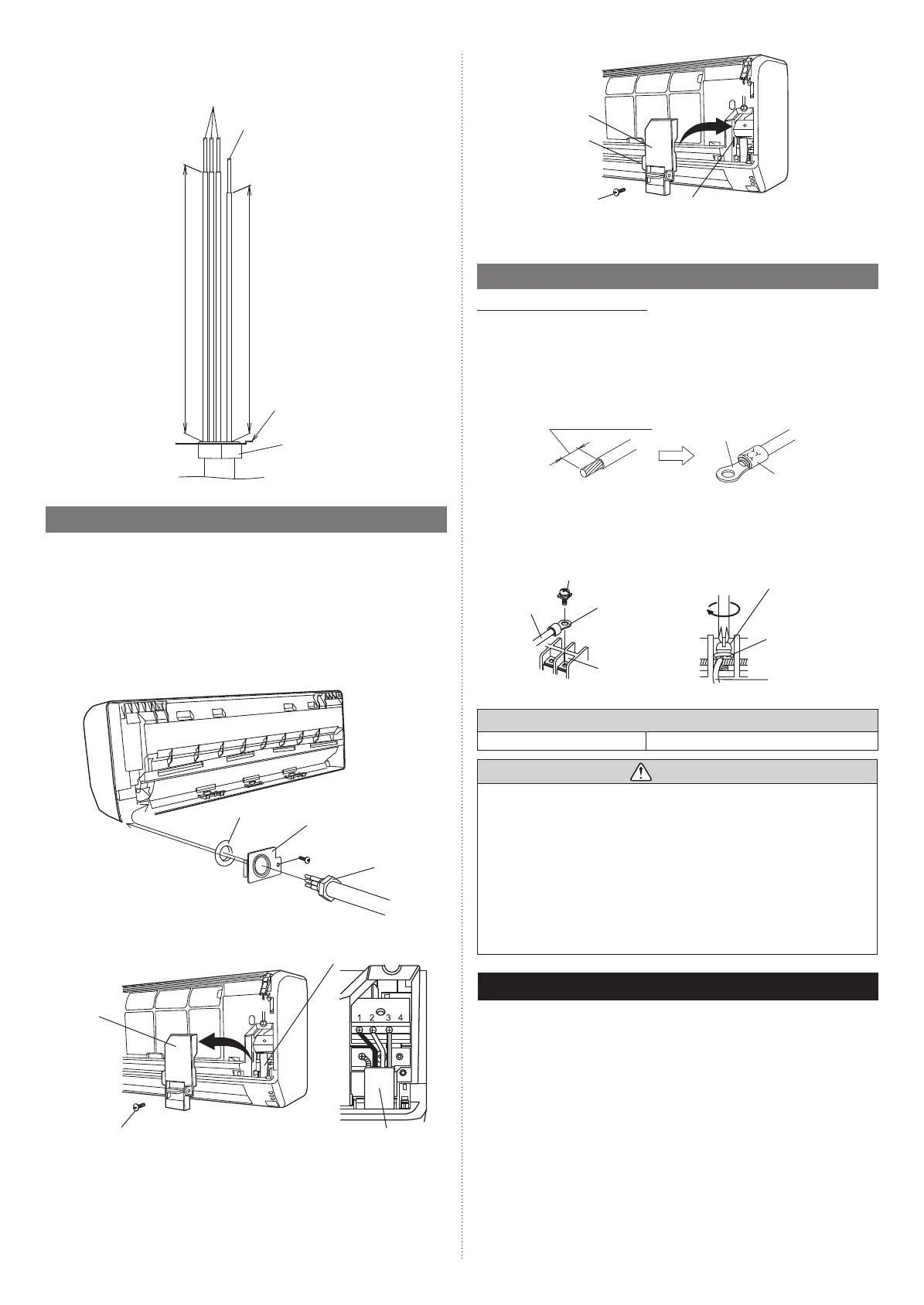

FrA-6
• Pour connecter correctement les fi ls de l’unité intérieure sur la borne, reportez-vous à la
fi gure pour une longueur appropriée.
14AWG
Fil de mise à la terre
6-7/8 po
(175 mm)
7-1/2 po
(190 mm)
Support de conduit
Raccord de conduit
6.2. Comme installer le câble de connexion
1. Retirez les vis, puis retirez le support de conduit.
2. Fixez le câble de connexion au support de conduit à l’aide de l’écrou de blocage.
IMPORTANT : Reportez-vous à la fi gure de l’unité intérieure pour la longueur du fais-
ceau de fi ls de l'unité intérieure.
3. Utilisez les vis pour installer le support de conduit fourni avec l'unité intérieure.
4. Retirez la vis pour retirer le couvercle des fi ls.
5. Raccordez le câble de connexion à la borne.
Reportez-vous au schéma de câblage et « Comment connecter les fi ls aux bornes ».
6. Utilise la vis pour réinstaller le couvercle des fi ls.
contre-écrou
SUPPORT DE
CONDUIT
VIS
RACCORD DE
CONDUIT
Câble de connexion
Vis
Couvercle
des fi ls
Câble de connexion
Couvercle des fi ls
Vis
Trou carré
Insérez la languette dans le trou carré de l’unité intérieure et
fi xez-la avec une vis.
Languette
6.3. Comment connecter le câblage aux bornes
Précautions à prendre lors du câblage
Utilisez toujours un outil spécial, tel qu’un outil à dénuder, pour retirer l’isolant du fi l de
sortie. Aucun outil spécifi que n’est disponible dans le commerce, retirez avec précau-
tions l’isolant avec un couteau, etc.
(1) Utilisez des cosses à anneau avec des manchons isolants, tel que représenté dans
l’illustration ci-dessous, pour les connecter au bloc de jonction.
(2) Fixez solidement les cosses à anneau aux fi ls, à l’aide d’un outil approprié, de manière
à ce que ces derniers ne soient pas lâches.
Bande : 3/8 po (10 mm)
Cosse à anneau
Manchon
(3) En utilisant les fi ls spécifi és, connectez-les solidement, et fi xez-les de manière à ce
que les bornes ne subissent aucune contrainte.
(4) Utilisez le tournevis qui convient pour serrer les vis-bornes. Ne pas utiliser un tournevis
trop petit, autrement, les têtes de vis pourraient s’endommager et il se pourrait qu’elles
ne soient pas correctement serrées.
(5) Ne pas trop serrer les vis-bornes, car cela pourrait les casser.
Vis à rondelle spéciale
Fil
Cosse à anneau
Blocs de jonction
Fil
Vis à rondelle spéciale
Cosse à anneau
(6) Se reporter au tableau ci-dessous pour les couples de serrage des vis-bornes.
Couple de serrage [lbf po (N m)]
Vis M4 11 à 16 (1,2 à 1,8)
ATTENTION
• Fixez le serre-câble fermement en tenant le câble de connexion et assurez-vous que
le collier est fi xé correctement.
Une fi xation insuffi sante du serre-câble peut provoquer un fonctionnement défec-
tueux du panneau ouvert.
• Faîtes correspondre les numéros de bloc de jonction et les couleurs de câble de
connexion avec ceux de l’unité extérieure ou du boîtier de dérivation.
Un mauvais câblage pourrait engendrer la brûlure des pièces électriques.
• Connectez fermement les câbles de connexion au bloc de jonction. Un incendie
pourrait survenir si l’installation n’est pas parfaite.
• Fixez toujours la couverture extérieure du câble de connexion avec le serre-câble.
(Si l'isolateur est écorché, il y a risque de décharge électrique.)
• Connectez toujours le fi l de terre.
• N'utilisez pas la vis de terre de l'unité intérieure pour une connexion autre que celle
de l’unité extérieure spécifi ée.
7. FINITION
(1) Isolation entre les tuyaux.
• Isolez les tuyaux d'aspiration et d'évacuation séparément.
• Pour les tuyauteries arrière, droite et inférieure, superposez l’isolant thermique du
tuyau de raccordement et celui de tuyau de l'unité intérieure et reliez-les à l'aide de
ruban vinylique de manière à ce qu'il n'y ait pas d'espace.
• Pour les tuyauteries gauche et arrière gauche, aboutez l’isolant thermique du tuyau
de raccordement avec celui de tuyau de l’unité intérieure et reliez-les à l’aide de
ruban vinylique de manière à ce qu’il n’y ait pas d’espace.
• Pour les tuyauteries gauche et arrière gauche, enveloppez la zone qui héberge la
section de logement de la tuyauterie arrière avec du ruban tissu.
• Pour les tuyauteries gauche et arrière gauche, reliez le câble de connexion à la
partie supérieure du tuyau à l’aide de ruban vinylique.
• Pour les tuyauteries gauche et arrière gauche, groupez la tuyauterie et le tuyau de
vidange ensemble en les enveloppant avec du ruban tissu au-dessus à l'intérieur
de la plage à laquelle ils se montent dans la section de stockage de la tuyauterie
arrière.
9318739237_IM.indb 69318739237_IM.indb 6 11/30/2016 9:59:23 AM11/30/2016 9:59:23 AM
