FrA-12

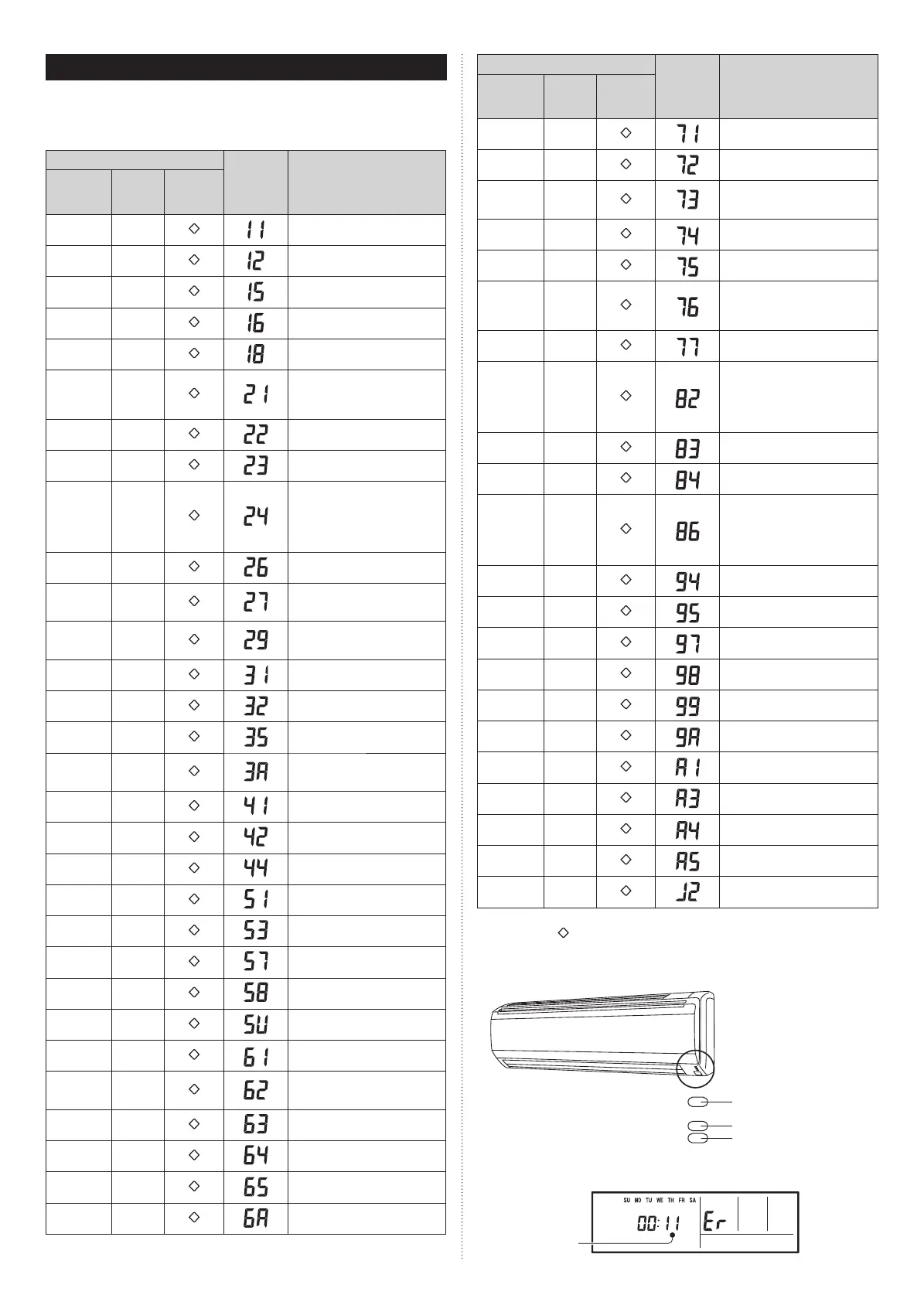

14. CODES D’ERREUR
Si vous utilisez une télécommande sans fi l, le témoin du photodétecteur signalera les codes
d’erreur par des confi gurations clignotantes. Si vous utilisez une télécommande fi laire, les codes
d’erreur s’affi cheront sur son écran. Se reporter aux confi gurations clignotantes et aux codes
d’erreur dans le tableau. Un affi chage d’erreur s'affi che seulement en cours de fonctionnement.
Affichage d’erreur
Code
d’erreur de
la télécom-
mande filaire
Description
Témoin de
FONCTIONNE-
MENT (vert)
Témoin de
MINUTERIE
(orange)
Témoin
ÉCONOMIE
(vert)
(1)
(1)
Erreur de communication série
(1)
(2)
Erreur de communication
de la télécommande filaire
(1)
(5)
Test non terminé
(1)
(6)
Erreur de connexion du PCB de
transmission de l'unité périphérique
(1)
(8)
Erreur de communication externe
(2)
(1)
Erreur de configuration de
l’adresse du numéro de l'unité
ou du circuit de refroidissement
réfrigérant [Multi simultanées]
(2)
(2)
Erreur de capacité de l’unité
intérieure
(2)
(3)
Erreur de combinaison
(2)
(4)
• Erreur de numéro de l'unité
de connexion (unité intérieure
secondaire) [Multi simultanées]
• Erreur de numéro de l'unité de
connexion (unité intérieure ou unité
de branche) [Multi simultanées]
(2)
(6)
Erreur de configuration de
l’adresse de l’unité intérieure
(2)
(7)
Erreur de réglage de l'unité
primaire, de l'unité secondaire
[Multi simultanées]
(2)
(9)
Erreur de numéro d’unité de
connexion dans le système de
télécommande filaire
(3)
(1)
Erreur d'interruption d'alimentation
(3)
(2)
Erreur d'information du modèle de
PCB de l'unité intérieure
(3)
(5)
Erreur de commutation manuel/
auto
(3)
(10)
Erreur du circuit de
communication de l’unité
intérieure (télécommande filaire)
(4)
(1)
Erreur du capteur de température
de la salle
(4)
(2)
Échangeur de chaleur de l’unité intérieure
Erreur du capteur de température moyenne
(4)
(4)
Erreur du capteur de présence
humaine
(5)
(1)
Erreur du moteur du ventilateur
de l’unité intérieure
(5)
(3)
Erreur de la pompe de vidange
(5)
(7)
Erreur de registre
(5)
(8)
Erreur de grille d’admission
(5)
(15)
Erreur de l'unité intérieure
(6)
(1)
Erreur de phase inverse/manquante
et de câblage de l'unité extérieure
(6)
(2)
Erreur d'informations de modèle de
PCB principal de l'unité extérieure
ou erreur de communication
(6)
(3)
Erreur d'inverseur
(6)
(4)
Erreur de filtre actif, erreur de
circuit PFC
(6)
(5)
Erreur du terminal gauche de
déclenchement
(6)
(10)
Erreur de communication des micro-
ordinateurs du PCB d'affichage
Affichage d’erreur
Code
d’erreur de
la télécom-
mande filaire
Description
Témoin de
FONCTIONNE-
MENT (vert)
Témoin de
MINUTERIE
(orange)
Témoin
ÉCONOMIE
(vert)
(7)
(1)
Erreur du capteur de température
de décharge
(7)
(2)
Erreur du capteur de température
du compresseur
(7)
(3)
Erreur du capteur de température
du liquide de l’échangeur de
chaleur de l’unité extérieure
(7)
(4)
Erreur du capteur de température
extérieure
(7)
(5)
Erreur du capteur de température
de gaz d'aspiration
(7)
(6)
•
Erreur du capteur de température
de la vanne à 2 voies
•
Erreur du capteur de température
de la vanne à 3 voies
(7)
(7)
Erreur du capteur de température
de la source de froid
(8)
(2)
• Erreur du capteur de température
d'admission du gaz de l'échangeur
de chaleur de sous-refroidissement
• Erreur du capteur de température
de sortie du gaz de l'échangeur de
chaleur de sous-refroidissement
(8)
(3)
Erreur du capteur de température
du tuyau de liquide
(8)
(4)
Erreur du capteur de courant
(8)
(6)
• Erreur de capteur de pression
de décharge
• Erreur de capteur de pression
d’aspiration
• Erreur de commutateur de haute
pression
(9)
(4)
Détection de déclenchement
(9)
(5)
Erreur de détection de position du rotor
du compresseur (arrêt permanent)
(9)
(7)
Erreur du moteur du ventilateur 1
de l’unité extérieure
(9)
(8)
Erreur du moteur du ventilateur 2
de l’unité extérieure
(9)
(9)
Erreur de la vanne à 4 voies
(9)
(10)
Erreur de bobine (valve de
détente)
(10)
(1)
Erreur de température de
décharge
(10)
(3)
Erreur de température du
compresseur
(10)
(4)
Erreur haute pression
(10)
(5)
Erreur de basse pression
(13)
(2)
Erreur des boîtiers de branche
[Multi flexible]
Mode d’affichage
: 0,5 s ON (MARCHE) / 0,5 s OFF (ARRÊT)
: 0,1 s ON (MARCHE) / 0,1 s OFF (ARRÊT)
( ) : Nombre de clignotements
[Dépannage avec affi chage de l’unité intérieure]
OPERATION (FONCTIONNEMENT)
Témoin FONCTIONNEMENT
(vert)
TIMER (MINUTERIE)
Témoin MINUTERIE (orange)
ECONOMY (ÉCONOMIE)
Témoin ÉCONOMIE (vert)
[Dépannageavec l’affi chage de la télécommande fi laire (option)]
Si une erreur se produit, l’affi chage suivant est indiqué. (« Er » apparaîtra dans l’affi chage
de température ambiante défi ni.)
Code d’erreur
