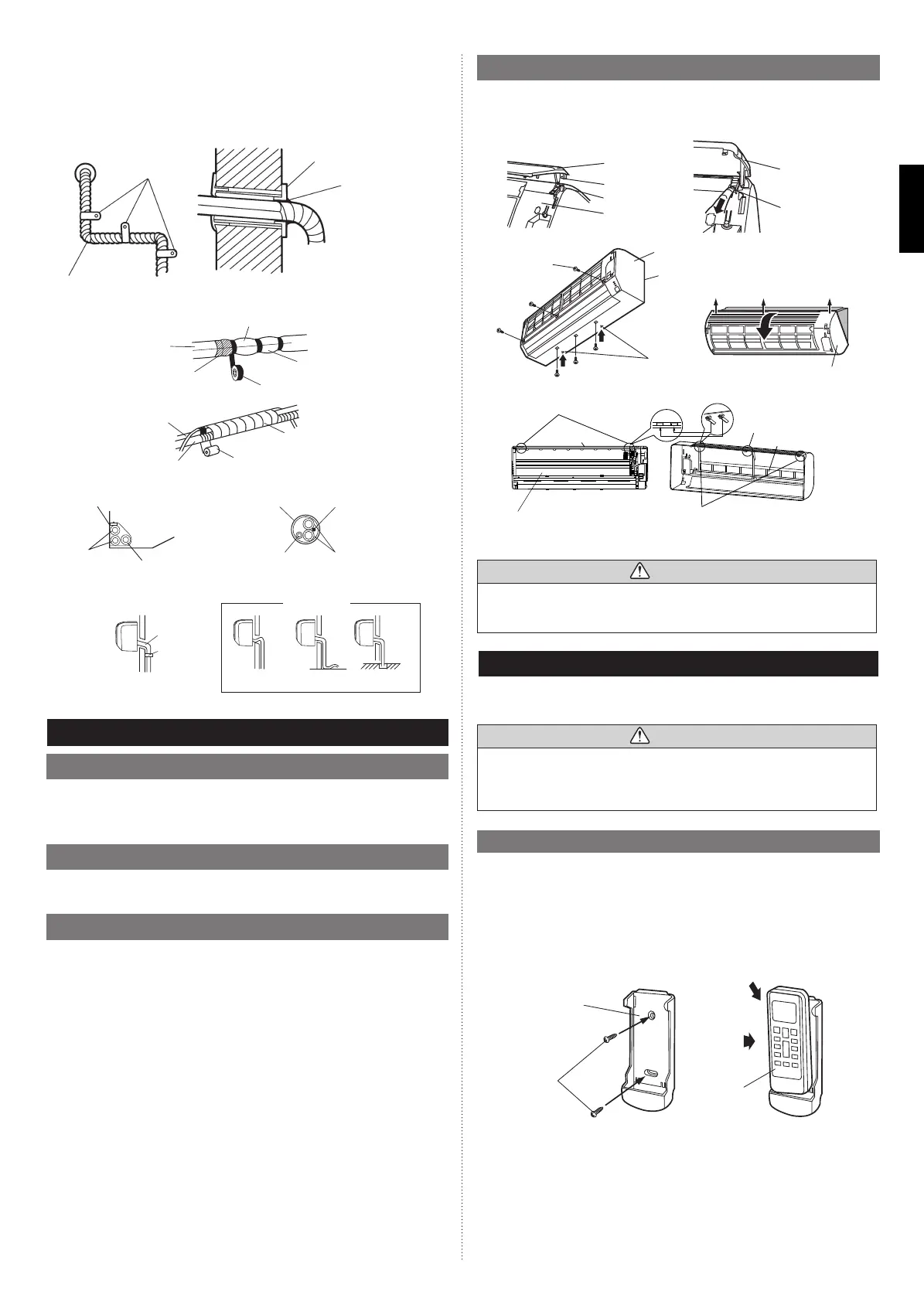

FrA-7
8.4. Installation du panneau avant
(1) Positionnez tout d’abord la partie inférieure du panneau avant, puis insérez les
crochets supérieurs et inférieurs. (3 côtés supérieurs)
(2) Fixez les 6 vis.
(3) Fixez la grille d’admission.
Support du crochet mural
Panneau
avant
Pousser
[▲] marquage
Vis
(6 positions)
Pousser
Panneau avant
Trous du haut (deux côtés)
Trou
supérieur (centre)
Crochet du haut (centre)
Panneau avant
Unité intérieure
Crochets supérieurs
(2 côtés)
Panneau avant
Palier
Arbre d'assemblage
Grille d'admission
Grille d'admission
Bouton
ATTENTION
Installez le panneau avant et la grille d’admission en toute sécurité. Si l'installation est
imparfaite, le panneau avant ou la grille d’admission peuvent tomber et causer des
blessures.
9. INSTALLATION DE LA TÉLÉCOMMANDE
• Vérifi ez si l’unité intérieure reçoit correctement le signal de la télécommande, puis instal-
lez le support de la télécommande.
ATTENTION
Sélectionnez l’emplacement le site de sélection du support de la télécommande en
faisant attention à ce qui suit :
- Éviter les endroits exposés à la lumière directe du soleil.
- Choisissez un endroit qui ne sera pas affecté par la chaleur d’un poêle, etc.
9.1. Installation du support de la télécommande
• Installer la télécommande à une distance maximale de 22 pi (7 m) du récepteur de la
télécommande . Cependant, lors de l’installation de la télécommande, vérifi ez si elle
fonctionne correctement.
• Installez le support de la télécommande sur un mur, pilier, etc. à l’aide de la vis autota-
raudeuse.
Fixation du support de télécommande
Support de la télé-
commande
(1) Installer
(2) Pousser
Télécommande
Vis autota-
raudeuse
(petite)
montage de la télécommande
(2) Fixez temporairement le câble de connexion le long du tuyau de raccordement à l’aide
de ruban vinylique. (Enveloppez à environ 1/3 de la largeur du ruban à partir de la
partie inférieure du tuyau de manière à éviter la pénétration d’eau.)
(3) Fixez le tuyau de raccordement au mur extérieur à l’aide d’une collerette, etc.
(4) Remplissez l’espace entre le trou du tuyau du mur extérieur et le tuyau à l’aide d’un
colmatant de manière à ce que l’eau de pluie et le vent ne puissent pénétrer.
(5) Fixez le tuyau de vidange au mur extérieur, etc.
* Acheté localement
Tuyau
Sellette*
Coiffe murale extérieure*
Mastic scel-
lant*
(En extérieurs)
Mur
Superposez le matériau isolant
Ruban vinylique
Enveloppez avec du
ruban tissu
Ruban tissu
Tuyau de vidange
Câble de connexion
Tuyau
Tuyau de vidange
Vérifi ez les points suivants :
BON
Tuyau de
vidange
Collerette
Soulevé
Onde
Extrémité dans l’eau
Tuyau de vidange
Tuyau de raccordement
Tuyau mural Câble de connexion
Tuyauterie de gauche Pour raccordement à gauche, à l’arrière
Tuyau
Tuyau de raccordement
(isolation thermique)
Tuyau de l’appareil intérieur
(isolation thermique)
INTERDIT
Reliez les tuyaux de manière
à ce qu’il n’y ait pas d’écart.
8.
RETRAIT ET INSTALLATION DU PANNEAU AVANT
8.1. Retrait de la grille d’admission
(1) Ouvrez la grille d’admission.
(2) Tirez le bouton vers le bas.
(3) Soulevez la grille d’admission vers le haut, jusqu’au retrait de l’axe, situé en haut de
la grille d’admission.
8.2. Installation de la grille d’admission
(1) L’axe de fi xation de la grille d’admission est installé sur le panneau.
(2) Posez la grille d’admission.
8.3. Retrait du panneau avant
(1) Retirez la grille d’admission (référez-vous au retrait de la grille d’admission.)
(2) Retirez les 6 vis.
(3)
Le pouce est accroché sur la partie inférieure, comme illustré dans la fi gure et il tire
vers l'avant, poussant la marquage [▲] et les crochets du fond (2 positions) sont
retirés du support de crochet mural.
(4) Tirez le panneau avant vers l’avant en soulevant la surface supérieure. Le panneau
avant se retire.
9318739237_IM.indb 79318739237_IM.indb 7 11/30/2016 9:59:23 AM11/30/2016 9:59:23 AM
