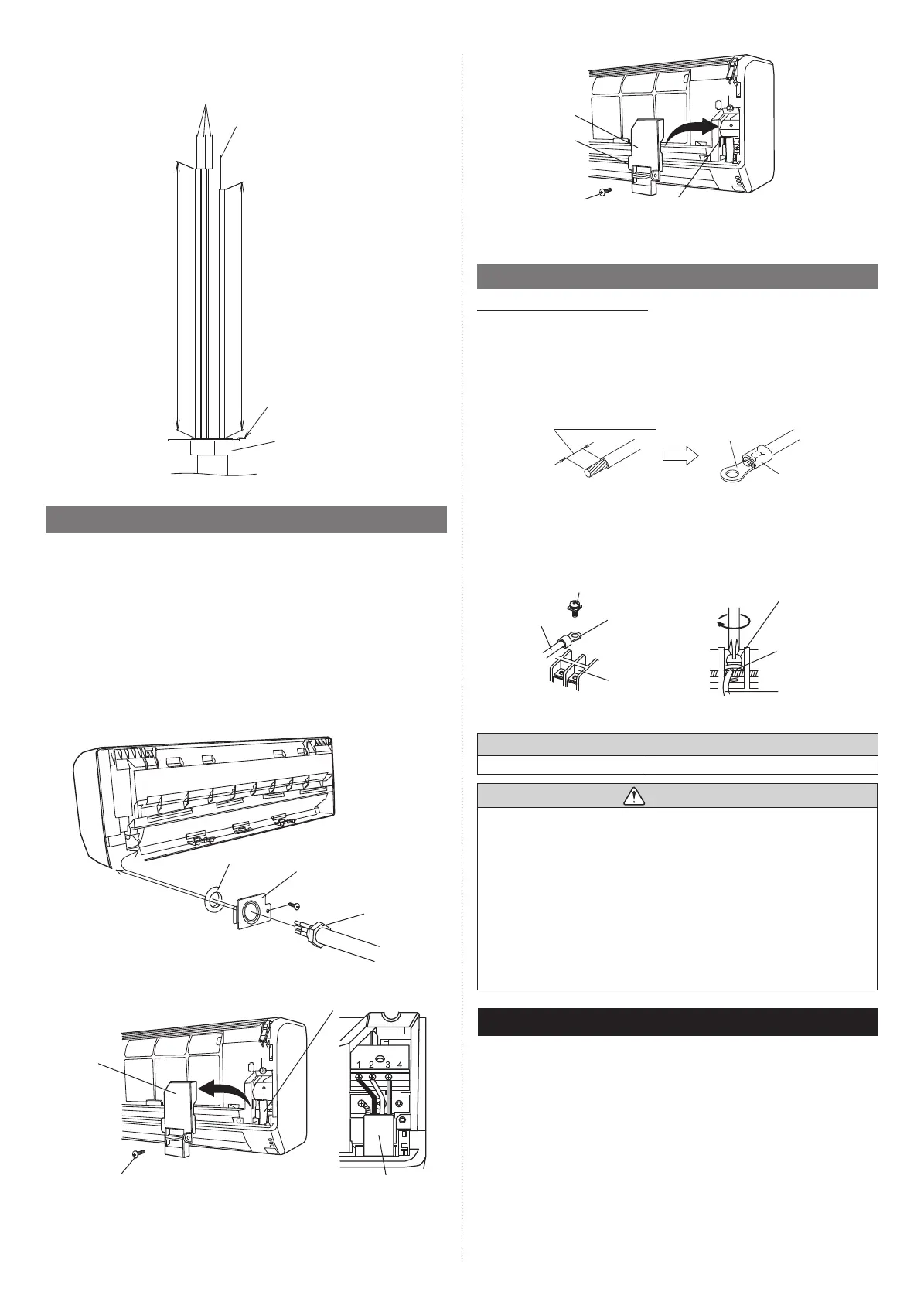

EsA-6
• Para conectar correctamente los cables de la unidad de interior al terminal, refi érase a
la fi gura para obtener la longitud apropiada.
14AWG
Cable a tierra
6-7/8 pulg.
(175 mm)
7-1/2 pulg.
(190 mm)
Sujetador de conducto
Conector de conducto
6.2. Cómo instalar el cable de conexión
1. Remueva los tornillos, luego remueva el sujetador de conducto.
2. Ajuste el cable de corriente de la unidad de interior al sujetador de conducto usando la
contratuerca.
IMPORTANTE: Refi érase a la fi gura donde se muestra la longitud de cable de la
unidad de interior para obtener información sobre la longitud del arnés de cables de la
misma.
3. Use los tornillos para instalar el sujetador de conducto suministrado con la unidad de
interior.
4. Remueva el tornillo y luego remueva la cubierta de la caja de controles.
5. Conectar el cable de conexión a la terminal.
Consulte el diagrama de cableado y "Cómo conectar el cableado a los terminales".
6. Utilice el tornillo para volver a instalar la cubierta del cable.
contratuerca
SOPORTE DE
CONDUCTO
TORNILLO
CONECTOR DE
CONDUCTO
Cable de conexión
Tornillo
Cubierta de
cables
Cable de conexión
Cubierta de
cables
Tornillo
Agujero cuadrado
Inserte la lengüeta dentro del agujero cuadrado de la unidad
de interior y ajústela con un tornillo.
Lengüeta
6.3. Cómo conectar cables a los terminales
Precaución cuando se esté cableando
Cuando se esté pelando el recubrimiento aislante de un cable conductor, use siempre
una herramienta especial tal como un pelacables. Si no hay una herramienta especial
disponible, pele el recubrimiento cuidadosamente con un cuchillo, etc.
(1) Use terminal anillo con mangas aislantes según se muestra en la fi gura a continua-
ción, para conectarlos al bloque de terminales.
(2) Sujete fi rmemente y de forma segura los terminales anillo a los cables, usando una
herramienta apropiada de manera que los cables no se afl ojen.
Pele: 3/8 pulg. (10 mm)
Terminal anillo
Manga
(3) Utilice los cables especifi cados, conéctelos fi rmemente y sujételos de modo que no se
aplique tensión a los terminales.
(4) Utilice un destornillador adecuado para apretar los tornillos del terminal. No utilice un
destornillador demasiado pequeño, si así fuese, se pueden dañar las cabezas del tor-
nillo e impedir que los tornillos se aprieten como es debido.
(5) No apriete en exceso los tornillos del terminal, de lo contrario se podrían romper los
tornillos.
Tornillo con arandela especial
Cable
Terminal anillo
Bloques de
terminales
Cable
Tornillo con arandela especial
Terminal anillo
(6) Vea la tabla a continuación para obtener las fuerzas de torsión para el ajuste de los
tornillos de los terminales.
Par de torsión de apriete [lbf·pulg. (N·m)]
Tornillo M4 11 a 16 (1,2 a 1,8)
PRECAUCIÓN
• Fije la abrazadera de cables fi rmemente, sujetando el cable de conexión, y asegúre-
se de que la abrazadera esté fi ja de manera segura.
Una fi jación incompleta de la abrazadera de cables podría provocar una falla del
panel abierto.
• Coincida los números del bloque de terminales y los colores del cable de conexión
con aquellos de la unidad de exterior o caja distribuidora.
Si los cables se conectan incorrectamente se pueden quemar las piezas eléctricas.
• Conecte los cables de conexión fi rmemente al bloque de terminales. Una conexión
defectuosa podría ocasionar un incendio.
• Sujete siempre la cubierta exterior del cable de conexión con la abrazadera para
cables.
(Si el aislante está rasgado, se puede producir una descarga eléctrica.)
• Conecte siempre el cable a tierra.
• No utilice el tornillo de conexión a tierra de la unidad de interior para la conexión, a
menos que sea para la unidad de exterior especifi cada.
7. TERMINADO
(1) Aísle entre los tubos.
• Aísle los tubos de succión y de descarga por separado.
• Para la tubería trasera, derecha e inferior, superponga el aislamiento térmico del
tubo de conexión y el aislamiento térmico del tubo de la unidad de interior, y únalos
con cinta de vinilo de modo que no haya espacio.
• Para la tubería izquierda y trasera izquierda, empalme a tope el aislamiento térmico
del tubo de conexión y el aislamiento térmico del tubo de la unidad de interior, y
únalos con cinta de vinilo de modo que no haya espacio.
• Para la tubería izquierda y trasera izquierda, envuelva el área que acomode la
sección de alojamiento de la tubería posterior con cinta de tela.
• Para la tubería izquierda y trasera izquierda, una el cable de conexión a la parte
superior del tubo con cinta de vinilo.
• Para la tubería izquierda y trasera izquierda, junte la tubería y la manguera de
drenaje, envolviéndolas con cinta de tela sobre el rango dentro del cual se adaptan
a la sección de alojamiento de la tubería posterior.
9318739237_IM.indb 69318739237_IM.indb 6 11/30/2016 9:59:25 AM11/30/2016 9:59:25 AM
