FrA-9

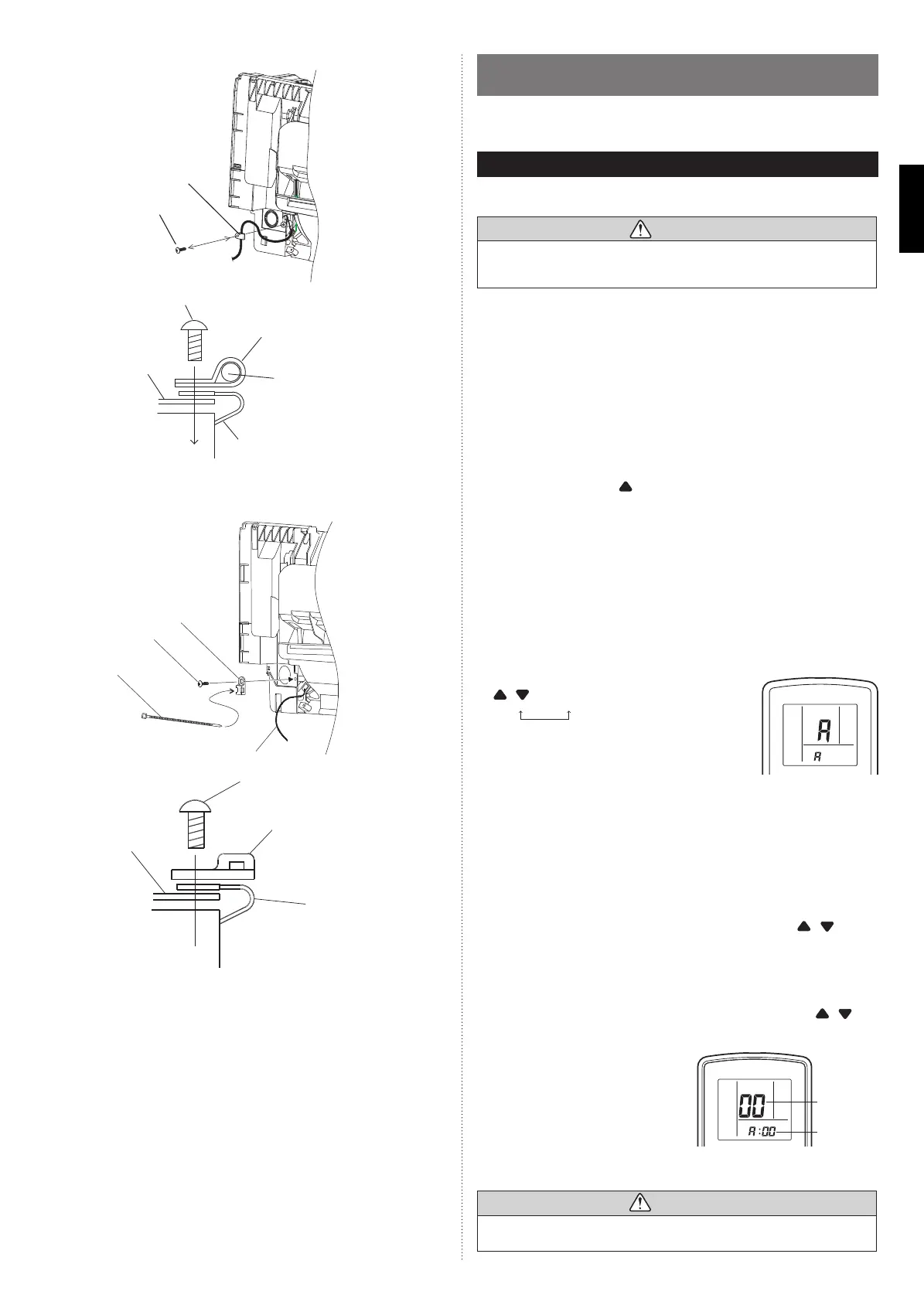

(4) Utilisez le serre-câble et la vis pour fi xer le câble de la télécommande fi laire.
vis
serre-câble
câble de la télécom-
mande fi laire
fi l d'origine de l’unité de commande
support de conduit
serre-câble
vis
(5) Fixer le collier d'attache de câble avec la vis et lier le fi l du kit externe avec l'attache de
câble.
fi l de connexion externe
support de conduit
vis
serre-câble
fi l d'origine du boîtier
de commande
fi l de connexion externe
serre-câble
vis
attache de câble
10.6. Retrait du panneau avant, du couvercle du boîtier de
commande et du présentoir
Installez le panneau avant, le couvercle du boîtier de commande et le présentoir dans
le sens inverse des procédures mentionnées dans la section 10.4. Retrait du panneau
avant, du couvercle du boîtier de commande et du présentoir
11.
RÉGLAGE DES FONCTIONS
Après la mise sous tension, procédez au réglage des fonctions en fonction des conditions
d’installation à l’aide de la télécommande.
ATTENTION
• Assurez-vous que le travail de câblage de l’unité extérieure ou le boîtier de
dérivation est fi ni.
• Confi rmez que le couvercle de la gaine électrique sur l’unité extérieure est en place.
• Cette procédure permet de changer les réglages des fonctions utilisées pour commander
l’unité intérieure en fonction des conditions d’installation. Des réglages incorrects
peuvent entraîner un fonctionnement défectueux de l'unité intérieure.
• Après la mise sous tension, procédez au réglage des fonctions en fonction des
conditions d’installation à l’aide de la télécommande.
• Les réglages peuvent être sélectionnés entre les deux suivants :
numéro de fonction ou valeur de réglage.
• Les réglages ne changeront pas si les numéros ou les valeurs d’ajustement que vous
choisissez ne sont pas valides.
• Reportez-vous au manuel d'installation fourni avec le contrôleur à distance lorsque la
télécommande fi laire (option) est utilisée.
Saisie du mode de réglage des fonctions
Tout en appuyant sur le bouton « FAN » (VENTILATEUR) et « SET TEMP »
(RÉGLAGE TEMPÉRATURE). (
) simultanément, appuyez sur le bouton « RESET »
(RÉINITIALISATION) pour entre dans le mode de réglage des fonctions.
ÉTAPE 1
Sélection du code personnalisé de la télécommande
Suivez les étapes suivantes pour sélectionner le code personnalisé de la télécommande.
(Notez que le climatiseur ne peut pas recevoir un signal si le climatiseur n'a pas été réglé
pour le code personnalisé correspondant.)
Les codes personnalisés qui sont défi nis dans le cadre de ce processus ne s'appliquent
qu'aux signaux dans le réglage des fonctions. Pour plus de détails sur la manière de
défi nir les codes personnalisés à travers le processus normal, reportez-vous à code per-
sonnalisé de la télécommande.
1
Appuyez sur « SET TEMP » (RÉGLAGE TEMPÉRATURE).
(
) ( ) le bouton pour modifi er le code personnalisé
entre
A↔B↔C↔D
. Veillez à sélectionner le code
correspondant au code personnalisé affi ché sur le
climatiseur (initialement réglé sur A) (si le code personna-
lisé n'a pas besoin d'être sélectionné, appuyez sur le
bouton « MODE » et passez à l'étape 2.)
2
Appuyez sur le bouton « TIMER MODE » (MODE MINU-
TERIE) et vérifi ez que l'unité intérieure peut recevoir des signaux au code personnalisé
affi ché.
3
Appuyez sur le bouton « MODE » pour accepter le code personnalisé, et passez à
l'étape 2.
ÉTAPE 2
Sélection du numéro de fonction et de la valeur de réglage
1
Appuyez le « SET TEMP » (RÉGLAGE TEMPÉRATURE) boutons ( ) ( ) pour sé-
lectionner le numéro de fonction.
(Appuyez sur le bouton « MODE » pour basculer entre la gauche et la droite des chiffres.)
2
Appuyez sur le bouton « FAN » (VENTILATEUR) pour continuer le réglage de la valeur.
(Pressez à nouveau le bouton « FAN » (VENTILATEUR) pour retourner à la sélection
du numéro de fonction.)
3
Appuyez sur les boutons « SET TEMP » (RÉGLAGE TEMPÉRATURE) (
) ( ) pour
sélectionner la valeur de réglage.
(Appuyez sur le bouton « MODE » pour basculer entre la gauche et la droite des chiffres.)
4
Appuyez sur le bouton « TIMER MODE »
(MODE MINUTERIE), et le bouton « START/
STOP » (MARCHE/ARRÊT), dans l'ordre
indiqué pour confi rmer les réglages.
5
Appuyez sur le bouton « RESET » (RÉI-
NITIALISATION) pour annuler le mode de
réglage des fonctions.
6
Après avoir fi ni le réglage des fonctions, assurez-vous de couper et de restaurer le
courant à nouveau.
ATTENTION
Après avoir coupé le courant, attendez au moins 30 secondes avant de le remettre en route.
Le réglage des fonctions ne devient actif que si l’alimentation est éteinte puis remise en route.
Numéro
de fonc-
tion
Valeur
d’ajustement
9318739237_IM.indb 99318739237_IM.indb 9 11/30/2016 9:59:23 AM11/30/2016 9:59:23 AM
