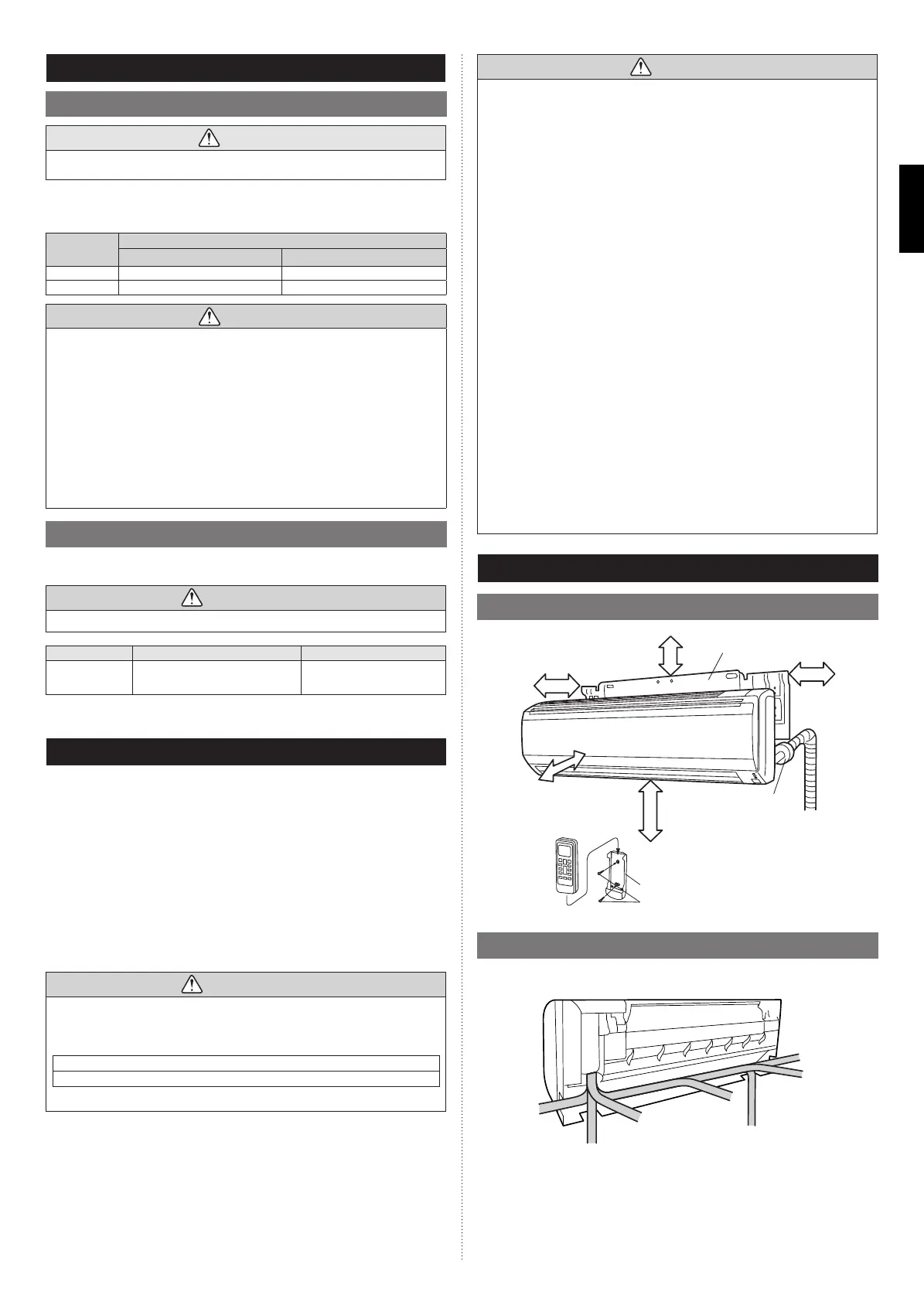

3. SPÉCIFICATIONS GÉNÉRALES
3.1. Type de tuyau en cuivre et matériel d’isolation
ATTENTION
Consultez le manuel d’installation de l’unité extérieure pour obtenir une description de
la longueur et de la différence de hauteur autorisées des tuyauteries.
Sélection des tailles de tuyau
Les diamètres des tuyaux de raccordement selon la capacité de l’unité intérieure.
Consultez la table suivante pour trouver les bons diamètres des tuyaux de raccordement
entre l’unité intérieure et l’unité extérieure.
MODÈLE
Diamètre
Tuyau de liquide Tuyau de gaz
Types 18, 24 1/4 po (6,35 mm) 1/2 po (12,70 mm)
Types 30, 36 3/8 po (9,52 mm) 5/8 po (15,88 mm)
ATTENTION
Installez une isolation thermique autour des tuyaux de gaz et des tuyaux de liquide.
Dans le cas contraire, cela pourrait engendrer des fuites.
Utilisez un isolant thermique avec une résistance à la chaleur supérieure à 248 °F
(120 °C). Modèle à inversion de cycle uniquement.
En outre, si le taux hygrométrique des tuyauteries à l’emplacement d’installation
du produit réfrigérant est supposé dépasser 70 %, installez un isolant thermique
autour de la tuyauterie du produit réfrigérant. Si le taux hygrométrique prévu est de
70 à 80 %, utiliser une isolation thermique d’une épaisseur de 9/16 po (15 mm) ou
plus épaisse ; si le taux hygrométrique prévu dépasse 80 %, utilisez une isolation
thermique d’une épaisseur de 13/16 po (20 mm).
Si l’isolant thermique utilisé n’est pas aussi épais qu’indiqué, il est possible que de
la condensation se forme à la surface de l’isolant. Utilisez également une isolation
thermique avec une conductibilité thermique de 0,045 W/(m•K) ou moins (à [68 °F
(20 °C)]).
3.2. Spécifi cations électriques
L’unité intérieure est alimentée par l’unité extérieure. N’alimentez pas l’unité intérieure à
partir d’une source d’alimentation distincte.
AVERTISSEMENT
Consultez les codes locaux pour le type de câble autorisé.
Câble Taille du câble Remarques
Câble de
connexion
14AWG
3 câbles + terre,
1 ø 208/230 V
Longueur de câble max. : Limite de chute de tension inférieure à 2 %. Augmentez la jauge
du câble si la chute de tension est supérieure ou égale à 2 %.
4.
SÉLECTION DE L’EMPLACEMENT D’INSTALLATION
Décidez de la position d’assemblage avec le client de la manière suivante :
(1) Installez le niveau de l’unité intérieure sur un mur résistant, n’étant pas sujet aux
vibrations.
(2) Les ports d’entrée et de sortie ne doivent pas être obstrués : l’air doit pouvoir circuler
dans toute la salle.
(3) Installez l’unité sur un circuit de dérivation électrique spécialisé.
(4) N’installez jamais l’unité dans un endroit où il sera exposé à la lumière directe du
soleil.
(5) Installez l’unité dans un endroit où le raccordement à l’unité extérieure sera facile.
(6) Installez l’unité dans un endroit où le tuyau d’évacuation pourra être facilement installé.
(7) Prenez l’entretien courant, etc. en considération et pourvoyez aux espaces représentés
dans [5.1. Dimensions de l’installation]. Installez également l’unité de manière à ce
que le fi ltre puisse être retiré.
Un emplacement d’installation initial approprié est important, car il est diffi cile de déplacer
l’unité une fois en place.
AVERTISSEMENT
Installez le climatiseur à un emplacement capable de supporter une charge d’au moins
3 fois le poids de l’unité principale, et qui n’amplifi era pas le son ou les vibrations. Si
l’emplacement pour l’installation n’est pas assez solide, l’unité intérieure pourrait tomber
et provoquer des blessures.
Poids minimum supporté (poids de l’unité x 3*)
93 lb (42 kg)
*Conformément aux normes UL.
ATTENTION
Ne pas installer l’unité dans les zones suivantes :
• Endroits à forte salinité, tel que le bord de la mer. Cela détériorera les pièces
métalliques, engendrant une panne des pièces ou des fuites d’eau au niveau de l’unité.
• Un endroit où se trouve de l’huile minérale ou contenant de nombreuses
éclaboussures d’huile ou de vapeur, tel qu’une cuisine.
Cela détériorera les pièces en plastique, engendrant une panne des pièces et des
fuites d’eau au niveau de l’unité.
• Un endroit générant des substances nocives à l’équipement, telles que du gaz
sulfurique, du chlore, des gaz acides ou alcalins.
Ceci engendrera la corrosion des tuyaux en cuivre et des joints brasés, ce qui peut
provoquer la fuite du liquide réfrigérant.
• Un endroit qui pourrait provoquer des fuites de gaz combustible, qui contient des
fi bres de carbone en suspension ou de la poussière infl ammable, ou des produits
infl ammables volatils tels que des diluants pour peinture ou de l’essence.
Toute fuite et décantation de gaz autour de l’unité pourrait engendrer un incendie.
• Un endroit où des animaux peuvent uriner sur l’unité ou où il y a un risque de
génération d’ammoniaque.
• N'utilisez pas l'unité à des fins spéciales, telles que l'entreposage des aliments,
l'élevage des animaux, la culture des plantes ou la préservation des dispositifs de
précision ou des objets d'art.
Ceci pourrait dégrader la qualité des objets conservés ou stockés.
• Ne pas installer l’unité dans un endroit où il y a un avertissement de fuite de gaz
combustible.
• Ne pas installer l’unité à proximité d’une source de chaleur, de vapeur ou de gaz
infl ammable.
• Installer l'unité où la vidange ne cause pas de diffi culté.
• Installez l'unité intérieure, l'unité extérieure, le boîtier de dérivation, le câble
d'alimentation électrique, le câble de transmission et le câble de la télécommande à
moins de 40 po (1 m)d'une télévision ou d'un poste récepteur de radio. Ceci dans le
but d’éviter toute interférence de réception de la TV ou de bruit radioélectrique. (Même
s’ils sont installés à plus de 40 po (1 m), vous devriez encore recevoir du bruit sous
certaines conditions de signal.)
• Dans le cas où des enfants de moins de 10 ans approcheraient l’unité, prenez des
mesures préventives pour qu’ils ne puissent pas atteindre l’unité.
• Installer l'unité intérieure sur le mur où la hauteur à partir des sols est de plus de 70 po
(1,8 m).
5. TRAVAIL D’INSTALLATION
5.1. Dimensions de l’installation
Télécom-
mande
Support de la télécommande
Vis autotaraudeuse (petite)
(Coiffe murale)
59-1/16 po (1,5 m) ou plus
3-1/8 po (80 mm) ou plus
3-1/8 po (80 mm) ou plus
Support du crochet mural
4-3/4 po
(120 mm)
ou plus
70 po (1,8 m) ou plus
*
*
*
* Espace depuis le support du crochet mural.
5.2. Direction de la canalisation de l’appareil intérieur
La tuyauterie peut se connecter dans les 7 directions représentées dans la fi gure suivante.
Lorsque la tuyauterie est raccordée dans les directions
2
,
3
,
4
or
5
, coupez la gorge
de la tuyauterie sur le côté du panneau avant à l’aide d’une scie à métaux.
1
Sortie
arrière
2
Sortie
droite
3
Sortie inférieure
4
Sortie inférieure
gauche
5
Sortie
gauche
(Arrière)
6
Sortie
centrale
7
Sortie arrière
gauche
