EsA-7

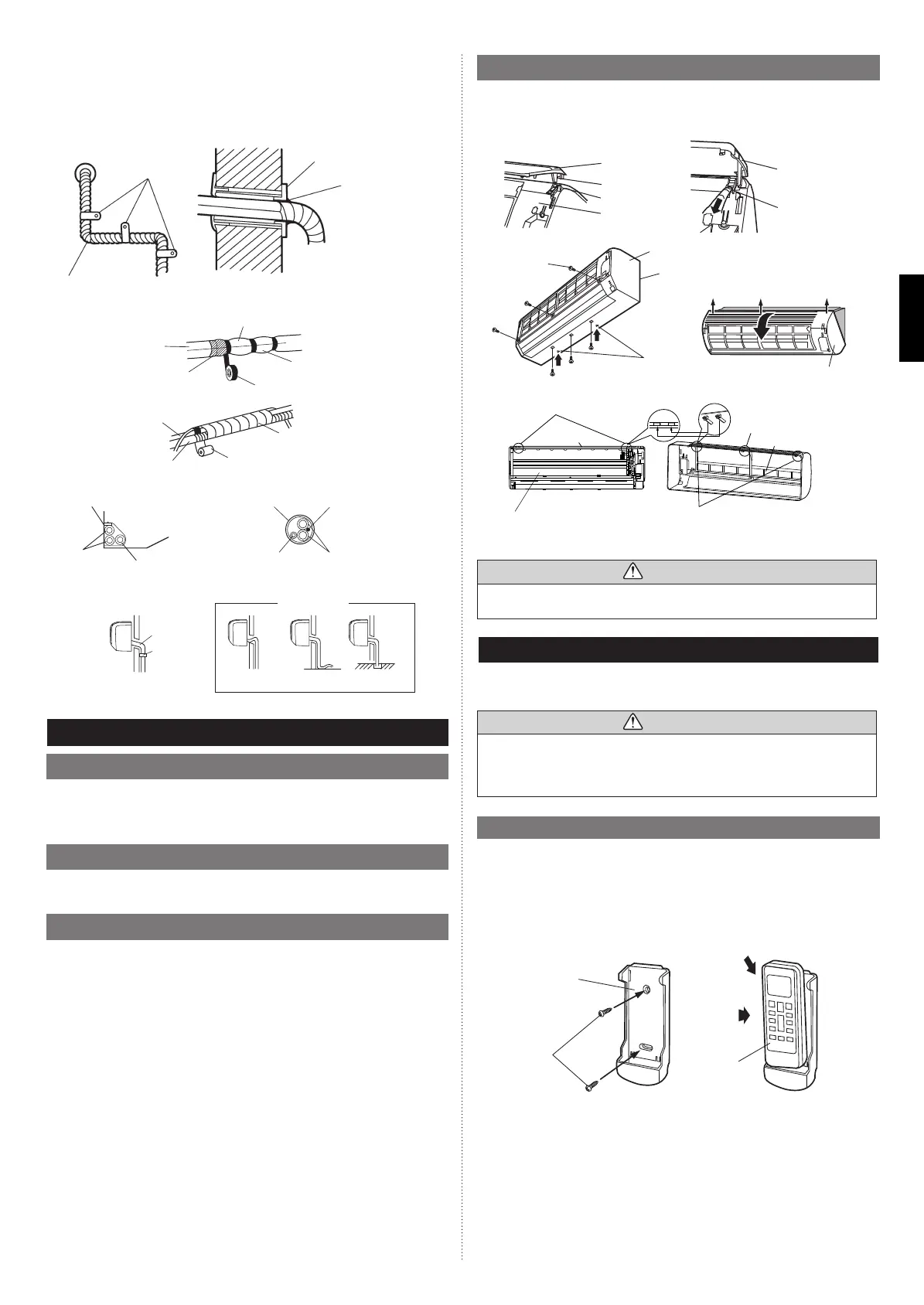

8.4. Instalación del panel frontal
(1) Primeramente, acomode la parte inferior del panel delantero e inserte los ganchos
superiores e inferiores. (3 lados superiores)
(2) Fije los 6 tornillos.
(3) Fije la rejilla de entrada.
Ménsula de
pared para
enganchar
Panel frontal
Empuje
[Marca
▲
]
Tornillos
(6 posiciones)
Empuje
Panel frontal
Agujeros superiores (dos lados)
Agujero
superior (centro)
Ganchos superior (centro)
Panel frontal
Unidad de interior
Ganchos superiores
Gancho superior (centro)
Panel frontal
Rodamiento
Eje de montaje
Rejilla de entrada
Rejilla de entrada
Perilla
PRECAUCIÓN
Instale fi rmemente el Panel delantero y la rejilla de entrada. Si la instalación es imper-
fecta, el panel frontal o rejilla de entrada puede caerse y causar lesiones.
9. INSTALACIÓN DEL CONTROL REMOTO
• Compruebe que la unidad de interior reciba correctamente la señal del control remoto,
luego instale el soporte del control remoto.
PRECAUCIÓN
Seleccione el lugar de selección del soporte del control remoto prestando especial
atención a lo siguiente:
- Evite lugares expuestos a la luz solar directa.
- Seleccione un lugar que no estará afectado por el calor de una estufa, etc.
9.1. instalación de soporte del control remoto
• Instale el control remoto a una distancia máxima de 22 ft (7 m) con respecto al receptor
de señal del control remoto. Sin embargo, al instalar el control remoto, compruebe que
esté funcionando correctamente.
• Instalar el soporte del control remoto a una pared, pilar, etc. con el tornillo de rosca.
Fijación de soporte del control remoto
Soporte del control
remoto
(1) Presentar
(2) Empujar
Control
remoto
Tornillo
de rosca
cortante
(pequeño)
Montaje del control remoto
(2) Sujete temporalmente el cable de conexión, junto con el tubo de conexión, con cinta
de vinilo. (Envuelva a aproximadamente 1/3 de la anchura de la cinta de la parte
inferior del tubo, de modo que no entre agua.)
(3) Asegure el tubo de conexión a la pared exterior con una montura, etc.
(4) Llene el espacio entre el agujero para tubería de la pared externa y la tubería con
sellador, de manera que no puedan ingresar ni agua de lluvia ni viento.
(5) Asegure la manguera de drenaje a la pared externa, etc.
*Adquiridos localmente
Tubería
Montura*
Tapa de pared exterior*
Masilla sella-
dora*
(Exteriores)
Pared
Superponga el aislamiento
Cinta de vinilo
Envuelva con cinta de tela
Cinta de tela
Manguera de drenaje
Cable de conexión
Tubería
Manguera de
drenaje
Compruebe lo siguiente:
BUENO
Manguera
de drenaje
Montura
Levantada
Onda
Extremo en el agua
Manguera de
drenaje
Tubería de
conexión
Tubería de pared Cable de conexión
Tubería izquierda Para conexión desde la parte posterior izquierda
Tubería
Tubería de conexión
(aislamiento térmico)
Tubo de la unidad interior
(aislamiento térmico)
PROHIBIDO
Doble los tubos juntos para
que no quede espacio.
8.
REMOCIÓN E INSTALACIÓN DEL PANEL DELANTERO
8.1. Retiro de la rejilla de entrada
(1) Abra la rejilla de entrada.
(2) Jale la perilla hacia abajo.
(3) Levante la rejilla de entrada hacia arriba, hasta que se remueva el eje ubicado en la
parte superior de la rejilla de entrada.
8.2. Instalación de la rejilla de entrada
(1) El eje de fi jado de la rejilla de entrada es instalado en el Panel.
(2) Fije la rejilla de entrada.
8.3. Extracción del panel frontal
(1) Retire la rejilla de entrada (Revise la remoción de la rejilla de entrada.)
(2) Quite los 6 tornillos.
(3)
El pulgar se cuelga en la parte inferior como se muestra en la fi gura, y tira a la parte
delantera, empujando la [▲] marca , y ganchos inferiores (2 posiciones) se retira
del soporte del gancho de la pared.
(4) El panel frontal se jala hacia la parte frontal, levantando la superfi cie superior y se
remueve el panel frontal.
9318739237_IM.indb 79318739237_IM.indb 7 11/30/2016 9:59:25 AM11/30/2016 9:59:25 AM
