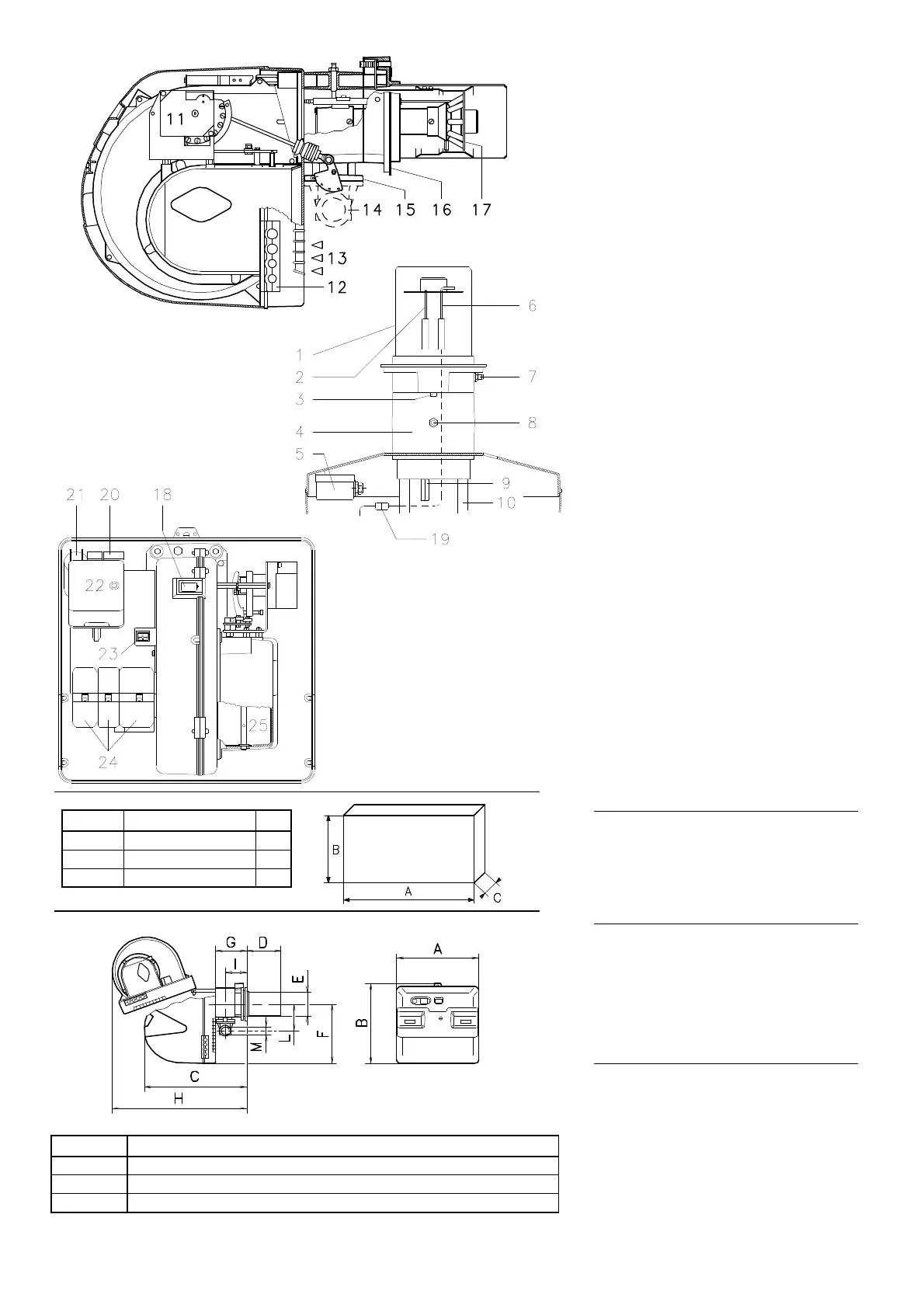

DESCRIPCIÓN DEL QUEMADOR (A)
1 Cabezal de combustión
2 Electrodo de encendido
3 Tornillo regulación cabezal de combustión
4 Manguito unión grupo ventilador-cabezal de
combustión
5 Presostato de aire (tipo diferencial)
6 Sonda de ionización
7 Toma de presión de aire
8 Toma de presión de gas y tornillo fijación
cabezal
9 Tornillo fijación del ventilador al soporte que-
mador
10 Guías para abertura del quemador e inspec-
ción del cabezal de combustión
11 Servomotor, para el control de la válvula de
mariposa del gas y, mediante una leva de
perfil variable, el registro del aire.
Cuando el quemador está parado, el registro
del aire está completamente cerrado para
reducir al mínimo la dispersión térmica de la
caldera debido al tipo del conducto de
humos que toma aire de la boca de aspira-
ción del ventilador.
12 Placa con 4 orificios insinuados, para el paso
de cables eléctricos
13 Entrada aire del ventilador
14 Conducto entrada gas
15 Válvula mariposa gas
16 Brida para fijación a la caldera
17 Disco estabilizador de llama
18 Visor llama
19 Conector cable sonda de ionización
20 Contactor motor y relé térmico con botón de
rearme (RS 38 trifásico - RS 50)
21 Condensador motor (RS 28 - RS 38 monofá-
sico)
22 Caja de control con piloto luminoso de blo-
queo y pulsador de desbloqueo
23 Dos interruptores:
- uno de “marcha-paro”
- uno para “1.
a
llama - 2.
a
llama
24 Conectores para la conexión eléctrica
25 Registro de aire
Hay dos posibilidades de bloqueo del quema-
dor:
• Bloqueo caja de control: La iluminación del
pulsador (led rojo) de la caja 22)(A) indica
que el quemador está bloqueado.
Para desbloquear, oprimir el pulsador durante
un tiempo comprendido entre 1 y 3 segundos.
• Bloqueo motor (RS 38 trifásico - RS 50):
Para desbloquear, oprimir el pulsador del relé
térmico 20)(A).
EMBALAJE - PESO (B) - medidas aproxima-
das
• Los quemadores se expiden en embalaje de
cartón, cuyas dimensiones se especifican en
la tabla (B).
• El peso del quemador completo con embalaje
se indica en la tabla (B).
DIMENSIONES MÁXIMAS (C) - medidas apro-
ximadas
Las dimensiones máximas del quemador se
indican en (C).
Tener en cuenta que para inspeccionar el cabe-
zal de combustión, el quemador debe despla-
zarse hacia atrás y girarse hacia arriba.
La longitud máxima del quemador abierto, sin
envolvente, está indicada por la cota H.
FORMA DE SUMINISTRO
1 - Brida conexión rampa de gas
1 - Junta brida
4 - Tornillos M8 x 25 fijación brida
1 - Junta aislante
4 - Tornillos M8 x 25 para fijar la brida del que-
mador a la caldera
5 - Pasacables conexionado eléctrico
(RS 28 - RS 38 monofásico)
6 - Pasacables conexionado eléctrico
(RS 38 trifásico
- RS 50)
1 - Instrucciones
1 - Lista de recambios
(A)
mm A B C kg
RS 28 1010 625 495 38
RS 38 1010 625 495 40
RS 50 1010 625 495 41
(B)
(1) Tubo llama: Normal - Alargado
mm A B C D
(1)
E F G H I L M
RS 28 476 474 580 216 - 351 140 352 164 810 108 168 1”1/2
RS 38 476 474 580 216 - 351 140 352 164 810 108 168 1”1/2
RS 50 476 474 580 216 - 351 152 352 164 810 108 168 1”1/2
(C)
