LÍNEA ALIMENTACIÓN DE GAS
• La rampa de gas va acoplada a la conexión de
gas 1)(A), mediante la brida 2), la junta 3) y los
tornillos 4, que se suministran con el quema-
dor.
• La rampa puede llegar por la derecha o por la
izquierda, según convenga. Ver Fig. (A).
• Las electroválvulas 8)-9)(B) del gas deben
estar lo más cerca posible del quemador, para
asegurar la llegada del gas al cabezal de com-
bustión en el tiempo de seguridad de 3 segun-
dos.
• Asegurarse de que el campo de tarado del
regulador de presión (color del muelle) abar-
que la presión de gas que necesita el quema-
dor.

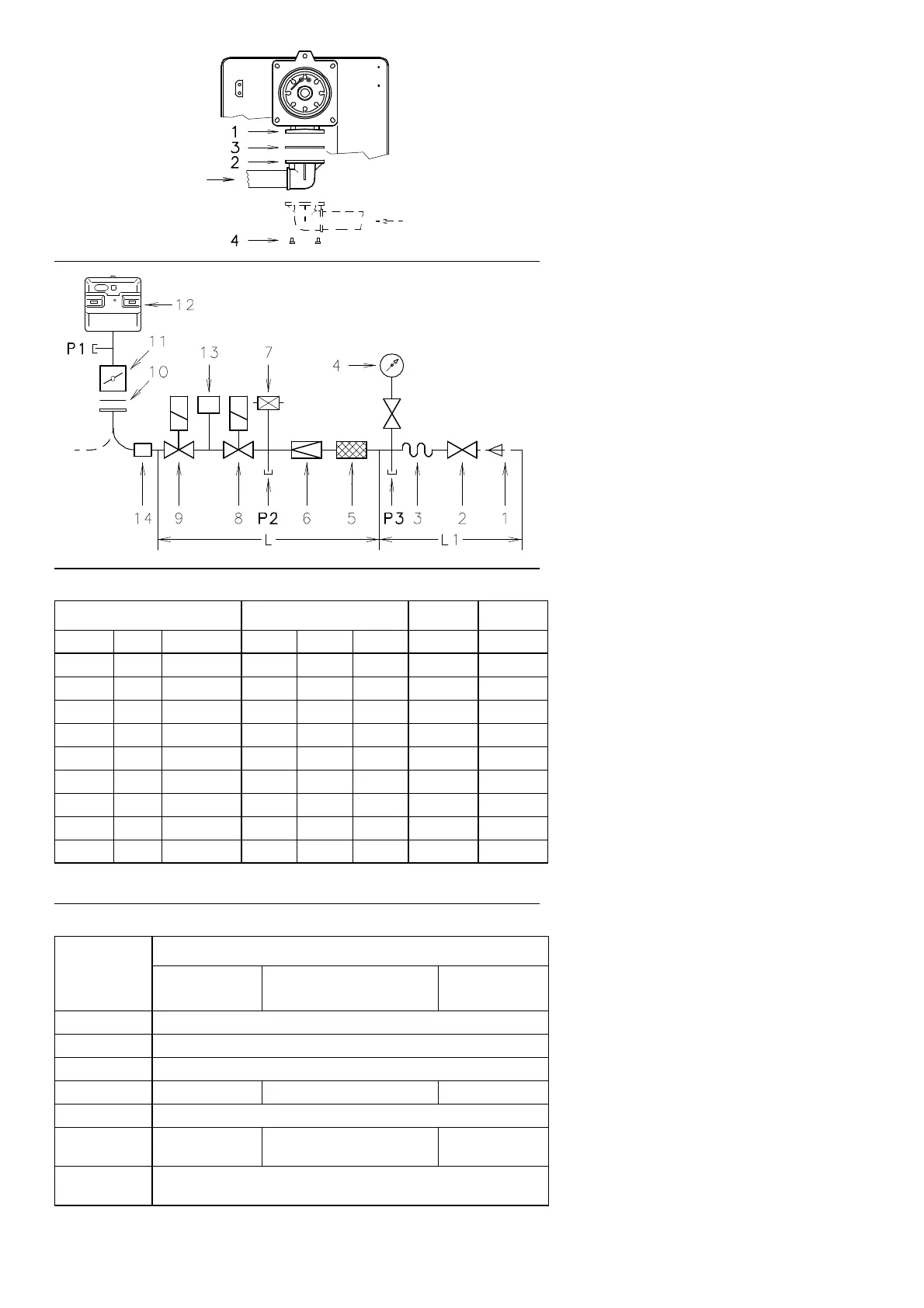

RAMPA DE GAS (B)
Está homologada según la norma EN 676 y se
suministra por separado, con el número de refe-
rencia que se indica en la tabla (C).
LEYENDA (B)
1 - Conducto llegada gas
2 - Válvula manual
3 - Junta antivibratoria
4 - Manómetro con válvula de pulsador
5 - Filtro
6 - Regulador de presión (vertical)
7 - Presostato gas de mínima
8 - Electroválvula seguridad VS (vertical)
9 - Electroválvula regulación VR (vertical)
Tiene dos regulaciones:
• caudal de encendido (abertura rápida)
• caudal máximo (abertura lenta)
10 - Junta y brida, suministradas con el quema-
dor
11 - Registro mariposa de gas
12 - Quemador
13 - Dispositivo para el control de estanqueidad
de las electroválvulas 8)-9). Según la
norma EN 676, el control de estanqueidad
es obligatorio para quemadores con poten-
cia máxima superior a 1200 kW.
14 - Adaptador rampa de gas-quemador
P1 - Presión en el cabezal de combustión
P2 - Presión a la salida del regulador
P3 - Presión antes del filtro
L - Rampa de gas suministrada por separado,
con el Nº de Ref. que se indica en la tabla
(C).
L1 - A cargo del instalador
LEYENDA TABLA (C)
C.T.= Dispositivo de control de estanqueidad
válvulas gas 8) - 9):
- = Rampa sin dispositivo de control de
estanqueidad; dispositivo que se
puede pedir por separado, véase
columna 13, y ser montado sucesiva-
mente.
♦= Rampa con dispositivo de control de
estanqueidad VPS montado.
13 = Dispositivo de control de estanqueidad
válvula VPS.
Se suministra aparte de la rampa de gas,
sobre demanda.
14 = Adaptador rampa-quemador.
Se suministra aparte de la rampa de gas,
sobre demanda.
Nota
Para la regulación de la rampa de gas, ver las
instrucciones que acompañan a la misma.
(A)
(B)
(C)
QUEMADORES Y RAMPAS DE GAS HOMOLOGADAS SEGÚN NORMA EN 676
Rampa de gas L Quemador 13 14
Ø C.T. Nº de Ref RS 28 RS 38 RS 50 Nº de Ref Nº de Ref
3/4” − 3970076 • − − 3010123 3000824
1” − 3970077 • • • 3010123 3000824
1” 1/4 − 3970144 • • • 3010123 −
1”1/2 − 3970145 • • • 3010123 −
1”1/2 − 3970180 • • • 3010123 −
2” − 3970146 − • • 3010123 3000822
2” − 3970181 − • • 3010123 3000822
2” ♦ 3970160 − • • − 3000822
2” ♦ 3970182 − • • − 3000822
COMPONENTES RAMPA DE GAS L
Nº de Ref
Componentes
Filtro
5
Regulador de presión
6
Válvulas
8 - 9
3970076 Multiblock MB DLE 407
3970077 Multiblock MB DLE 410
3970144 Multiblock MB DLE 412
3970145 GF 515/1 FRS 515 DMV DLE 512/11
3970180 Multiblock MB DLE 415
3970146
3970160
GF 520/1 FRS 520 DMV DLE 520/11
3970181
3970182
Multiblock MB DLE 420
