12
REGULAÇÃO ANTES DO PRIMEIRO ACEN-
DIMENTO
A regulação do cabeçal de combustão, ar e gás,
já foi descrita na pág. 7.
Efectuar, ainda, as seguintes regulações:
- Abrir as válvulas manuais localizadas antes
da linha de gás.
- Regular o pressostato gás de mínima ao iní-
cio da escala (A).
- Regular o pressostato ar ao início da escala
(B).
- Purgar o ar da linha de gás.
É aconselhável evacuar o ar purgado ao
exterior do edifício (através de um tubo de
plástico) até notar o odor característico do
gás.
- Instalar um manómetro de tubo em “U” (C) na
tomada de pressão do suporte queimador.
Serve para calcular, aproximadamente, a
potência do queimador em 2
a
chama através
das tabelas da pág. 5.
- Ligar em paralelo às duas electroválvulas de
gás VR e VS, duas lâmpadas ou um tester
para controlar o momento da chegada de cor-
rente.
Esta operação não é necessária se cada uma
das electroválvulas estiver equipada com
uma luz piloto que assinale a presença de
corrente eléctrica.
Antes de colocar em funcionamento o queima-
dor, é conveniente regular a linha de gás de
forma que o acendimento se faça em condições
de máxima segurança, isto é, com um pequeno
caudal de gás.
SERVOMOTOR (D)
O servomotor regula em simultâneo o registo do
ar pela came de perfil variável e a válvula bor-
boleta do gás.
O ângulo de rotação do servomotor é igual ao
ângulo do sector graduado da válvula borboleta
do gás. O servomotor roda 90º em 12 segun-
dos.
Não modificar a regulação feita de fábrica das 4
cames com que está dotado; verificar simples-
mente que as levas estão reguladas da
seguinte forma:
Came St2 : 90°
Limita a rotação máxima. Com o queimador fun-
cionando em 2
a
chama, a válvula de borboleta
do gás deve estar completamente aberta: 90°.
Came St0 : 0°
Limita a rotação mínima.
Com o queimador parado, o registo de ar e a vál-
vula borboleta do gás devem estar fechados: 0°.
Came St1 : 15°
Regula a posição de acendimento e da potência
em 1
a
chama.
Came MV : não utilizada
ARRANQUE DO QUEIMADOR
Fechar os termostatos e premir:
• o interruptor 1)(E) para a posição “Queima-
dor em funcionamento”;
• o interruptor 2)(E) para a posição “1
a
chama”.
Assim que o queimador entre em funciona-
mento, controlar o sentido de giro da turbina do
ventilador através do visor de chama 18)(A)p.3.
Verificar que as lâmpadas ou o tester ligados às
electroválvulas, ou às luzes piloto das próprias
electroválvulas, indicam ausência de corrente.
Se assinalam que existe corrente, parar ime-
diatamente o queimador e verificar a ligação
eléctrica..
ACENDIMENTO DO QUEIMADOR
Depois de ter efectuado as operações descritas
no parágrafo anterior, o queimador deve acen-
der-se. Se o motor arranca mas não aparece
chama e a caixa de controlo se bloqueia, rear-
mar esta e fazer uma nova tentativa de arran-
que. Se o acendimento continua sem efeito,
pode ser devido a que o gás não chega ao
cabeçal de combustão no tempo de segurança
de 3 segundos. Em tal caso, aumentar o caudal
de gás no acendimento.
A chegada de gás ao queimador pode observar-
se no manómetro do tubo em “U” (C).
Uma vez efectuado o acendimento, proceder-
se-á à regulação completa do queimador.

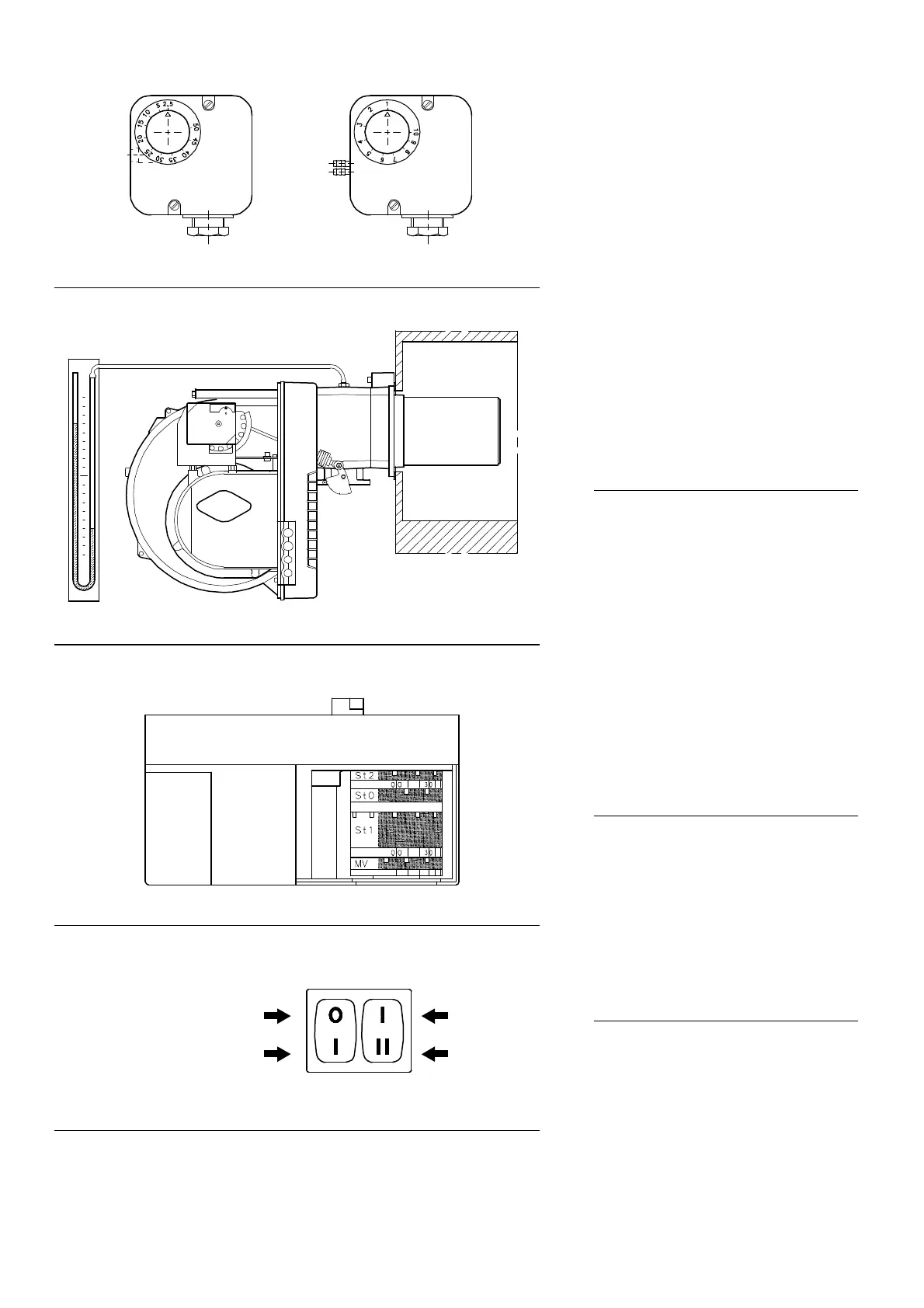

(A)
(C)
PRESSOSTATO GÁS DE MÍN. PRESSOSTATO AR
SERVOMOTOR
(D)
(E)
(B)
D897
D514
D517
D469
1 2
Paragem do queimador
Queimador em funcionamiento
1
a
chama
2
a
chama
