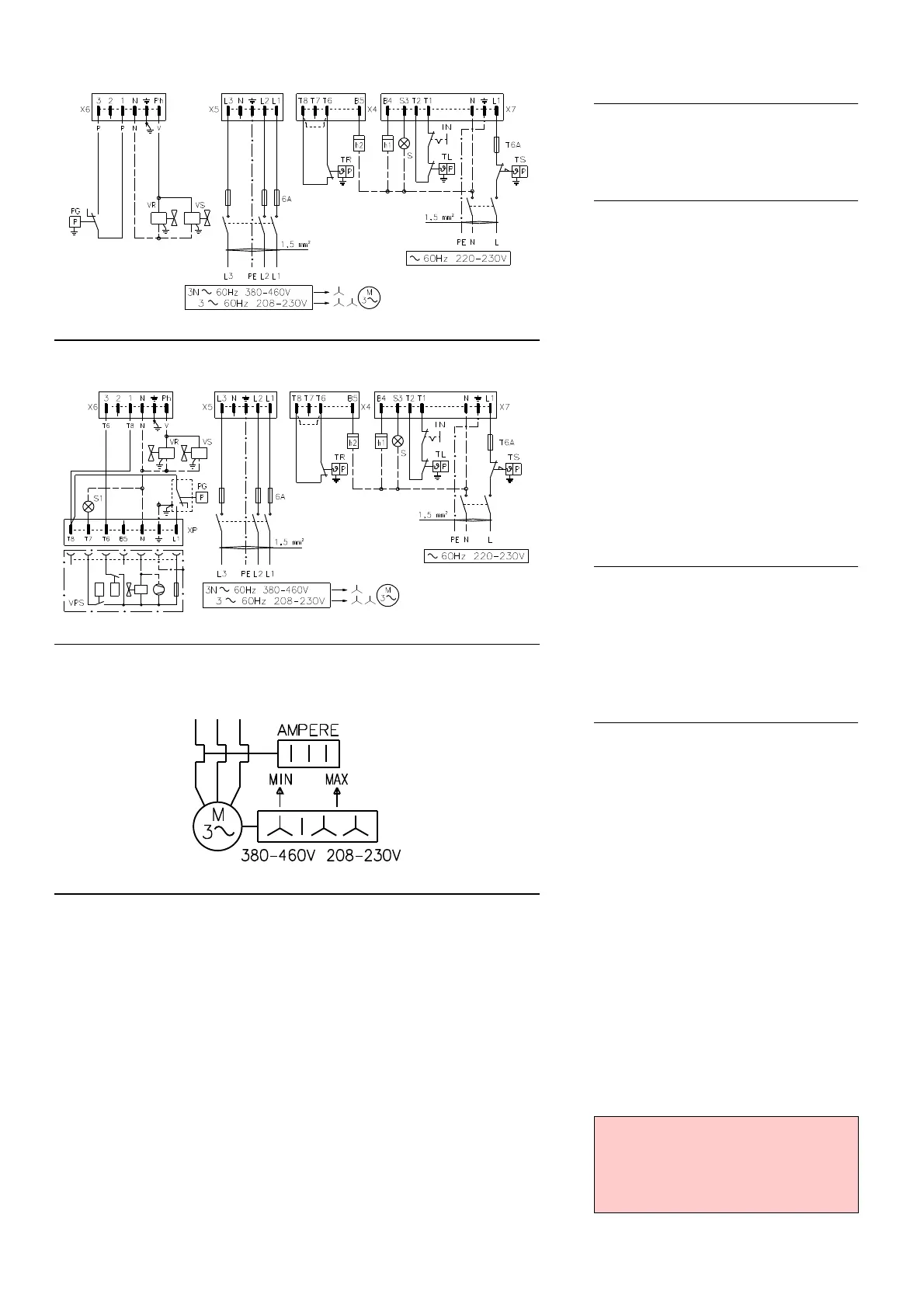

ESQUEMA (A) - Alimentação trifásica
Ligação eléctrica dos queimadores RS 38 -
50 sem controlo de estanquecidade das vál-
vulas de gás
ESQUEMA (B) - Alimentação trifásica
Ligação eléctrica dos queimadores RS 38 -
RS 50 com controlo de estanquecidade das
válvulas de gás VPS
O controlo de estanquecidade das válvulas de
gás faz- -se justamente antes de cada arran-
que do queimador.
LEGENDA ESQUEMAS (A) - (B)
h1 - Contador de horas na 1a chama
h2 - Contador de horas na 2a chama
IN - Interruptor de paragem manual do quei-
mador
XP - Ficha de controlo de estanquecidade
X4 - Ficha de 4 pólos
X5 - Ficha de 5 pólos
X6 - Ficha de 6 pólos
X7 - Ficha de 7 pólos
PC - Pressostato gás para controlo da estan-
quecidade
PG - Pressostato gás de mínima
S - Sinalização de bloqueio à distância
S1 - Sinalização bloqueio controlo estanqueci-
dade à distância
TR - Termostato de regulação: comanda a 1ª e
2ª chamas de funcionamento.
Se desejar que o queimador tenha só a 1a
chama de funcionamento, substituir TR
com uma ponte.
TL - Termostato de regulação máxima:
provoca a paragem do queimador quando
a temperatura ou a pressão na caldeira
atinge o valor pré-estabelecido.
TS - Termostato de segurança:
actua em caso de avaria do termostato
TL.
VR - Electroválvula de regulação
VS - Electroválvula de segurança
ESQUEMA (D)
Regulação do relé térmico 20)(A)p. 3
Serve para evitar que o motor se queime por um
forte aumento do consumo devido à ausência
de uma fase.
• Se motor é alimentado em estrela, 380-460 V,
o cursor deve situar-se em “MÍN”.
• Se motor é alimentado em estrela dupla, 208-
230 V, o cursor deve situar-se em “MÁX”.
Se a escala do relé térmico não compreende o
consumo nominal do motor a 380-460 V, a pro-
tecção está igualmente assegurada.
NOTAS
• Os queimadores RS 38 - 50 saem de fábrica
preparados para uma corrente eléctrica a
380-460 V. Se a corrente for a 208-230 V,
alterar a ligação do motor de estrela a
estrela dupla e a regulação do relé tér-
mico.
• Alimentar os circuitos auxiliares com uma
tensão igual a 220-230 V.
• Os queimadores RS 28 - 38 - 50 foram
homologados para funcionar de modo inter-
mitente. Isto significa que devem parar “por
Norma” pelo menos uma vez cada 24 horas
para permitir que a caixa de controlo faça
uma verificação da eficácia ao arranque.
Normalmente, a paragem do queimador está
assegurada pelo termostato da caldeira.
Se assim não for, deverá colocar em série
com o interruptor IN, um interruptor horário
que pare o queimador pelo menos uma vez
cada 24 horas.
• Os queimadores RS 28-38-50 saem da fábri-
ca preparados para funcionar com 1a e 2a
chamas e portanto deve ser ligado ao ter-
mostato TR.
Se, pelo contrário, desejar que o queimador
tenha só a 1a chama de funcionamento, ins-
talar, no lugar do termostato TR, uma ponte
entre os terminais T6 – T7 da ficha X4.
Atenção:
Não inverter o Neutro com a Fase na
linha de alimentação eléctrica.
A eventual inversão poderia determinar
uma paragem em bloqueio por falta de
acendimento.
(A)
(B)
RS 38 - RS 50 trifásico sem controlo de estanquecidade nas válvulas de gás
RS 38 - RS 50 trifásico com controlo de estanquecidade das válvulas de gás VPS
(C)
REGULAÇÃO DO RELÉ TÉRMICO
RS 38 trifásico - RS 50
