LIGAÇÃO ELÉCTRICA
Utilizar cabos flexíveis conforme a norma EN 60
335-1:
se revestidos de PVC, utilizar pelo menos H05
VV-F
se revestidos de borracha, utilizar pelo menos
H05 RR-F.
Todos os cabos que estão ligados às fichas
7)(A) do queimador, devem ser instalados atra-
vés dos passacabos que são fornecidos,
devendo estes, serem introduzidos pelos orifí-
cios correspondentes da placa, direita ou
esquerda, depois de se terem aliviado os para-
fusos 8), aberta a placa em duas partes 9) e
10), e removido a membrana que cobre os orifí-
cios.
Os passacabos e os orifícios marcados podem
ser utilizados de rias formas; como exemplo,
indicamos a seguinte forma:
RS 28 e RS 38 monofásico
1- Pg 11 Alimentação monofásica
2- Pg 11 Válvulas de gás
3- Pg 9 Termostato TL
4- Pg 9 Termostato TR
5- Pg 11 Pressostato de gás ou dispositivo
de controlo de estanquecidade
das válvulas de gás
RS 38 trifásico e RS 50
1- Pg 11 Alimentação trifásica
2- Pg 11 Alimentação monofásica
3- Pg 9 Termostato TL
4- Pg 9 Termostato TR
5- Pg 11 Válvulas de gás
6- Pg 11 Pressostato de gás ou dispositivo
de controlo de estanquecidade
das válvulas de gás

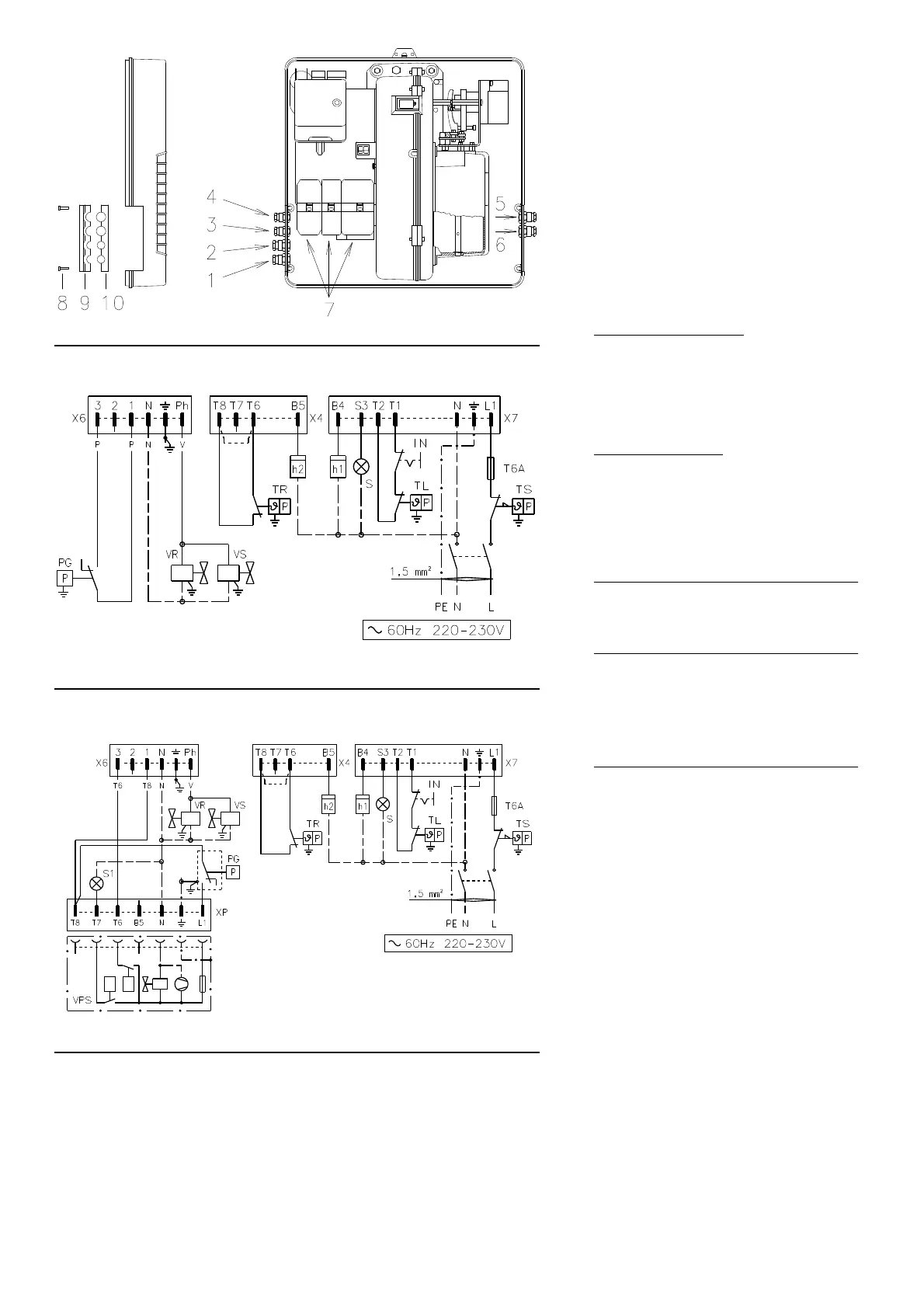

ESQUEMA (B) - Alimentação monofásica
Ligação eléctrica do queimador RS 28 - RS
38 sem controlo de estanquecidade das l-
vulas de gás
ESQUEMA (C) - Alimentação monofásica
Ligação eléctrica do queimador RS 28 - RS
38 com controlo de estanquecidade das l-
vulas de gás VPS
O controlo de estanquecidade das lvulas de
gás faz- -se justamente antes de cada arran-
que do queimador.
LEGENDA ESQUEMAS (B) - (C)
h1 - Contador de horas na 1a chama
h2 - Contador de horas na 2a chama
IN - Interruptor de paragem manual do quei-
mador
XP - Ficha de controlo de estanquecidade
X4 - Ficha de 4 pólos
X6 - Ficha de 6 pólos
X7 - Ficha de 7 pólos
PC - Pressostato gás para controlo da estan-
quecidade
PG - Pressostato gás de mínima
S - Sinalização de bloqueio à distância
S1 - Sinalização bloqueio controlo estanqueci-
dade à distância
TR - Termostato de regulação: comanda a 1ª e
2ª chamas de funcionamento.
Se desejar que o queimador tenha só a 1a
chama de funcionamento, substituir TR
com uma ponte.
TL - Termostato de regulação máxima:
provoca a paragem do queimador quando
a temperatura ou a pressão na caldeira
atinge o valor pré-estabelecido.
TS - Termostato de segurança:
actua em caso de avaria do termostato
TL.
VR - Electroválvula de regulação
VS - Electroválvula de segurança
D3161
D3162
(A)
(B)
RS 28 - RS 38 monofásico sem controlo de estanquecidade das válvulas de gás
(C)
D3027
RS 28 - RS 38 monofásico com controlo de estanquecidade das válvulas de gás
VPS
