15
5 - PRESSOSTATO DE AR (A)
Efectuar a regulação do pressostato de ar,
depois de ter feito todas as restantes regula-
ções do queimador, com o pressostato de ar
ajustado ao início da escala (A).
Com o queimador a funcionar na 1
a
chama,
aumentar a pressão de regulação rodando len-
tamente (no sentido horário) o botão fornecido
para tal efeito, até que o queimador se bloqueie.
Seguidamente rodar o referido botão no sentido
contrário ao dos ponteiros do relógio, cerca de
20% do valor regulado e verificar de seguida o
correcto funcionamento do queimador.
Se o queimador se bloqueia de novo, rodar o
botão um pouco mais, no sentido contrário ao
dos ponteiros do relógio.
Atenção: normalmente, o pressostato de ar
deve impedir que o CO nos fumos seja superior
a 1% (10.000 p.p.m.). Para o comprovar, intro-
duzir um analisador de CO na chaminé, fechar
lentamente a boca de aspiração do ventilador
(p.ex. com um cartão) e verificar que o queima-
dor se bloqueia antes que o CO nos fumos
ultrapasse 1%.
O pressostato de ar instalado pode funcionar de
maneira “diferencial”, se for ligado a dois tubos.
Se existe uma grande depressão na câmara de
combustão na fase varrimento pode ocorrer que
o pressostato não feche o seu contacto, neste
caso, colocar um tubinho entre o pressostato e
a boca de aspiração do ventilador.
Deste modo o pressostato funcionará como
pressostato diferencial.
Atenção: o uso do pressostato de ar com fun-
cionamento diferencial só é permitido em apli-
cações industriais e onde as normas permitam
que o pressostato de ar controle só o funciona-
mento do ventilador, sem limite de referência no
que respeita ao CO.
6 - PRESSOSTATO GÁS DE MÍNIMA (B)
Efectuar a regulação do pressostato de gás de
mínima depois de ter feito todas as regulações
do queimador, com o pressostato ajustado ao
início da escala (B).
Com o queimador funcionando à potência MÁX,
aumentar a pressão de regulação rodando len-
tamente (no sentido horário) o botão fornecido
para tal efeito, até que o queimador pare.
Seguidamente, rodar o referido botão (no sen-
tido contrário ao dos ponteiros do relógio) 2
mbar e repetir o arranque do queimador para
verificar a regularidade de funcionamento.
Se o queimador parar de novo, rodar o botão
(no sentido contrário ao dos ponteiros do reló-
gio) 1 mbar.
CONTROLO DE PRESENÇA DE CHAMA (C)
O queimador está dotado de um sistema de
ionização para controlar a presença da chama.
A corrente mínima para o funcionamento da
caixa de controlo é de 5 µA. O queimador gera
uma corrente nitidamente superior, não preci-
sando normalmente de nenhum controlo. No
entanto, se desejar medir a corrente de ioniza-
ção, é necessário desligar a ficha-tomada
19)(A)p.3 do cabo da sonda de ionização e ligar
um microamperímetro de corrente contínua de
escala baixa de 100 µA.
Atenção à polaridade

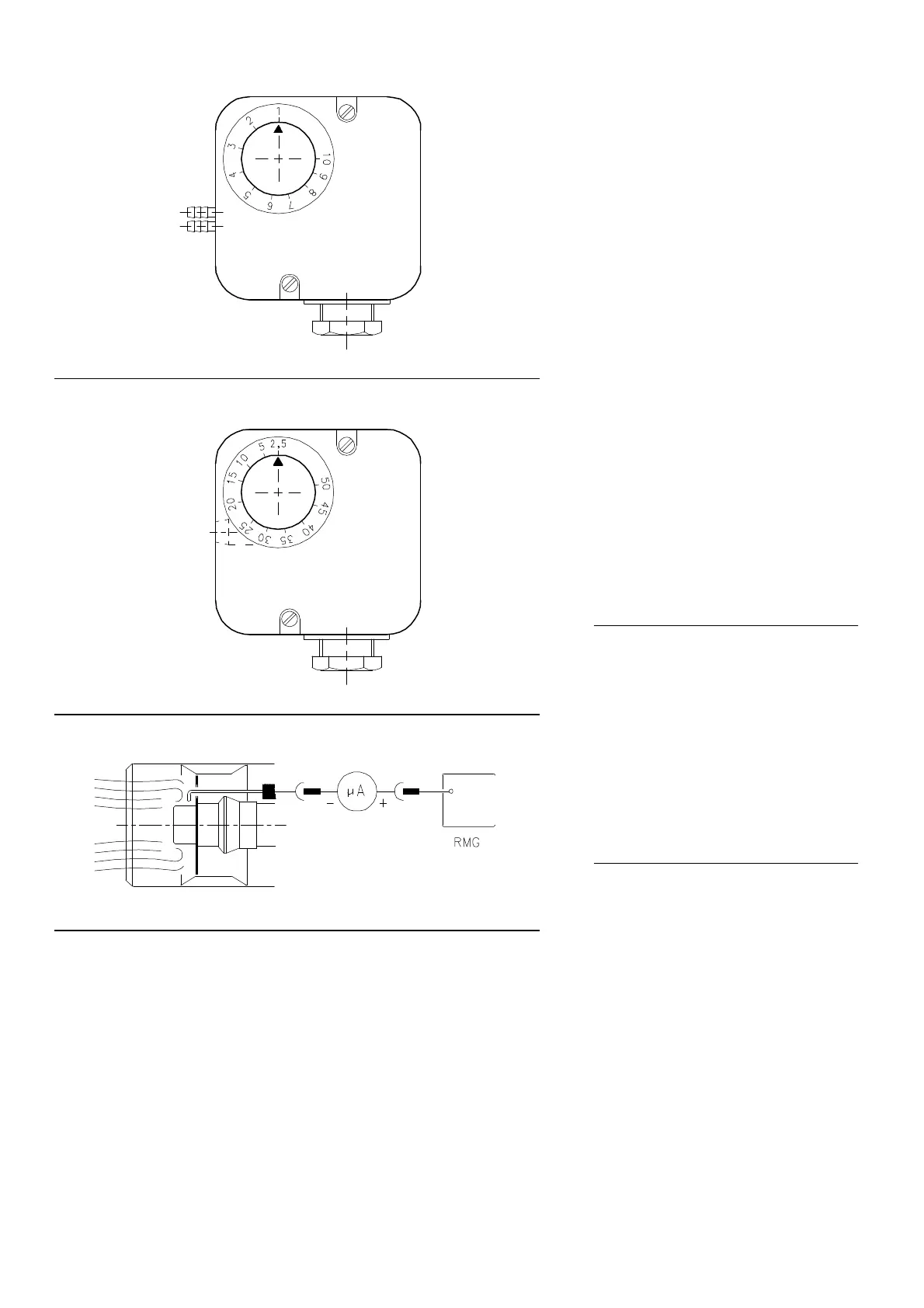

(A)
PRESSOSTATO DE AR 5)(A)p. 3
PRESSOSTATO GAS DE MÍNIMA 7)(B)p. 8
(B)
(C)
D521
D896
D3023
