3

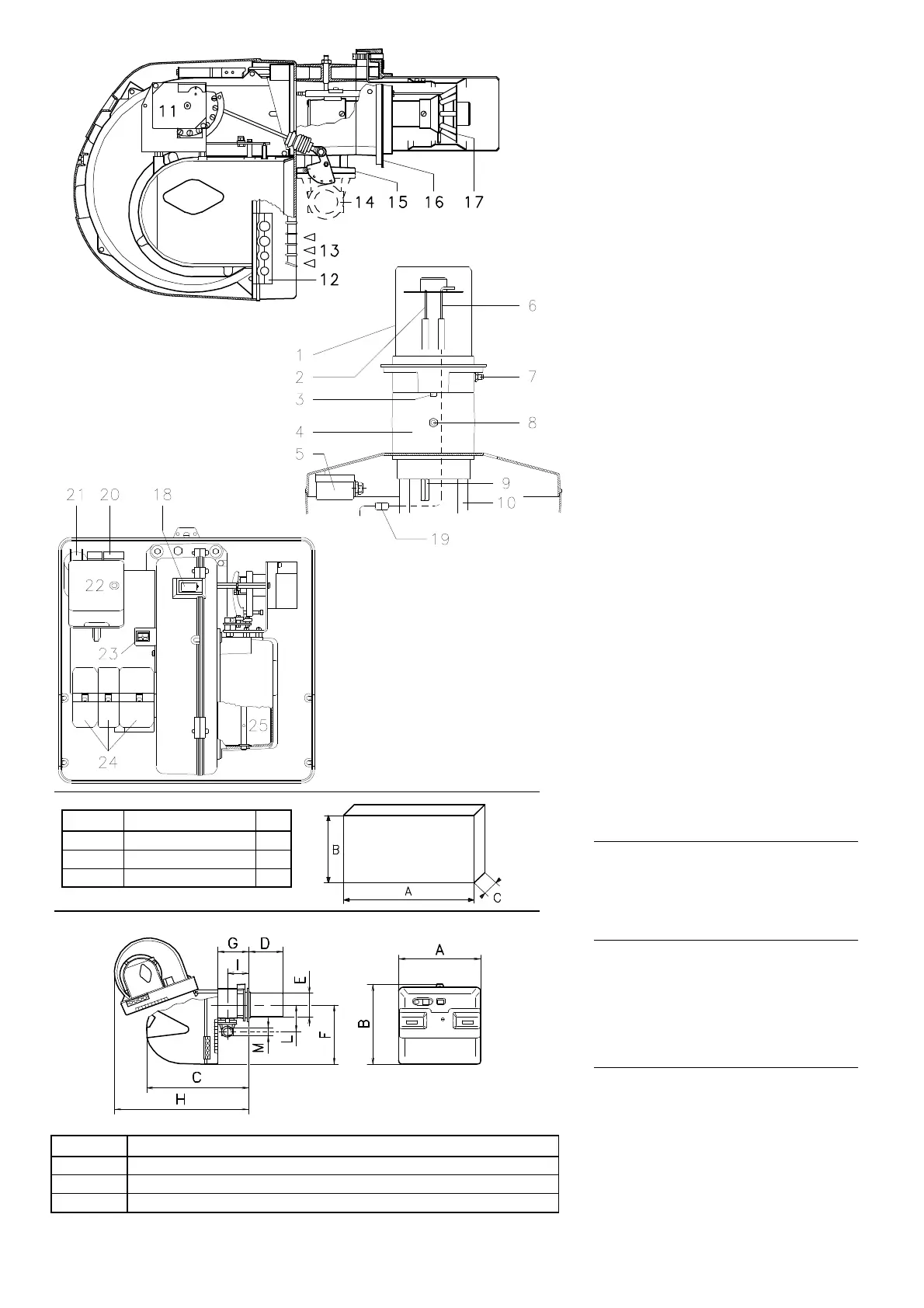

DESCRIÇÃO DO QUEIMADOR (A)
1 Cabeçal de combustão
2 Eléctrodo de acendimento
3 Parafuso de regulação do cabeçal de com-
bustão
4 Manguito de união do grupo ventilador ao
cabeçal de combustão
5 Pressostato de ar (tipo diferencial)
6 Sonda de ionização
7 Tomada de pressão do ar
8 Tomada de pressão do gás e parafuso de
fixação do cabeçal
9 Parafuso de fixação do ventilador ao suporte
do queimador
10 Guias para abertura do queimador e inspec-
ção do cabeçal de combustão
11 Servomotor, para o controlo da válvula bor-
boleta do gás e, através de uma came de
perfil variável, o registo do ar.
Quando o queimador está parado, o registo
do ar está completamente fechado de forma
a reduzir ao mínimo a dispersão térmica da
caldeira devido ao tipo de conduta de fumos
que toma o ar da boca de aspiração do ven-
tilador.
12 Placa com 4 orifícios sugeridos, para a pas-
sagem dos cabos eléctricos
13 Entrada de ar do ventilador
14 Conduta de entrada de gás
15 Válvula borboleta gás
16 Flange para fixação à caldeira
17 Disco estabilizador da chama
18 Visor chama
19 Ficha do cabo da sonda de ionização
20 Contactor motor e relé térmico com botão de
rearme (RS 38 trifásico - RS 50)
21 Condensador motor (RS 28 - RS 38 monofá-
sico)
22 Caixa de controlo com piloto luminoso de
bloqueio e botão de desbloqueio
23 Dois interruptores:
- um “paragem-arranque”
- um para “1
a
chama - 2
a
chama”
24 Fichas para a ligação eléctrica
25 Registo de ar
Existem duas possibilidades de bloqueio do
queimador:
• Bloqueio da caixa de controlo: Ao ficar
aceso (Led vermelho) o botão da caixa
22)(A) indica que o queimador está blo-
queado.
Para desbloquear, premir o botão por um
período de tempo compreendido entre 1 e 3
segundos.
• Bloqueio motor (RS 38 trifásico - RS 50):
Para desbloquear, premir o botão do relé tér-
mico 20)(A).
EMBALAGEM - PESO (B) -
medidas aproximadas
• Os queimadores são fornecidos em embala-
gem de cartão, cujas dimensões são especifi-
cadas na tabela (B).
• O peso do queimador completo com a emba-
lagem é indicado na tabela(B).
DIMENSÕES MÁXIMAS (C)
- medidas aproximadas
As dimensões máximas do queimador são indi-
cadas em (C).
Ter em conta que para inspeccionar o cabeçal
de combustão, o queimador deve ser deslocado
para trás e ser rodado para cima. O compri-
mento máximo do queimador aberto, sem
envolvente, está indicado pela cota H.
FORMA DE FORNECIMENTO
1 - Flange de ligação à linha de gás
1 - Junta da flange
4 - Parafusos M8 x 25 de fixação da flange
1 - Junta isolante
4 - Parafusos M8 x 25 para fixar a flange do
queimador à caldeira
4 - Passacabos ligação eléctrica
(RS 28 - RS 38 monofásico)
6 - Passacabos ligação eléctrica
(RS 38 trifásico
- RS 50)
1 - Instruções
1 - Lista de peças de substituição
(A)
mm A B C kg
RS 28 1010 625 495 38
RS 38 1010 625 495 40
RS 50 1010 625 495 41
(B)
(1) Tubo de fogo: curto-longo
mm A B C D
(1)
E F G H I L M
RS 28 476 474 580 216 - 351 140 352 164 810 108 168 1”1/2
RS 38 476 474 580 216 - 351 140 352 164 810 108 168 1”1/2
RS 50 476 474 580 216 - 351 152 352 164 810 108 168 1”1/2
(C)
D492
D88
D3045
D3026
D495
