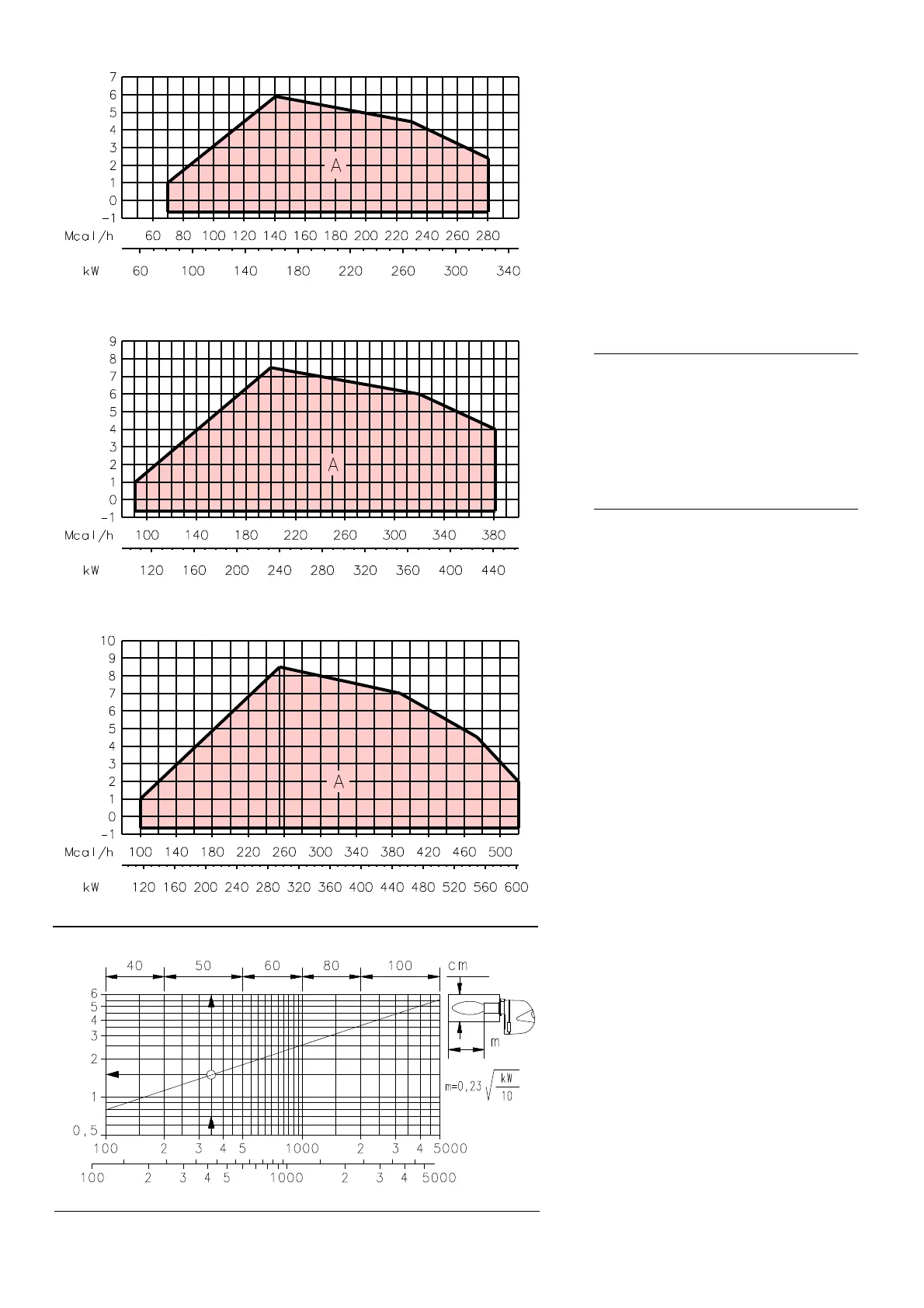

GRÁFICOS CAUDAL, POTENCIA-SOBRE-
PRESIÓN (A)
Los quemadores RS 28 - 38 - 50 pueden funcio-
nar en dos modos: Monollama y Billama.
La POTENCIA MÁXIMA se sitúa en la zona A.
La POTENCIA MÍNIMA no debe ser inferior al
límite mínimo del gráfico:
RS 28 = 81 kW
RS 38 = 105 kW
RS 50 = 115 kW
Atención
El CAMPO DE TRABAJO se ha calculado con-
siderando una temperatura ambiente de 20°C,
una presión barométrica de 1000 mbar (aprox.
100 metros sobre el nivel del mar) y con el
cabezal de combustión regulado como se indica
en la página 7.
CALDERA DE PRUEBA (B)
Los gráficos se han obtenido con calderas de
prueba especiales, según la norma EN 676.
En la figura (B) se indica el diámetro y longitud
de la cámara de combustión de la caldera de
prueba.
Ejemplo:
Potencia 350 Mcal/h:
diámetro 50 cm - longitud 1,5 m.
CALDERAS COMERCIALES
En el acoplamiento quemador-caldera no hay
ningún problema si la caldera tiene la homologa-
ción CE y si las dimensiones de la cámara de
combustión se aproximan a las indicadas en el
gráfico (B).
Si por el contrario el quemador debe instalarse
en una caldera comercial no homologada CE o
con dimensiones de cámara de combustión
mucho más pequeñas que las indicadas en el
gráfico (B), se debe consultar al fabricante.
(A)
RS 28
RS 38
RS 50
D3612
(B)
D497
Mcal/h
kW
Sobrepresión cámara
combustión mbar
Sobrepresión cámara
combustión mbar
Sobrepresión cámara
combustión mbar
longitud cámara
combustión m
