FUNCIONAMENTO DO QUEIMADOR
ARRANQUE DO QUEIMADOR (A)
• : Fecha-se o termostato TL.
Entra em funcionamento o servomo-
tor: roda em abertura até atingir o
ângulo escolhido com a came St1.
Passados cerca de 3s:
• 0 s : Inicia o programa da caixa de con-
trole.
• 2 s : Entra em funcionamento o motor ven-
tilador.
• 3 s : Entra em funcionamento o servomo-
tor: roda em abertura até atingir a
actuação de came St2.
O registo do ar coloca-se na posição
de potência 2
a
chama.
Fase de pré-varrimento, com o cau-
dal de ar da potência da 2
a
chama.
Duração: 25 segundos.
• 28 s : Entra em funcionamento o servomo-
tor: roda em fechamento até atingir o
ângulo escolhido pela came St1.
• 43 s : O registo do ar e a válvula de borbo-
leta do gás estão na posição de
potência de 1
a
chama.
Gera-se faísca no eléctrodo de acen-
dimento.
Abrem-se as electroválvulas de segu-
rança VS e de regulação VR (aber-
tura rápida). Acende-se a chama,
com pouca potência, ponto A. Conti-
nua um progressivo aumento da
potência, abertura lenta da electro-
válvula VR, até chegar à potência da
1
a
chama, ponto B.
• 45 s : A faísca apaga-se.
• 53 s : Se o termostato TR está fechado ou
substituido por um shunt, o servomo-
tor roda até atingir a actuação da
came St2 colocando o registo de ar e
o de borboleta de gás na posição de
2
a
chama, intervalo C-D.
Finaliza o ciclo de arranque da caixa
de controlo.
FUNCIONAMENTO A REGIME (A)
Caldeira com termostato TR
Finalizado o ciclo de arranque, o comando do
servomotor passa ao termostato TR, que con-
trola a pressão ou a temperatura da caldeira,
ponto D. (A caixa de controlo continua a contro-
lar a presença de chama e a correcta posição
do pressostato de ar).
• Quando a temperatura ou a pressão
aumenta até à abertura do termostato TR, o
servomotor fecha o registo de ar e de borbo-
leta do gás passando o queimador da 2
a
à 1
a
chama, intervalo E-F).
• Quando a temperatura ou a pressão diminui
até ao fecho do termostato TR, o servomotor
abre o registo de ar e o de borboleta do gás
passando o queimador da 1
a
à 2
a
chama. E
assim sucessivamente.
• A paragem do queimador faz-se quando a
procura de calor é inferior à gerada pelo quei-
mador na 1
a
chama (intervalo G-H). O ter-
mostato TL abre-se, o servomotor regressa
ao ângulo 0º, limitado pelo contacto da came
St0. O registo fecha-se completamente para
reduzir as perdas de calor ao mínimo.
Caldeira sem termostato TR, substituído por
um shunt
A entrada em funcionamento do queimador é da
forma indicada anteriormente. Sucessivamente
se a temperatura ou a pressão aumenta até à
abertura do termostato TL, o queimador apaga-
se (intervalo A-A do gráfico).
FALTA DE ACENDIMENTO (B)
Se o queimador não se acende, produz-se o
bloqueio do mesmo ao fim de 3 segundos da
abertura da válvula de gás e aos 49 segundos
do fecho do termostato TL. Acende-se o led ver-
melho do equipamento.
EXTINÇÃO DA CHAMA DURANTE O FUN-
CIONAMENTO
Se a chama se apagar durante o funciona-
mento, o queimador bloqueia-se em 1 segundo.
(A)
(B)

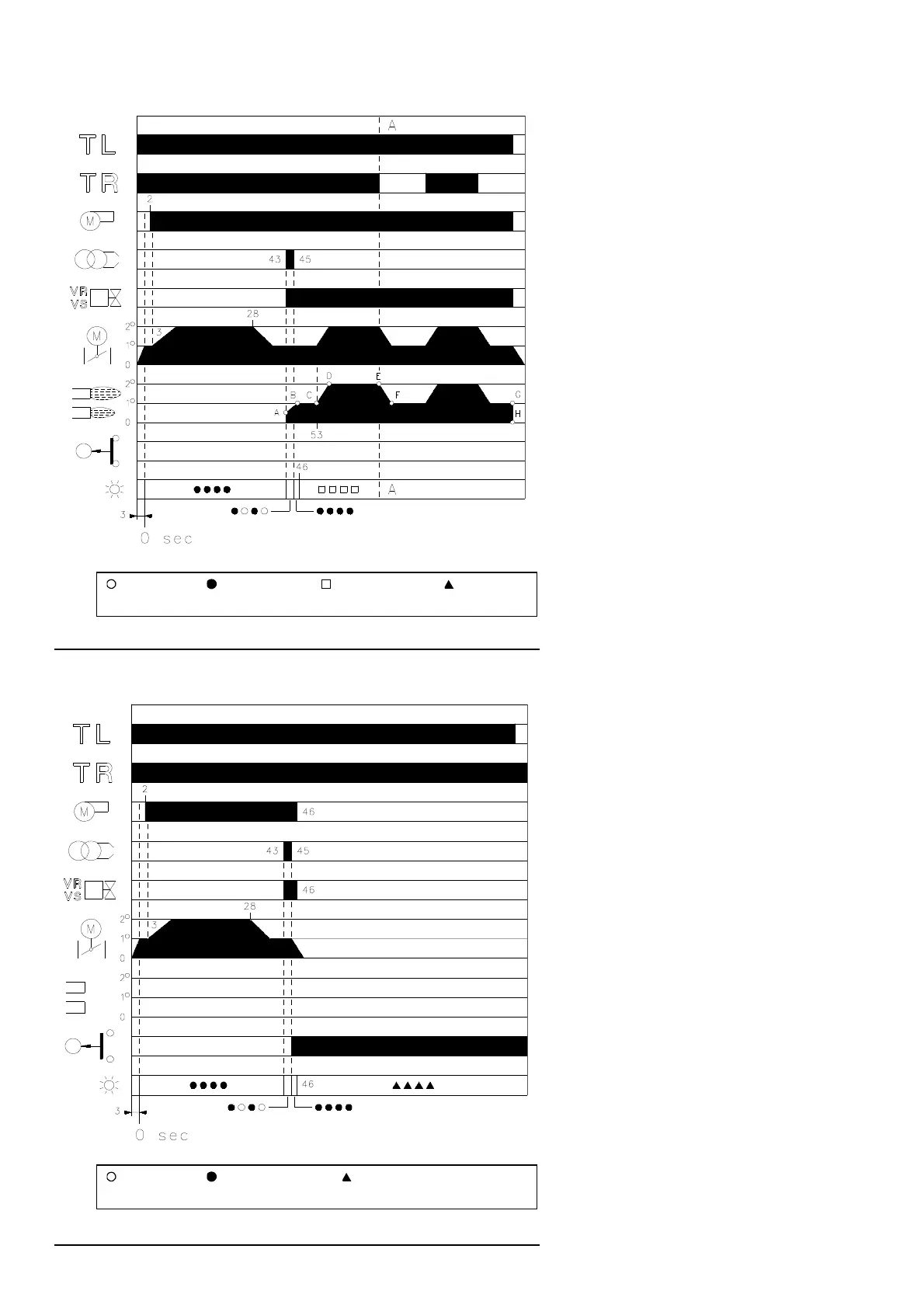

ACENDIMENTO NORMAL
(n° = segundos a partir do instante 0)
FALTA DE ACENDIMENTO
D3028
D3029
Apagado Amarelo Verde Vermelho
Para ulteriores informações ver pág. 18.
LED
RMG *
*
Apagado Amarelo Vermelho
Para ulteriores informações ver pág. 18.
*
