Riello 809 T80 - A Chama; Potência Na; Potências Intermédias

14
Regulação do ar
Variar progressivamente o perfil final da came
4)(A), actuando sobre os parafusos da came
que aparecem no interior da abertura 6)(A).
- Para aumentar o caudal de ar, roscar os
parafusos.
- Para diminuir o caudal de ar, desenroscar os
parafusos.
3 - POTÊNCIA NA 1
a
CHAMA
A potência na 1
a
chama é escolhida dentro do
campo de trabalho indicado na pág. 4.
Pressionar o interruptor 2)(A)p.13 para posição
“1
a
chama”: o servomotor fechará o registo de
ar, e ao mesmo tempo, o da válvula borboleta
do gás situando-lo a 15º, que é a regulação
efectuada em fábrica.
Regulação do gás
Medir o caudal de gás no contador.
- Se deseja diminui-lo, reduzir um pouco o
ângulo da came St1 (B) através de curtos e
sucessivos deslocamentos, isto é, passando
do ângulo de 15° a 13° - 11°....
- Se deseja aumentá-lo, passar à 2
a
chama
pressionando o interruptor 2)(A)p. 13 para a
posição “2
a
chama” e aumentar um pouco o
ângulo da came St1 através de curtos e
sucessivos deslocamentos, isto é, passando
do ângulo de 15° a 17° - 19°....
Seguidamente retornar à 1
a
chama e medir o
caudal de gás.
NOTA
O servomotor segue a regulação da came St1
só quando se reduz o ângulo da mesma. Se se
tem que aumentar o ângulo, é necessário pas-
sar à 2
a
chama, aumentar o ângulo e retornar à
1
a
chama para verificar o efeito da regulação.
Se o ângulo de St1 se aumenta em 1
a
chama
produz-se a paragem do queimador.
Para a eventual regulação da came St1, retirar
a tampa 1), colocada à pressão, como o indi-
cado na fig. (B), tirar a cavilha 2) localizada no
interior e introduzi-la no encaixe da came St1.
Regulação do ar
Variar progressivamente o perfil inicial da came
4)(A), actuando sobre os parafusos da came
que aparecem no interior da abertura 6)(A). Se
possível, não rodar o primeiro parafuso, dado
que é o utilizado para fechar o registo do ar
completamente.
4 - POTÊNCIAS INTERMÉDIAS
Regulação do gás
Não é necessário regulação alguma.
Regulação do ar
Desligar o queimador com auxílio do interruptor
1) (A) p.13, desbloquear a came de perfil variá-
vel, colocando o entalhe do servomotor 2) (A)
em posição vertical e actuar sobre os parafusos
intermédios da guia de maneira que a inclinação
seja progressiva. Provar várias vezes rodando a
came, com a mão, para diante e para trás: o mo-
vimento deve ser suave e sem brusquidão.
Prestar atenção a não deslocar os parafusos
das extremidades da came que já foram utiliza-
dos para regular o registo do ar na 1a e 2a cha-
mas.
NOTA
Uma vez terminada a regulação das potências
2
a
chama - 1
a
chama - INTERMÉDIAS, voltar a
verificar o acendimento: deve produzir-se um
ruído parecido ao do funcionamento sucessivo.
Se forem observadas pulsações, reduzir o cau-
dal do acendimento.

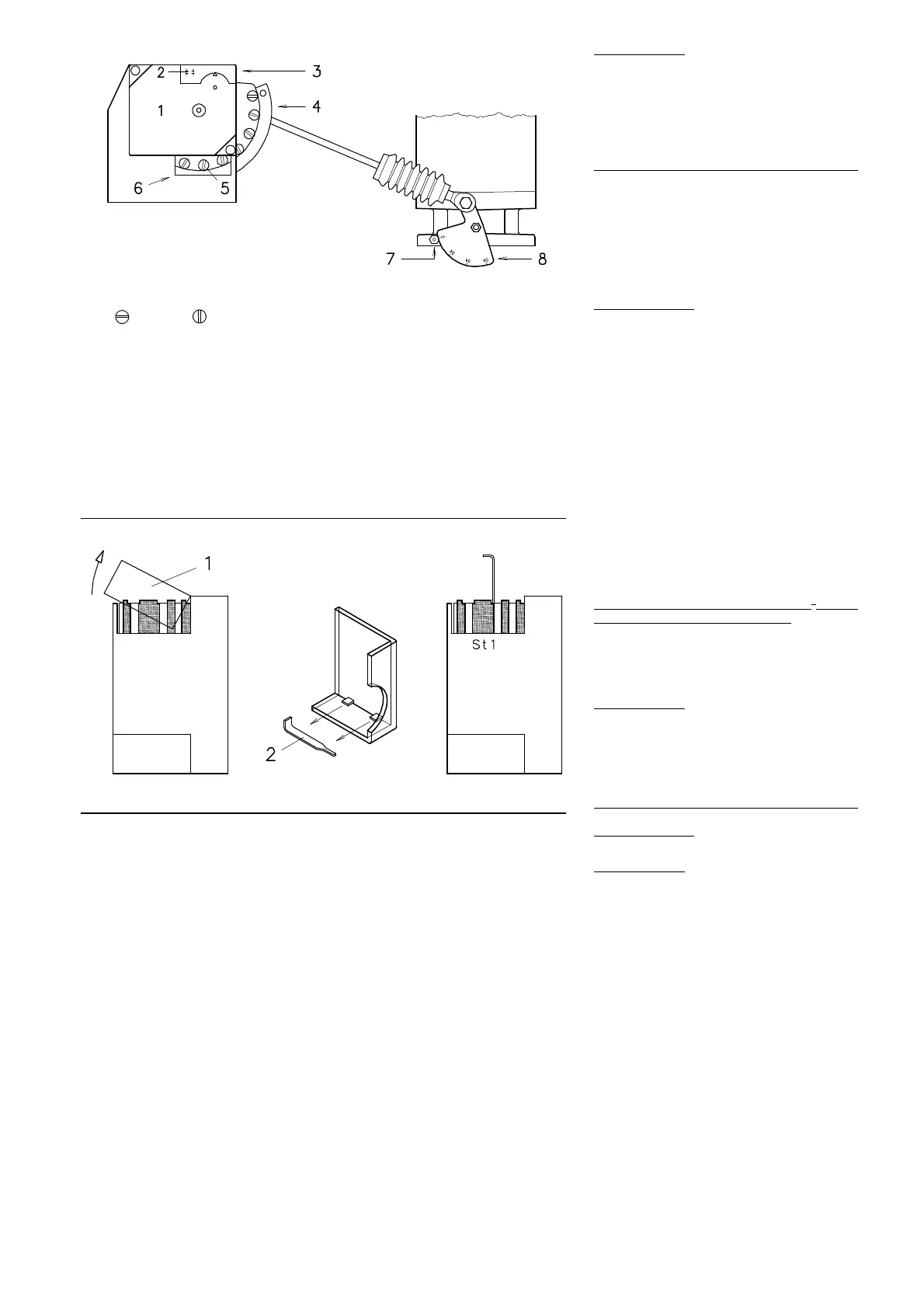

(B)
(A)
1 Servomotor
2 Bloqueio / Desbloqueio came 4
3 Tampa cames
4 Came de perfil variável
5 Parafusos regulação perfil variável
6 Abertura acesso parafusos 5
7 Índice do sector graduado 8
8 Sector graduado válvula borboleta de gás
D518
D520
