INSTALACIÓN ELÉCTRICA

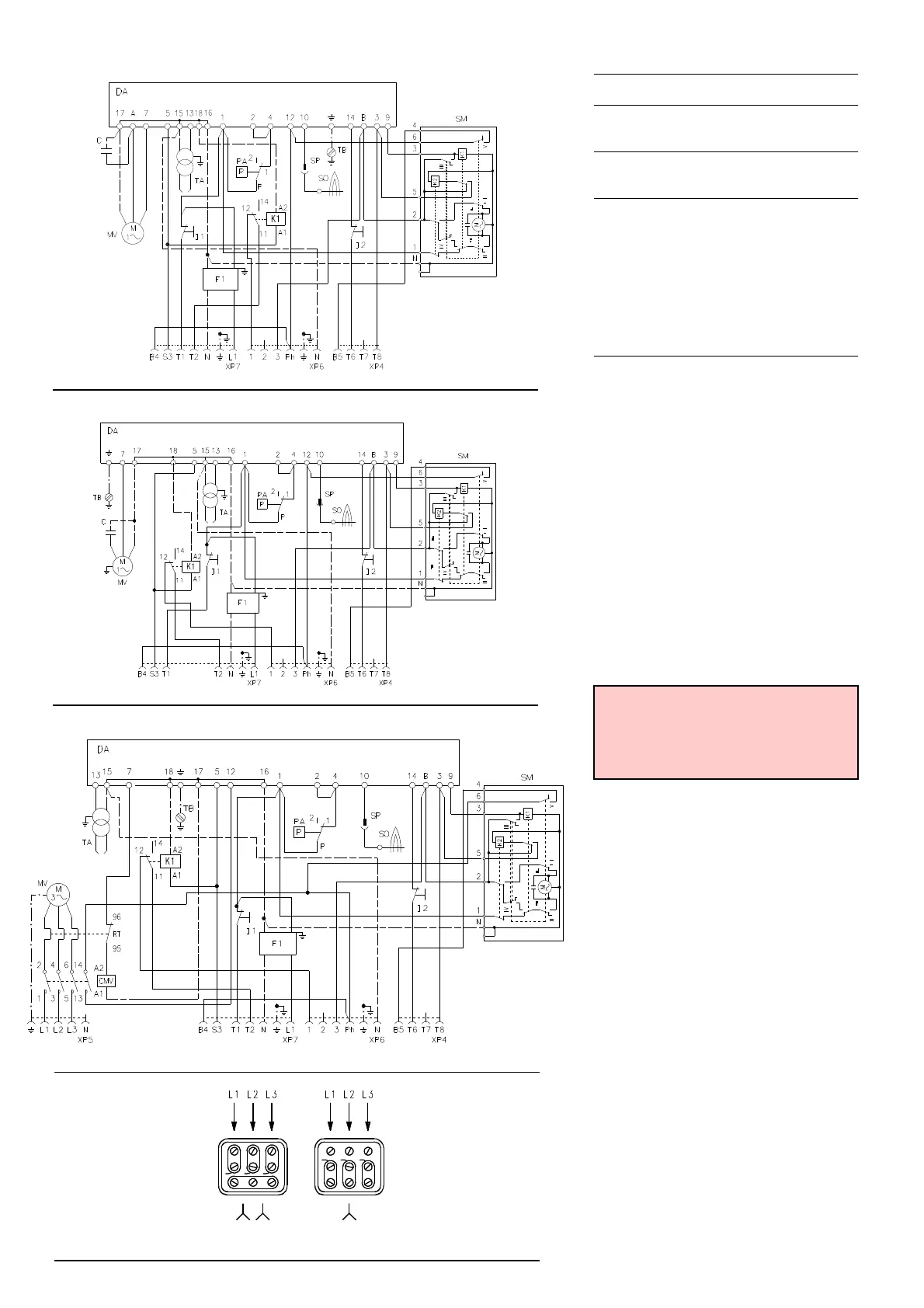

INSTALACIÓN ELÉCTRICA de fábrica
ESQUEMA (A)
Quemador RS 28 (monofásico)
ESQUEMA (B)
Quemador RS 38 (monofásico)
ESQUEMA (C)
Quemador RS 38 - 50 (trifásico)
• Los modelos RS 38 e RS 50 trifásicos, salen
de fábrica previstos para una alimentación
eléctrica a 380-460 V.
• Si la alimentación es a 208-230 V, cambiar el
conexionado del motor de estrella a estre-
lla doble , ver Fig. (D), y la regulación del
relé térmico.
Leyenda esquemas (A) - (B) - (C)
C - Condensador
CMV - Contactor motor
DA - Caja de control (Landis RMG)
F1 - Filtro contra radiointerferencias
K1 - Relé
I1 - Interruptor: marcha - paro
I2 - Interruptor: 1.
a
- 2.
a
llama
MV - Motor ventilador
PA - Presostato aire
RT - Relé térmico
SM - Servomotor
SO - Sonda de ionización
SP - Conector
TA - Transformador de encendido
TB - Conexión a tierra quemador
XP4 - Conector hembra de 4 contactos
XP5 - Conector hembra de 5 contactos
XP6 - Conector hembra de 6 contactos
XP7 - Conector hembra de 7 contactos
ATENCIÓN
En caso de alimentación fase-fase es nece-
sario efectuar un puente en la regleta de
conexiones de la caja de control entre el
borne 6 y el borne de tierra.
CONEXIONADO ELÉCTRICO DE FÁBRICA
RS 28 monofásico
RS 38 monofásico
RS 38 trifásico - RS 50
(D)
CONEXIÓN MOTOR
380V
460V
208V
230V
D3149
(A)
20082120
(B)
20082118
(C)
20082123
