10

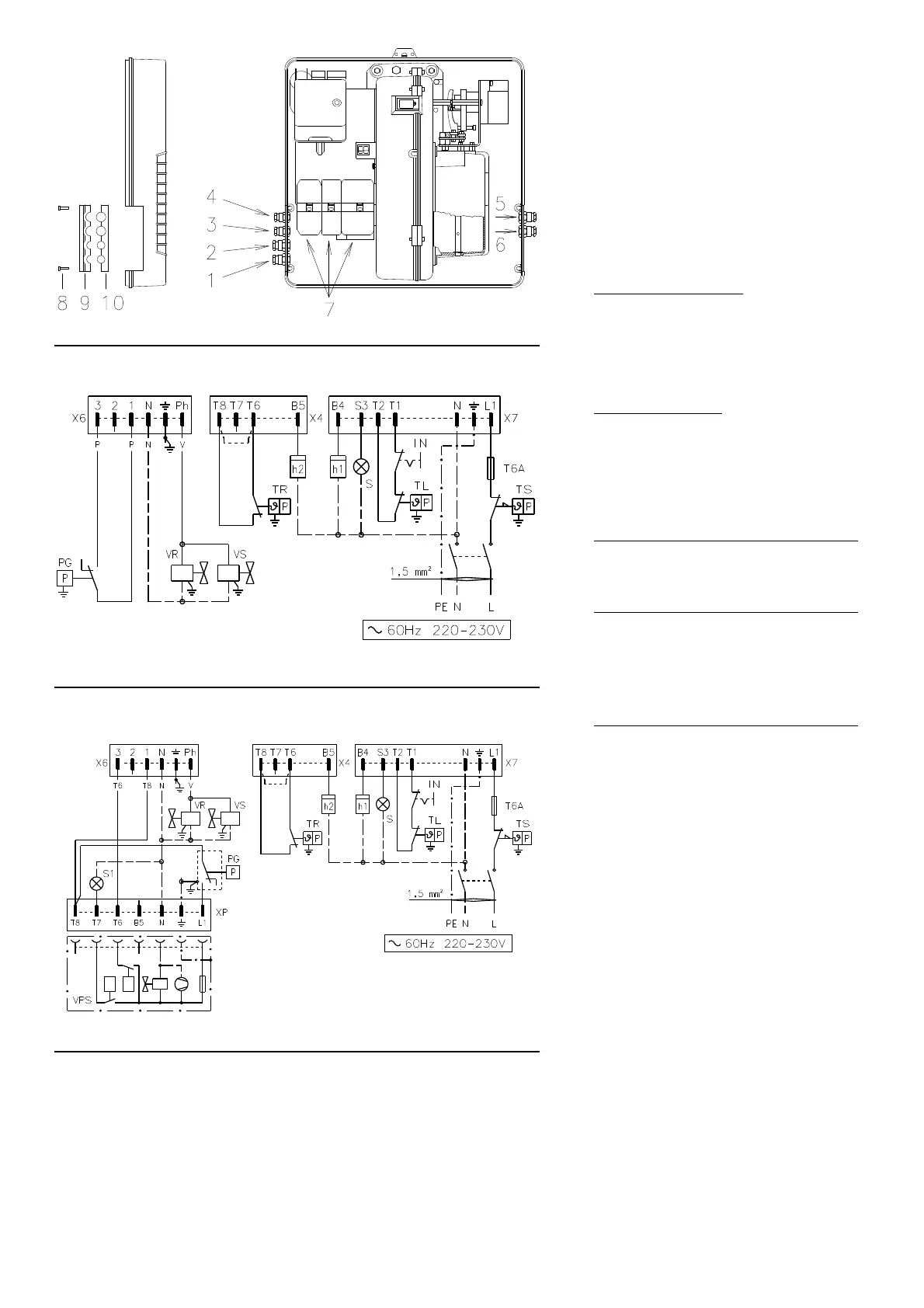

CONEXIONADO ELÉCTRICO
Utilizar cables flexibles según norma EN 60
335-1:
• si revestidos de PVC, usar al menos H05 VV-F
• si revestidos de goma, usar al menos H05 RR-F.
Todos los cables que vayan conectados a los
conectores macho 7)(A) del quemador, deben
canalizarse a través de los pasacables que se
suministran y que deben introducirse por los
agujeros correspondientes de la placa, derecha
o izquierda, después de haber aflojado los torni-
llos 8), abierto la placa en dos partes 9) y 10) y
recortado la membrana que cubre los orificios.
Los pasacables y los orificios insinuados pue-
den utilizarse de varias formas; a modo de
ejemplo, indicamos la forma siguiente:
RS 28 y RS 38 monofásico
1- Pg 11 Alimentación monofásica
2- Pg 11 Válvulas de gas
3- Pg 9 Termostato TL
4- Pg 9 Termostato TR
5- Pg 11 Presostato gas o dispositivo con-
trol de estanqueidad válvulas de
gas
RS 38 trifásico y RS 50
1- Pg 11 Alimentación trifásica
2- Pg 11 Alimentación monofásica
3- Pg 9 Termostato TL
4- Pg 9 Termostato TR
5- Pg 11 Válvulas de gas
6- Pg 11 Presostato gas o dispositivo con-
trol de estanqueidad válvulas de
gas
ESQUEMA (B) - Alimentación monofásica
Conexionado eléctrico quemador RS 28 - RS
38 sin control de estanqueidad en las válvu-
las de gas
ESQUEMA (C) - Alimentación monofásica
Conexionado eléctrico quemador RS 28 - RS
38 con control de estanqueidad en válvulas
de gas VPS
El control de estanqueidad de las válvulas de
gas se efectúa justo antes de cada arranque del
quemador.
LEYENDA ESQUEMAS (B) - (C)
h1 - Cuentahoras de 1° llama
h2 - Cuentahoras de 2° llama
IN - Interruptor paro manual quemador
XP - Conector de control de estanqueidad
X4 - Conector macho de 4 contactos
X6 - Conector macho de 6 contactos
X7 - Conector macho de 7 contactos
PC - Presostato de gas para el control de la
hermeticidad
PG - Presostato gas de mínima
S - Señalización de bloqueo a distancia
S1 - Señaliz. bloqueo control estanqueidad a
distancia
TR - Termostato de regulación:
manda la 1ª y 2ª llama de funcionamiento.
Si se desea que el quemador tenga un
funcionamiento de una sola llama, sustituir
TR con un puente.
TL - Termostato de regulación máxima:
provoca el paro del quemador cuando la
temperatura o la presión en caldera
alcanza el valor preestablecido.
TS - Termostato de seguridad:
actúa en caso de avería del termostato
TL.
VR - Electroválvula de regulación
VS - Electroválvula de seguridad
D3161
D3162
(A)
(B)
RS 28 - RS 38 monofásico sin control de estanqueidad en válvulas de gas
RS 28 - RS 38 monofásico con control de estanqueidad en válvulas de gas VPS
(C)
D3027
