7

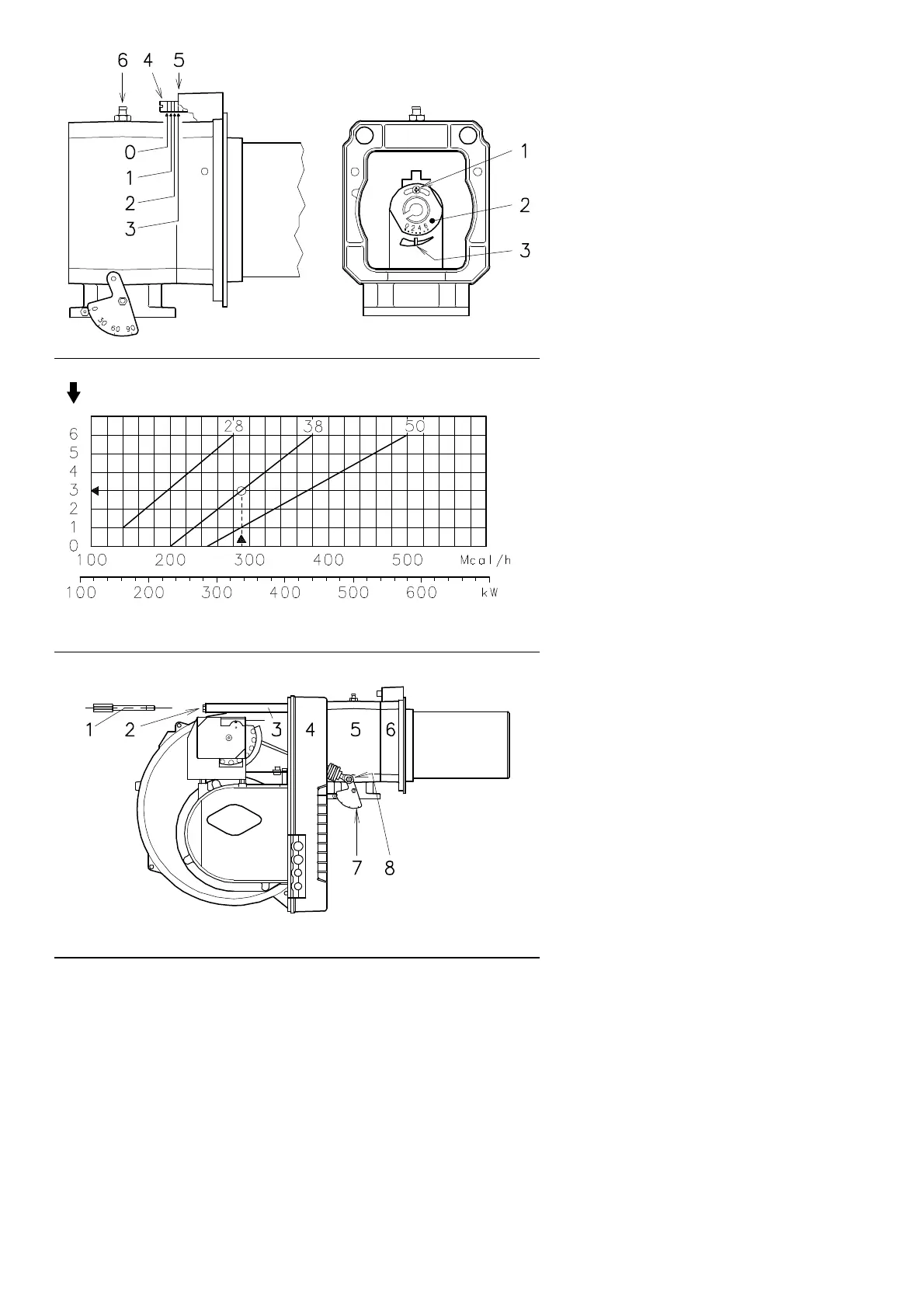

REGULAÇÃO DO CABEÇAL DE COMBUS-
TÃO
Neste ponto da instalação, o tubo de fogo e o
suporte queimador fixam-se à caldeira como é
indicado na Fig. (A). Assim, resulta particular-
mente fácil fazer a regulação do cabeçal de
combustão; esta regulação depende unica-
mente da potência desenvolvida pelo queima-
dor na 2
a
chama.
Portanto, antes de regular o cabeçal de com-
bustão, é preciso fixar este valor.
São previstas duas regulações do cabeçal, a do
ar e a do gás.
Procurar no gráfico (C) a posição à qual regular
o ar e o gás, da seguinte forma:
Regulação do ar (A)
Rodar o parafuso 4)(A) até que coincida o
número de posição calculada com o plano ante-
rior 5)(A) da flange.
Regulação do gás (B)
Aliviar o parafuso 1)(B) e rodar o disco 2) a
que coincida o número de posição calculada
com o índice 3). Apertar bem o parafuso 1).
Exemplo:
Queimador RS 38
Potência queimador = 337 kW (290 Mcal/h)
No gráfico (C), para esta potência o número de
posição de regulação de ar e gás é a 3, tal
como está nos desenhos Fig. (A) e Fig. (B).
NOTA
O gráfico (C) indica a regulação óptima do
cabeçal. Se a pressão da rede de alimentação
de gás é muito baixa e não permite que seja
alcançada a pressão indicada na pág. 5 na 2
a
chama, e se o disco 2)(B) está parcialmente
aberto, ainda é possível abrir o disco 1 ou 2
posições
Seguindo o exemplo anterior, na pág. 5 pode-se
observar que para um queimador RS 38 com
uma potência de 337 kW (290 Mcal/h), é
necessária uma pressão aproximada de 4,6
mbar na tomada 6)(A). Se não se dispõe da
referida pressão, abrir o disco 2)(B) até à posi-
ção 4-5.
Verificar que a combustão é satisfatória e sem
pulsações.
Finalizada a regulação do cabeçal, voltar a
montar o queimador 4)(D) nas guias 3) a cerca
de 100 mm do suporte queimador 5) (queima-
dor na posição indicada na Fig. (B)p.6 - ligar os
cabos da sonda e do eléctrodo e seguidamente
deslocar o queimador aao suporte (queima-
dor na posição indicada na Fig. (D).
Voltar a colocar os parafusos 2) nas guias 3).
Fixar o queimador ao suporte através do para-
fuso 1) e seguidamente colocar o passador
numa das duas guias 3).
Montar a articulação 8) no sector graduado 7).
Atenção
No momento de fechar o queimador nas guias,
é conveniente puxar suavemente para fora o
cabo de alta tensão e da sonda de ionização até
que estejam ligeiramente esticados.
(A)
(C)
(B)
(D)
Potência do queimador na 2
a
chama
N° de posição (ar=gás)
D502
D503
D504
