Riello RG2D - Dimensiones Máximas Totales; Material Suministrado en Dotación

9
20135920
E
Descripción técnica del quemador
5.3 Dimensiones máximas totales

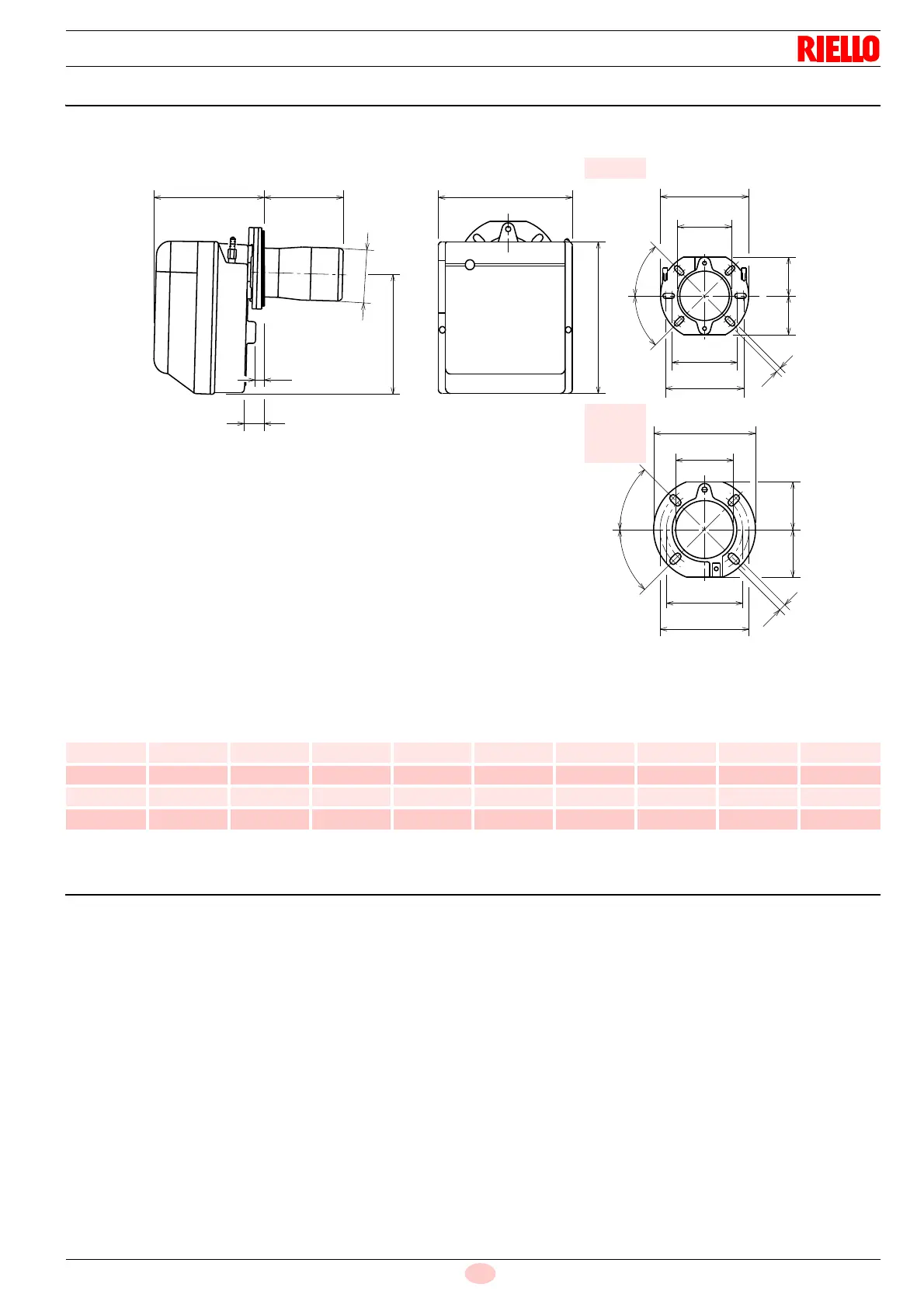

Las dimensiones del quemador y de la brida se indican en la Fig. 1.
Tab. D
5.4 Material suministrado en dotación
Brida con junta aislante .........................................................N° 1
Tornillo y tuerca para brida....................................................N° 1
Conexión para desbloqueo a distancia .................................Nº 1
Tornillos y tuercas para brida de fijación a la caldera ...........N° 4
Tubo flexible con niples.........................................................N° 2
Conector macho de 4 contactos............................................N° 1
Manual del instalador ............................................................N° 1
Lista de recambios ................................................................N° 1
Kit de desbloqueo a distancia
El quemador está dotado de un kit de desbloqueo remoto
(RS) compuesto de una conexión a la que se puede conectar
un botón hasta una distancia máxima de 20 metros.
Para la instalación, quitar la clavija de protección montada en
fábrica y colocar la que se entrega con el quemador (véase es-
quema eléctrico).
Fig. 1
D7146
D
E - E1 A
B
C
Ø H
F
G
189
106
168
140
4
5
°
4
5
°
11
8383
213
160
190
1
1
99
99
127
4
5
°
4
5
°
394T1
397T1
398T1
380T1
E = Cabezal corto
E1 = Cabezal largo
Tipo A B C D E E1 F G
Ø H
380T1 255 280 230 202 115 180 10 28 95
394T1 300 345 285 228 142 210 12 36 123
397T1 300 345 285 228 142 210 12 36 123
398T1 300 345 285 247 159 300 12,5 36 125
