Puesta en funcionamiento, calibración y funcionamiento del quemador

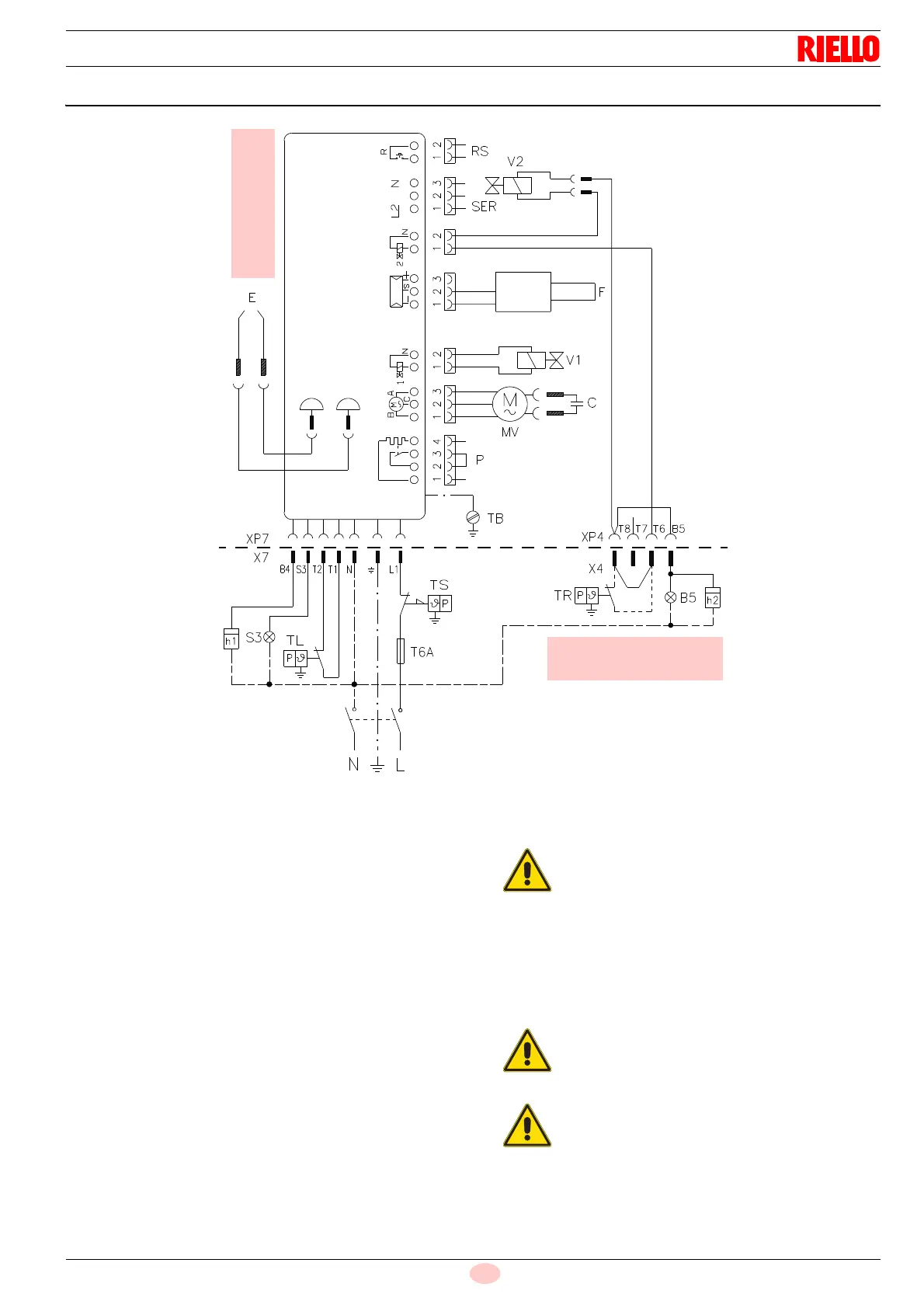

7.5 Esquema eléctrico
LEYENDA:
B5 – Señal de funcionamiento 2ª llama (230V
~ - 0,1A máx.)
C – Condensador
E –Electrodo
F – Sensor llama
h.. – Cuentahoras (230V
~ - 0,1A máx.)
MV – Motor
P – Conector puente
RS – Desbloqueo a distancia
S3 – Señal de bloqueo a distancia (230V
~ - 0,5A máx.)
SER – Clavija de protección
T6A –Fusible
TB – Tierra del quemador
TL – Termostato límite
TR – Termostato de regulación
TS – Termostato de seguridad
V1 – Válvula de aceite 1ª llama
V2 – Válvula de aceite 2ª llama
X.. – Conector macho
XP.. – Conector hembra
230V ~ 50Hz
Fig. 23
CAJA DE CONTROL
20148677
Interruptor
general
EFECTUADO
EN FÁBRICA
A CARGO
DEL INSTALADOR
ATENCIÓN
 No invertir Neutro con Fase en la línea de ali-
mentación eléctrica.
 Controlar que la alimentación eléctrica del
quemador corresponda con la indicada en la
placa de identificación y en este manual.
 La sección de los conductores debe ser de 1
mm
2
mín. (Salvo indicaciones diferentes de
normas y leyes locales).
 Conectar el termostato 2º llama (TR) a los
bornes T6 - T8 quitando el puente.
ATENCIÓN
Probar el quemador y verificar si se detiene al
abrir los termostatos y si se bloquea oscureciendo
el sensor llama.
PRECAUCIÓN
Si aún está presente el capó, retirarlo y proceder
con el cableado eléctrico según lo indicado en los
esquemas eléctricos.
Utilizar cables flexibles según la norma EN 60
335-1.
