Riello RG2D - Posición de Mantenimiento

17
20135920
E
Instalación
6.10 Posición de mantenimiento

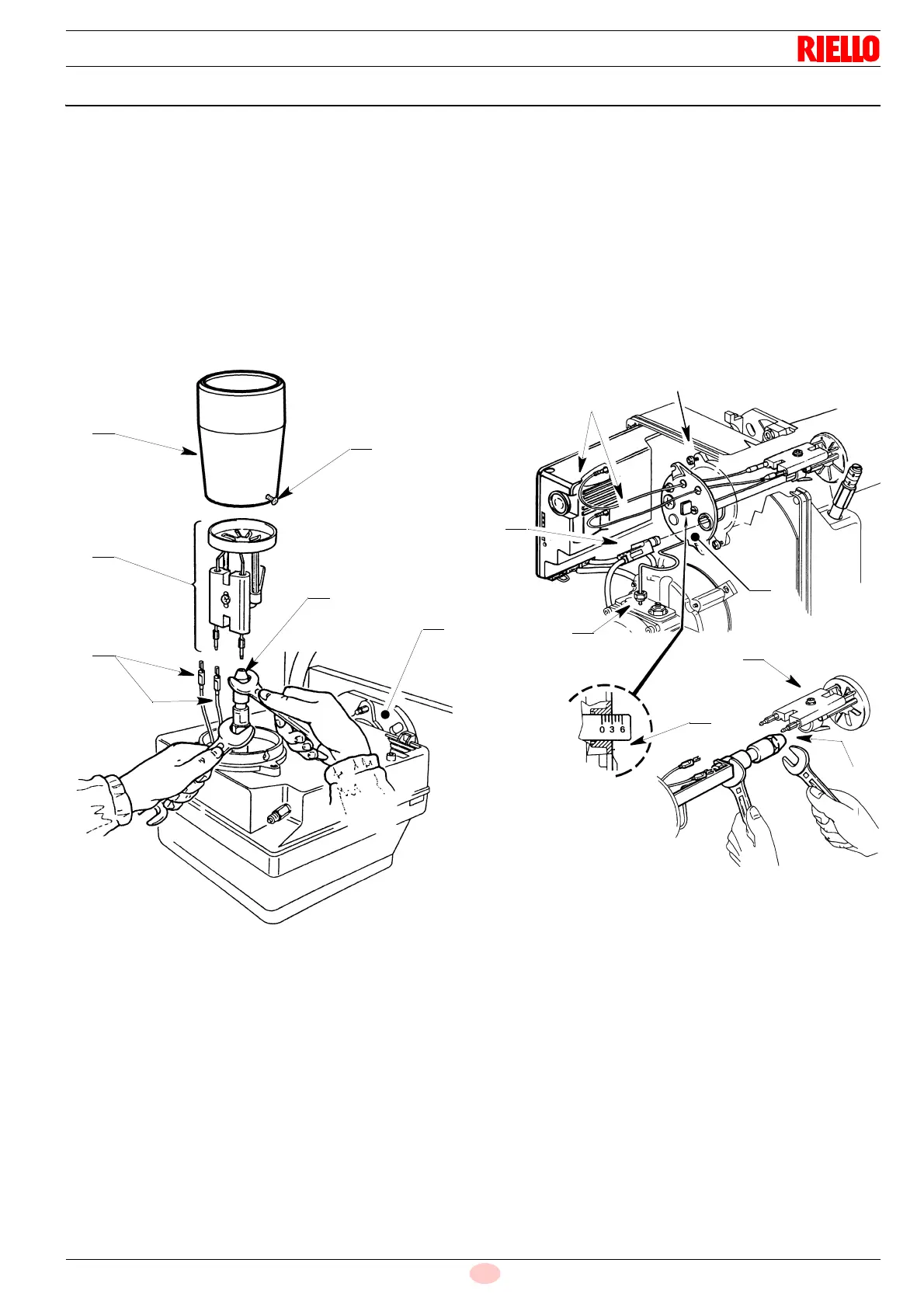

Para acceder a la boquilla para quemadores Tipo 380T1 (Fig.
13) se deben efectuar las siguientes operaciones:
 desenroscar y quitar la tuerca de fijación a la brida y extraer
el quemador de la caldera.
 Enganchar el quemador a la brida 1), aflojar los tornillos 3) y
retirar el tubo llama 2).
 Extraer los cables 4) de los electrodos, aflojar el tornillo 3) y
extraer el grupo soporte del disco estabilizador 5) del grupo
portaboquilla.
 Enroscar la boquilla 6) sosteniendo el portaboquilla con una
llave.
 Volver a montar siguiendo el procedimiento en el orden
inverso a lo descrito anteriormente.
Para acceder a las boquillas para quemadores Tipo 394T1 -
397T1 (Fig. 13) se deben efectuar las siguientes operaciones:
 extraer los cables 4) de la caja de control, el sensor llama 8)
y desenroscar la tuerca 9) de la bomba.
 Aflojar los tornillos 10) y extraer el grupo portaboquilla 7)
girando hacia la derecha.
 Extraer los cables 4) de los electrodos, aflojar el tornillo 10)
y extraer el grupo soporte del disco estabilizador 5) del
grupo portaboquilla 7).
 Enroscar la boquilla 6) sosteniendo el portaboquilla con
una llave.
 Volver a montar siguiendo el procedimiento en el orden
inverso a lo descrito anteriormente.
Fig. 13
2
5
4
3
6
1
E9315
E9316
8
4
10
9
7
7
5
6
Fig. 14
