Riello RG2D - Descripción del Quemador

20135920
10
E
Descripción técnica del quemador

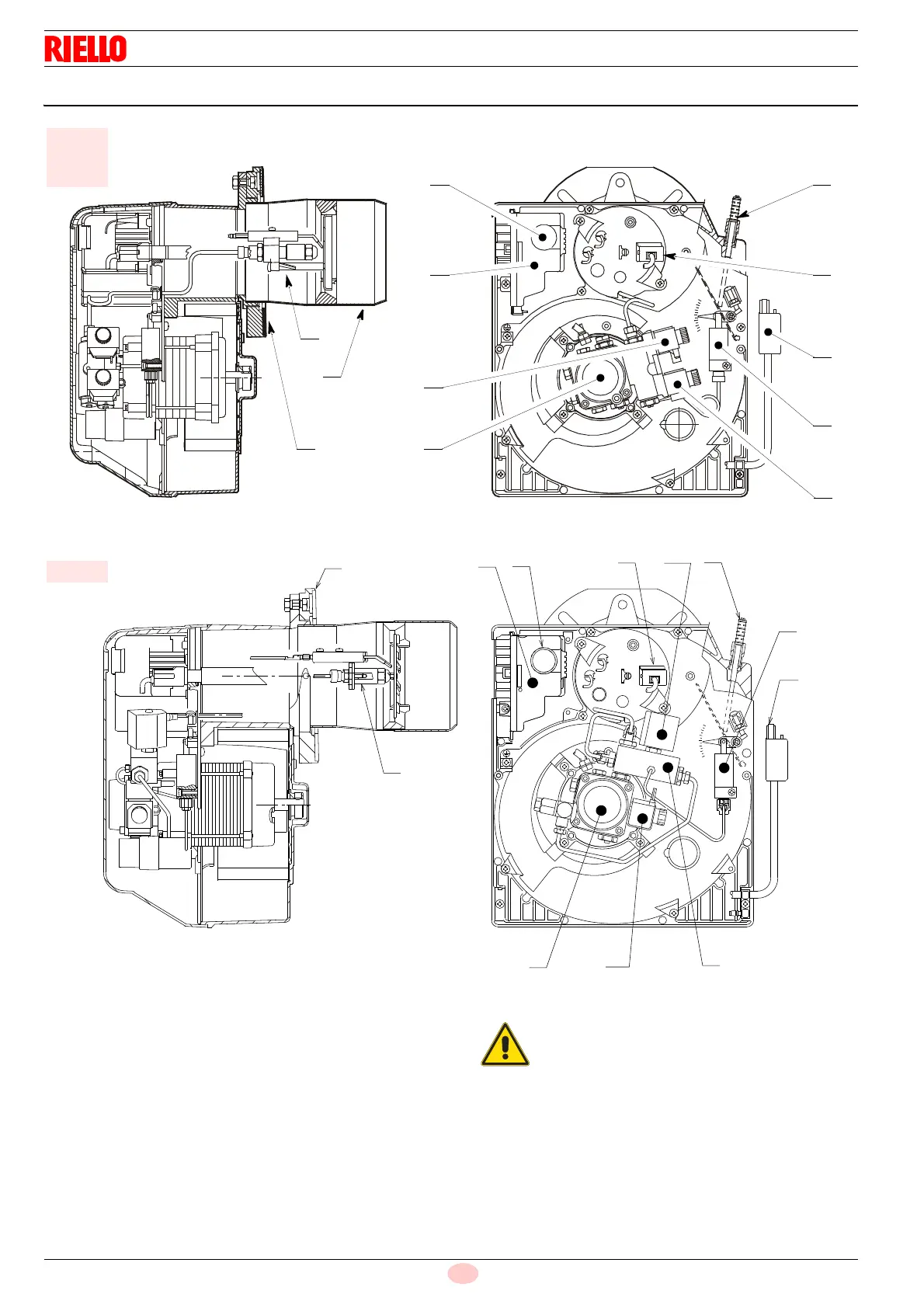

5.5 Descripción del quemador
1 Bomba de aceite
2 Grupo cuerpo válvula
3 Caja de control
4 Pulsador de desbloqueo con señal de bloqueo
5 Bridas con junta aislante
6 Grupo de regulación registro de aire 2ª llama
7 Grupo portaboquillas
8 Sensor llama
9 Gato hidráulico
10 Conector hembra de 4 contactos
11 Válvula 2ª llama
12 Válvula 1ª llama
13 Cabezal de combustión
Fig. 2
5
7
4
3
2
1
12
11
6
8
9
10
D7822
D4682
1
13
6
8
5
10
12
11
9
4
3
380T1
394T1
397T1
398T1
7
ATENCIÓN
Para cumplir con los requisitos reglamentarios in-
dicados, el quemador debe estar protegido por un
panel o por la puerta de la caldera.
Esta protección sólo puede retirarse mediante
una herramienta.
