Descripción técnica del quemador

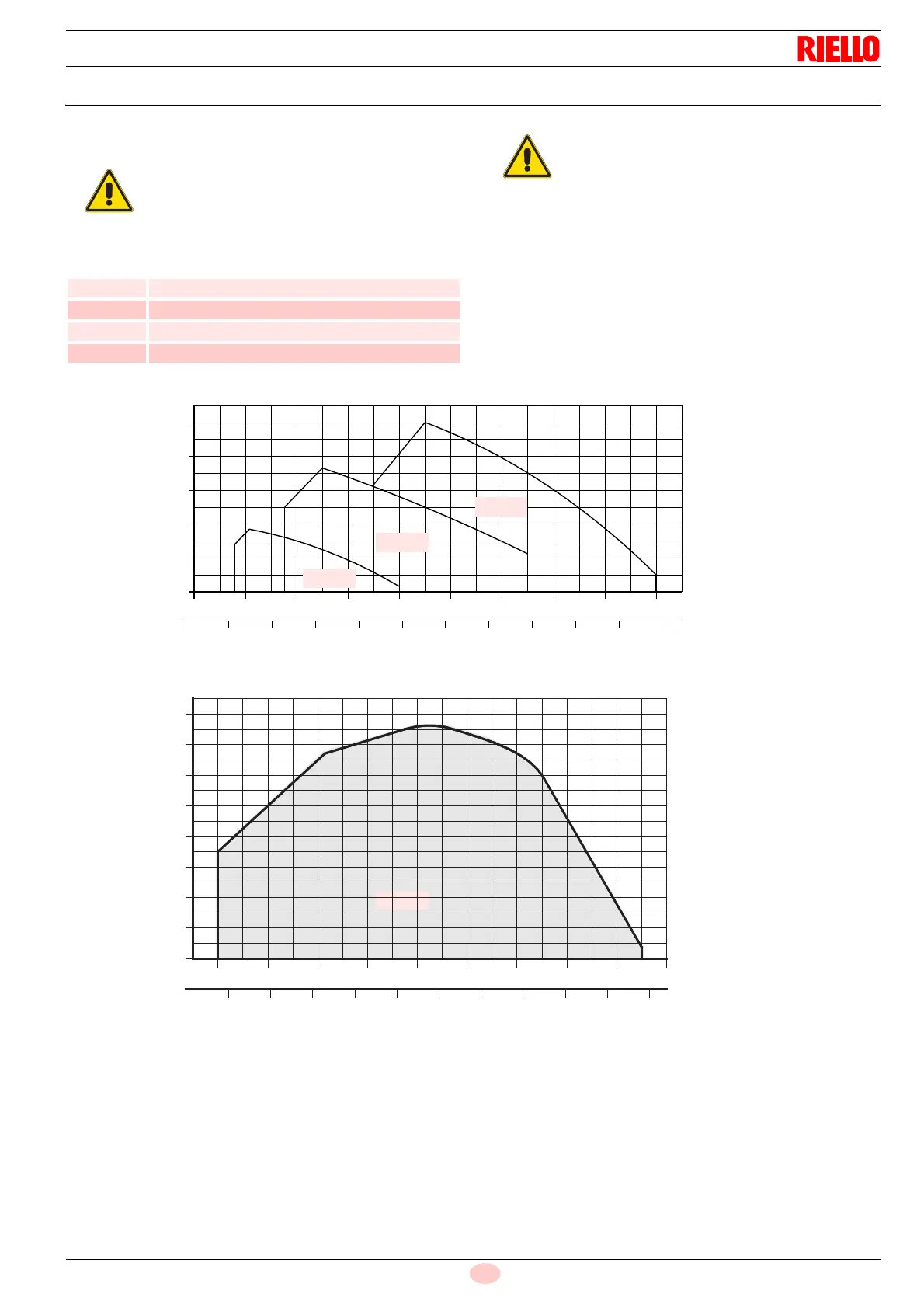

5.6 Campo de trabajo (EN 267)
La potencia del quemador debe elegirse dentro del área del dia-
grama (Fig. 3).
Tab. E
5.6.1 Caldera de prueba
El campo de trabajo se obtuvo en calderas de prueba según la
norma EN 267.
5.6.2 Calderas comerciales
En el acoplamiento quemador/caldera no existe ningún problema
si la caldera es conforme a la norma EN 303 y si la cámara de
combustión es de dimensiones similares a las previstas en la
norma EN 267.
Por el contrario, si el quemador debe ser acoplado a una caldera
comercial que no cumple la norma EN 303 o si las dimensiones
de la cámara de combustión son inferiores a las indicadas en la
norma EN 267, consultar al fabricante.
Para garantizar el funcionamiento correcto del
quemador, los arranques deben realizarse siem-
pre dentro del campo de encendido correspon-
diente, como se indica en Tab. E.
Tipo
Potencia de encendido
(kW)
380T1 42 ÷ 49
394T1 65 ÷ 83
397T1 106 ÷ 130
398T1 95 ÷ 142
Los campos de trabajo (Fig. 3) se han calculado
considerando una temperatura ambiente de 20
°C, una presión barométrica de 1013 mbar
(aprox. 0 metros s.n.m.) y con el cabezal de com-
bustión regulado como se indica en la pág. 23.
Presión en la cámara de
combustión – mbar
Caudal de gasóleo – kg/h
Potencia térmica – kW
Fig. 3
8 101214
100
2,4
2,0
1,2
0,4
0
D5391
16 18
120
3,2
20
140 160 180 220 240200
0,8
1,6
2,8
22 24 26
260 280 300
2
46
Caudal de gasóleo – kg/h
40 60
Potencia térmica – kW
1,8
1,2
0,6
0
8
80
2,4
3,0
10
100
140
120
12 14 16 18 20
20 160 180 200 220 240
380T1
394T1
397T1
D7147
398T1
Presión en la cámara de
combustión – mbar
