7.1 Notas sobre la seguridad para la primera puesta en funcionamiento
7.2 Regulación de la combustión
Conforme a la EN 267, la aplicación del quemador en la caldera,
la regulación y la prueba deben ser efectuadas de acuerdo con
el manual de instrucciones de la caldera, incluido el control de la
concentración de CO y CO
2
en los humos, de su temperatura y
de la temperatura media del agua de la caldera.
Según el caudal requerido por la caldera, se deben determinar:
la boquilla, la presión de la bomba, la regulación del registro de
aire, según la siguiente tabla. Los valores de la Tab. I han sido
obtenidos en una caldera (conforme a EN267).
Se refieren al 12,5% de CO
2
, al nivel del mar y con temperatura
ambiente y del gasóleo a 20 ºC.
Tab. I

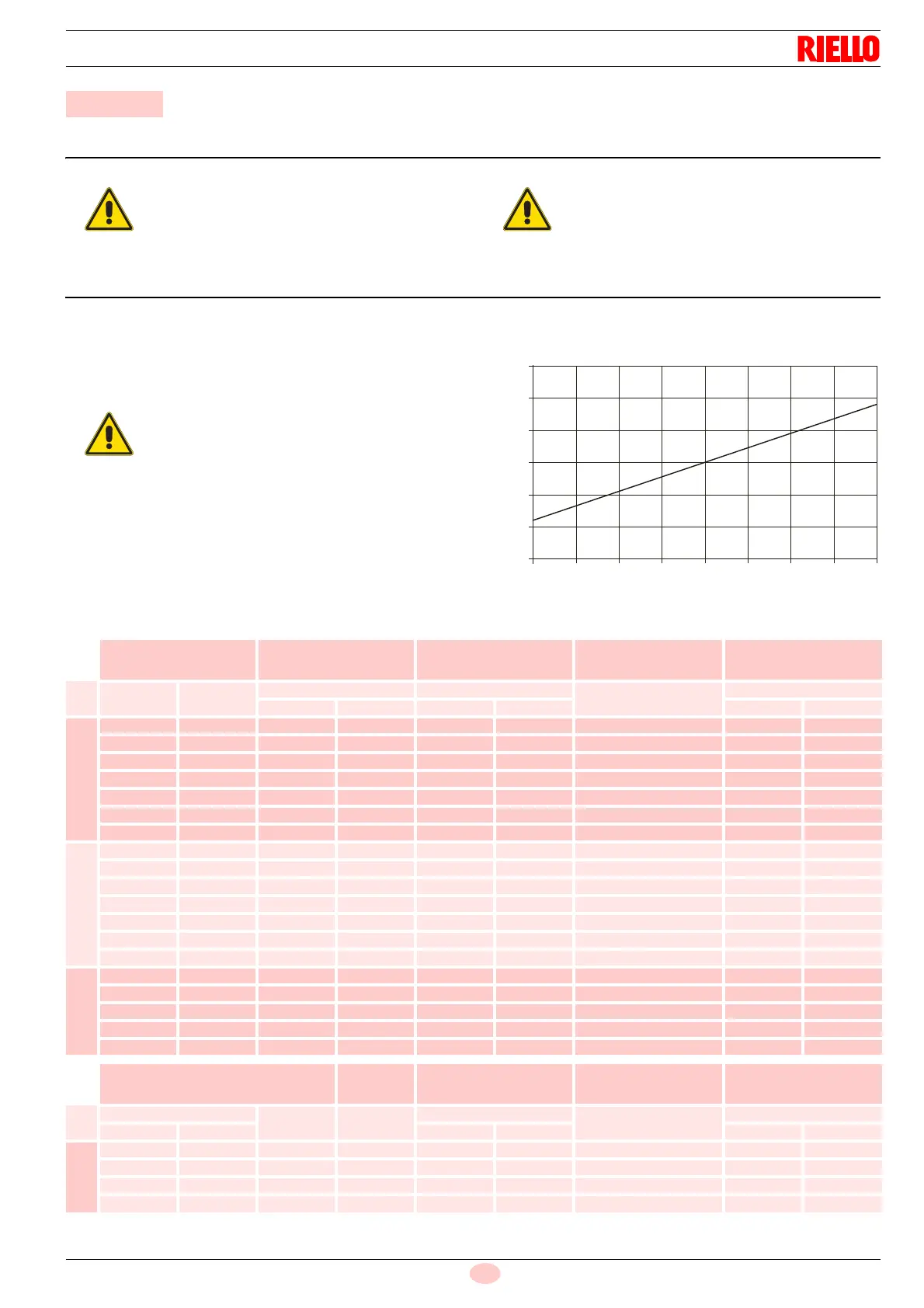

7 Puesta en funcionamiento, calibración y funcionamiento del quemador
La primera puesta en funcionamiento del quemador
debe ser realizada por personal habilitado según
todo lo indicado en el presente manual y en conformi-
dad con las normas y disposiciones de ley vigentes.
Comprobar el correcto funcionamiento de los dis-
positivos de regulación, mando y seguridad.
La temperatura del aire comburente (relativa al
ambiente donde está instalado el quemador) pue-
de variar durante la temporada, e influye en la
CO
2
de funcionamiento del quemador. Se acon-
seja regular la CO
2
según la temperatura del aire
comburente medida en el momento en que se ca-
libra el quemador, conforme a lo indicado en el si-
guiente diagrama.
Ejemplo Temperatura aire
comburente =10°C regular la CO
2
en 12,5%.
Fig. 22
Temperatura aire comburente
D4604
14.5
14.0
13.5
13.0
12.5
12.0
11.5
0 5 10 15 30
40
352520
% CO
2
Boquilla Presión de la bomba Caudal quemador
Regulac.
cabezal comb.
Regulac. del registro
GHP Ángulo
bar kg/h ± 4%
Muesca
Muesca
1ª llama 2ª llama 1ª llama 2ª llama 1ª llama 2ª llama
380T1
1,00 60° 9 14 3,5 4,3 0 0,2 1,5
1,10 60° 9 14 3,8 4,8 1 0,4 2,1
1,25 60° 9 14 4,3 5,4 2 0,6 2,6
1,50 60° 9 14 5,2 6,5 3 0,8 3,4
1,75 60° 9 14 6,1 7,6 4 1,2 4,8
2,00 60° 9 14 7,0 8,7 5 1,4 5,4
2,25 60° 9 14 7,8 9,8 6 1,6 6,0
394T1
1,50 60° 9 15 5,3 6,8 0 0,2 0,5
1,75 60° 9 15 6,4 8,2 0,5 0,25 1,0
2,00 60° 9 15 7,2 9,3 1,5 0,4 1,1
2,25 60° 9 15 8,2 10,5 2,5 0,5 1,5
2,50 60° 9 15 8,7 11,2 3,5 0,6 2,0
3,00 60° 9 15 10,5 13,5 5,0 0,8 3,0
3,50 60° 9 14 12,5 15,2 6,0 1,0 3,9
397T1
2,50 60° 9 14 8,7 10,8 0 0,2 1,8
3,00 60° 9 14 10,4 13,0 1 0,5 2,7
3,50 60° 9 14 12,2 15,2 2,5 0,8 3,7
4,00 60° 9 14 13,9 17,3 4 1,0 4,5
4,50 60° 9 14 15,6 19,5 6 1,3 6,0
Boquilla
Presión
bomba
Caudal quemador
Regulac.
cabezal comb.
Regulac. del registro
GHP
Ángulo bar
kg/h ± 4%
Muesca
Muesca
1ª llama 2ª llama 1ª llama 2ª llama 1ª llama 2ª llama
398T1
2,00 1,00 60° 12 8,0 12,4 0 0,25 2,1
2,00 2,00 60° 12 8,0 16,4 3 0,15 3,0
2,50 2,50 60° 12 10,3 20,5 6 0,3 4,4
3,00 3,00 60° 12,5 12,6 25,0 8 0,6 6,0
