Instalación
6.11.2 Bomba
La bomba está preparada para funcionar con un sistema bitubo.
Para el funcionamiento con un sistema de un tubo, es necesario
desenroscar el tapón de retorno 2) Fig. 18, retirar el tornillo by-
pass 3) y, luego, enroscar nuevamente el tapón 2).
ATENCIÓN
Antes de poner en funcionamiento el quemador,
asegurarse de que el tubo de retorno del depósito
no está obstruido.
lo cual provocaría la rotura del órgano de estan-
queidad del eje de la bomba.

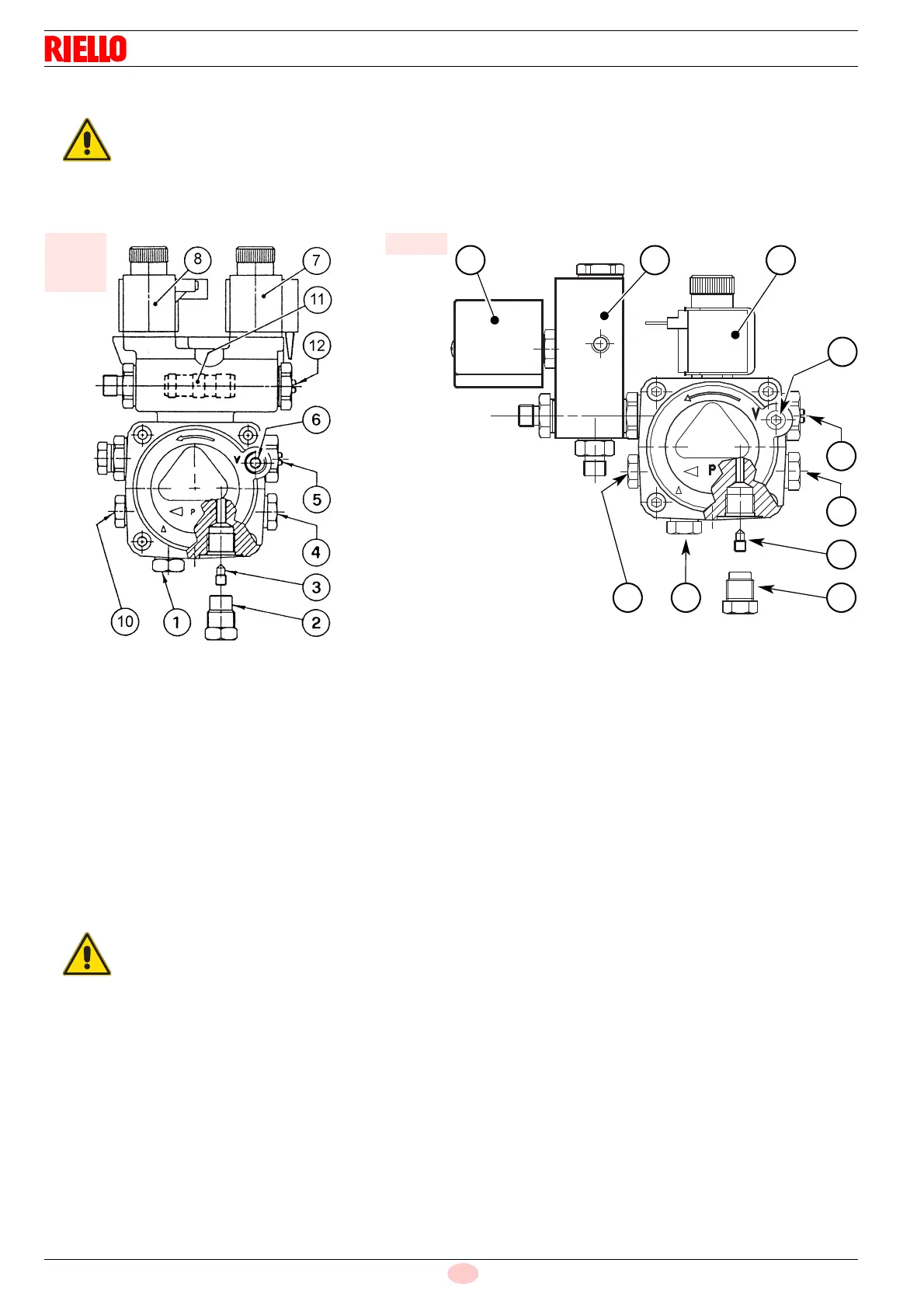

Fig. 18
D5405
380T1
394T1
397T1
5
4
2
3
6
9
7
10
8
1
398T1
S9657
Leyenda (Fig. 18)
1 Aspiración
2 Retorno
3 Tornillo by-pass
4 Conexión manómetro
5 Regulador de presión 2ª llama
6 Conexión del vacuómetro
7 Válvula 2ª llama
8 Válvula 1ª llama
9 Grupo cuerpo válvula
10 Conector de presión auxiliar
11 Pistón variador de presión
12 Regulador de presión 1ª llama
ATENCIÓN
Controlar periódicamente las condiciones de los
tubos flexibles.
Si es necesario instalar un filtro en la línea de ali-
mentación del combustible.
