Riello RG2D - Regulación Electrodos; Regulación Registro de Aire

20135920
16
E
Instalación

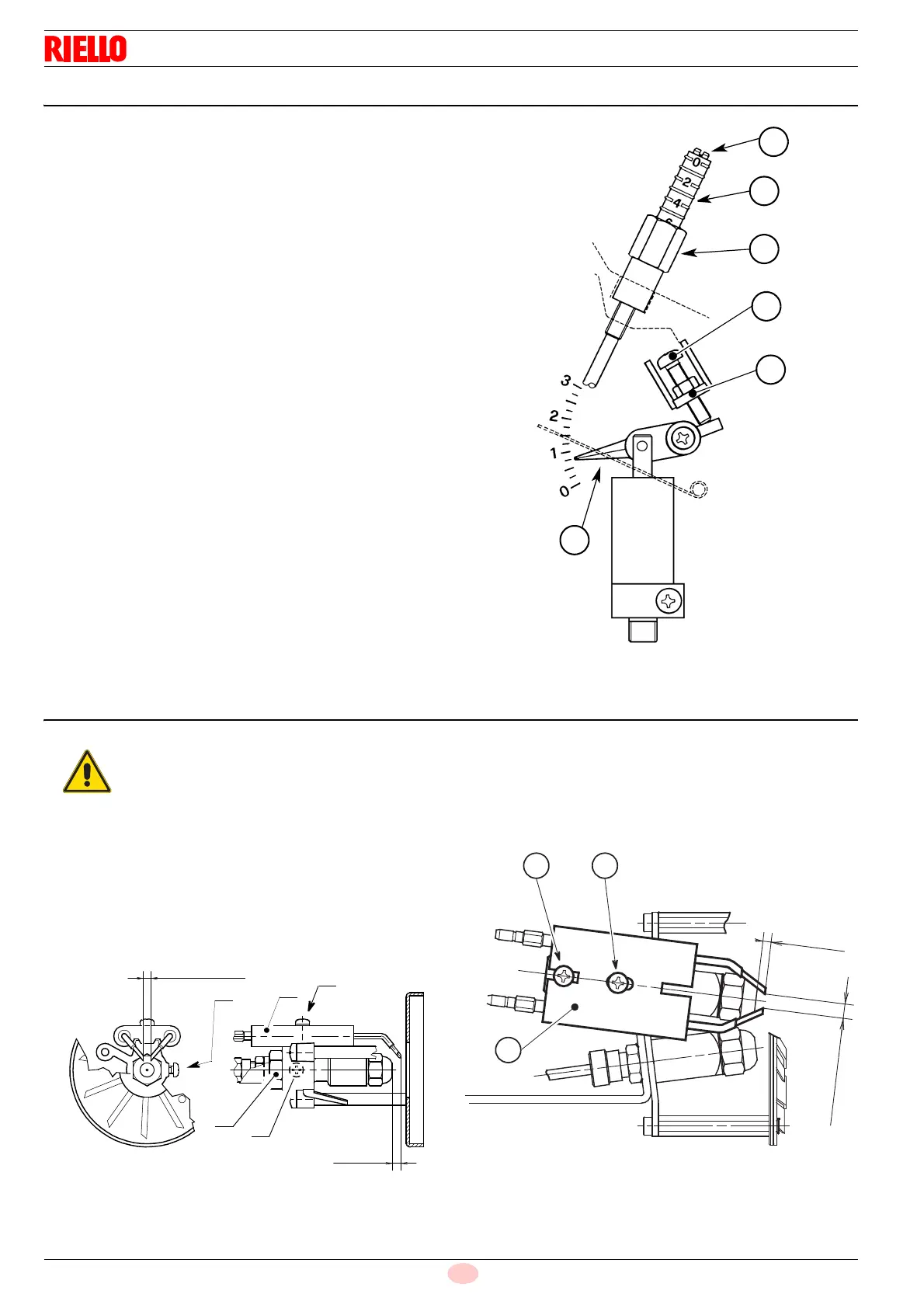

6.8 Regulación registro de aire
Regulación 1ª llama (Fig. 10):
 Aflojar la tuerca 1), accionar el tornillo 2) y llevar el índice 3)
a la posición deseada.
 Después de finalizar la regulación, enroscar nuevamente la
tuerca 1).
Regulación 2ª llama (Fig. 10):
 Aflojar la tuerca 4), accionar el tornillo 5) y llevar el índice 6)
a la posición deseada.
 Después de finalizar la regulación, enroscar nuevamente la
tuerca 4).
 Cuando el quemador se para, el registro de aire se cierra
automáticamente, hasta una depresión máx. en la chimenea
de 0,5 mbar.
6.9 Regulación electrodos
Para quemadores Tipo 394T1 - 397T1 - 380T1
 Apoyar el grupo soporte del disco estabilizador 1) Fig. 11 en
el porta rociador 2) y bloquear con el tornillo 3).
 Para posibles ajustes, aflojar el tornillo 4) y apartar el grupo
de electrodos 5).
Para quemadores Tipo 398T1
 Para posibles ajustes, aflojar el tornillo 1) y apartar el grupo
de electrodos 2) Fig. 12.
 Para acceder a los electrodos realizar la operación descrita,
véase apartado “Posición de funcionamiento” en la pág.
14.
Fig. 10
5
6
4
2
1
3
S7119
ATENCIÓN
Respetar las medidas de las Fig. 11 y Fig. 12.
D5341
(394T1 - 397T1) 6 ÷ 7 mm
4,5 – 0,5 mm
0
4
5
2
1
(380T1) 4 ÷ 5 mm
3
Fig. 11
1 1
3
m
m
4
,
5
–
0
,
5
m
m
0
2
Fig. 12
D5406
