Instalación

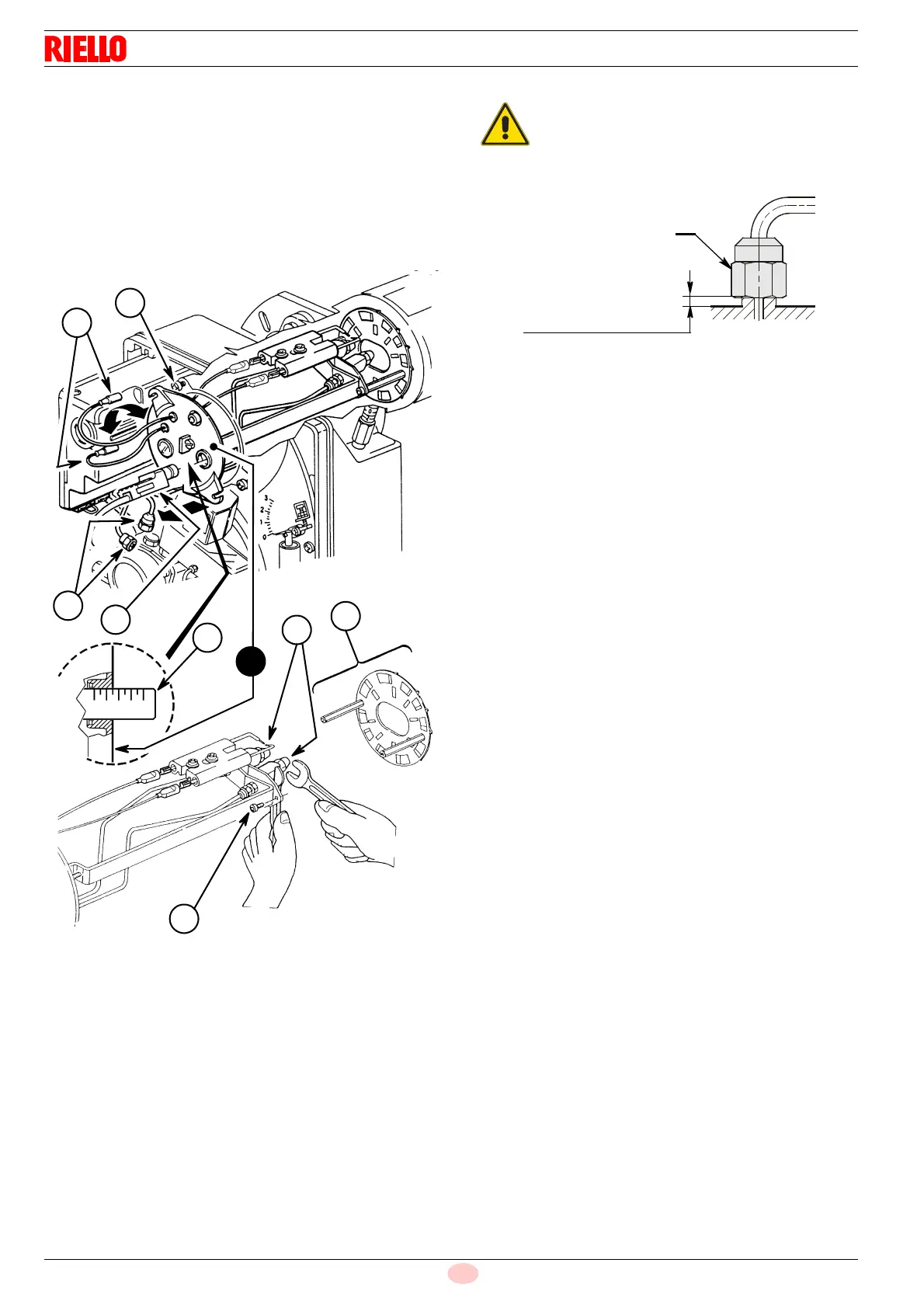

Para acceder a la boquilla para quemadores Tipo 398T1 (Fig.
15) se deben efectuar las siguientes operaciones:
 Extraer el grupo portaboquillas 1)(Fig. 15) después de aflo-
jar los tornillos 2), desenroscar las tuercas 3), retirar los
cables 4) de la caja de control y el sensor llama 5).
 Extraer los cables 4) de los electrodos, extraer del grupo
portaboquilla 1) el grupo disco estabilizador 8) después de
retirar los tornillos 9).
 Enroscar correctamente las boquillas 10) apretándolas
como se ilustra en Fig. 15.
5
7
9
8
10
02468
1
D7875
3
4
2
Fig. 15
ATENCIÓN
Cuando se vuelva a montar el grupo portaboqui-
lla, enroscar la tuerca 3), como muestra la Fig. 16.
3
Fig. 16
D5684
APRIETE SIN
LLEGAR HASTA EL
FINAL
